Провод ПВС (ПВСнг-LS, ПВСнг-FRLS) – это один из наиболее распространенных и универсальных видов соединительных проводов, применяемых в быту и на производстве. Его популярность обусловлется гибкостью, надежностью и широким диапазоном применения. Давайте подробно рассмотрим его характеристики, области применения и отличия от других видов проводов.
1. Что такое провод ПВС?
ПВС расшифровывается как:
- П – Провод
- В – в виниловой изоляции (ПВХ)
- С – соединительный
Это означает, что ПВС – это гибкий провод с медными жилами, покрытыми изоляцией из поливинилхлоридного (ПВХ) пластиката, предназначенный для присоединения электроприборов.
Буквенные обозначения модификаций:
- нг – негорючий (не распространяет горение при групповой прокладке)
- LS (Low Smoke) – с низким дымовыделением (при горении/тлении выделяет меньше дыма)
- FRLS (Fire Resistant Low Smoke) – огнестойкий с низким дымовыделением (сохраняет работоспособность в условиях пожара в течение определенного времени)

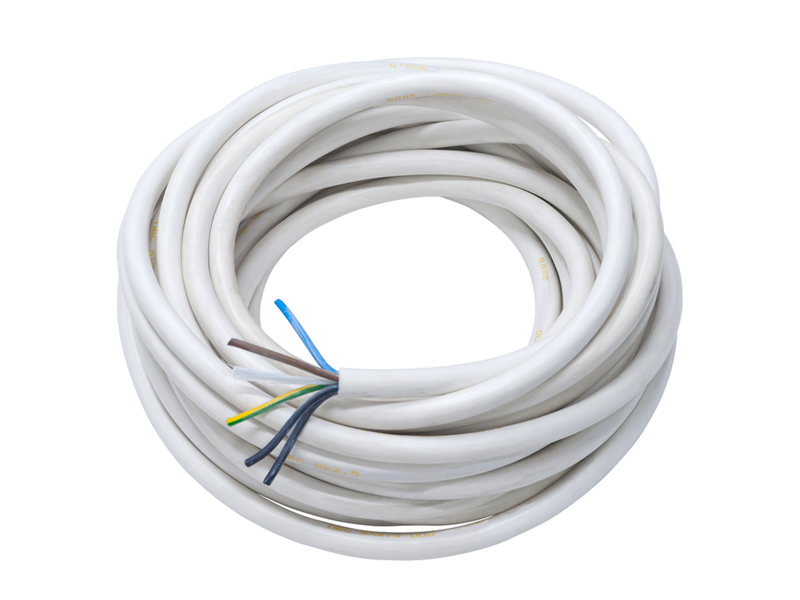

2. Конструкция провода ПВС
Провод ПВС имеет следующую структуру:
- Токопроводящие жилы:
- Материал: Медь (электролитическая, нелуженая).
- Класс гибкости: 5 (по ГОСТ 22483), что означает, что жилы состоят из множества тонких медных проволок, свитых между собой. Это обеспечивает высокую гибкость провода.
- Количество жил: От 2 до 5.
- Изоляция жил:
- Материал: Поливинилхлоридный (ПВХ) пластикат.
- Цвета: Каждая жила имеет свою цветовую маркировку (например, фаза – белый/коричневый, ноль – синий/голубой, заземление – желто-зеленый).
- Оболочка (внешняя изоляция):
- Материал: ПВХ пластикат.
- Цвет: Обычно белый, серый или черный (реже оранжевый, красный).
- Форма: Круглая, пространство между жилами заполнено ПВХ пластикатом для придания круглой формы и дополнительной прочности.
3. Ключевые характеристики провода ПВС
| Характеристика | Значение | Примечания |
|---|---|---|
| Номинальное напряжение | До 380 В для систем 380/660 В (переменного тока) при частоте 50 Гц. | Для работы с бытовыми приборами и электроинструментом. |
| Номинальный ток | Зависит от сечения жилы и количества жил. | Например, для 3x1.5 мм² - до 16 А. Для 3x2.5 мм² - до 25 А. |
| Сечение жил | От 0.75 до 16 мм² (наиболее распространены 0.75, 1.0, 1.5, 2.5, 4.0, 6.0 мм²). | Выбор сечения зависит от мощности подключаемого оборудования. |
| Количество жил | 2, 3, 4, 5. | 2 жилы: фаза, ноль. 3 жилы: фаза, ноль, земля. 4-5 жил: для трехфазных сетей или специального оборудования. |
| Рабочая температура | От -25 С до +40 С (для ПВС). | Для ПВСнг-LS/FRLS диапазон может быть шире. |
| Максимальная температура жилы | +70 С. | При длительной работе. |
| Минимальная температура прокладки | -15 С (без предварительного подогрева). | При более низких температурах ПВХ изоляция становится хрупкой. |
| Радиус изгиба | Не менее 8 диаметров провода. | Обеспечивает целостность изоляции при изгибах. |
| Срок службы | Не менее 6 лет (для ПВС). | При соблюдении условий эксплуатации. Для ПВСнг-LS/FRLS может быть до 10 лет. |
| Устойчивость к горению | ПВС: Распространяет горение при одиночной прокладке. | ПВСнг: Не распространяет горение при групповой прокладке. ПВСнг-LS: Не распространяет горение, низкое дымовыделение. ПВСнг-FRLS: Огнестойкий, не распространяет горение, низкое дымовыделение. |
| Гибкость | Высокая (класс 5). | Медные жилы состоят из множества тонких проволок. |
| Изоляционное сопротивление | Не менее 9 МОм на 1 км при 20С. | Гарантирует надежную изоляцию. |
4. Области применения провода ПВС
Благодаря своей гибкости и надежности, провод ПВС нашел широкое применение в различных сферах:
- Бытовое применение:
- Подключение бытовых электроприборов: Холодильники, стиральные машины, пылесосы, микроволновые печи, электрочайники, утюги, телевизоры и др.
- Изготовление удлинителей: Для подключения электроинструмента и приборов на расстоянии от розетки.
- Подключение электроинструмента: Дрели, перфораторы, болгарки, электрорубанки и т.д.
- Временные подключения: Для организации освещения или питания на даче, в гараже, на строительной площадке.
- Подключение садовой техники: Газонокосилки, насосы, триммеры.
- Промышленное применение (менее распространенное, но возможное для маломощного оборудования):
- Подключение подвижных механизмов, требующих гибкого соединения.
- В качестве шнуров питания для некоторого промышленного оборудования.
- Монтаж систем освещения:
- Подключение светильников, прожекторов, гирлянд.
Важно: ПВС не предназначен для стационарной прокладки в стенах, под штукатуркой или в земле. Он является соединительным проводом и используется для подвижных подключений или в местах, где требуется обеспечить гибкость. Для стационарной проводки используются другие типы кабелей (например, ВВГ, НУМ).
5. Преимущества и недостатки провода ПВС
Преимущества:
- Высокая гибкость: Легко изгибается, что удобно при подключении подвижных приборов и прокладке в ограниченном пространстве.
- Устойчивость к многократным изгибам: Благодаря многопроволочным жилам, выдерживает частые изгибы без повреждения.
- Доступность: Широко распространен и имеет относительно невысокую стоимость.
- Универсальность: Подходит для большинства бытовых электроприборов.
- Разнообразие сечений и количества жил: Позволяет подобрать провод под конкретные нужды.
- Наличие модификаций (нг, LS, FRLS): Расширяет области применения, обеспечивая повышенную пожарную безопасность.
Недостатки:
- Не предназначен для стационарной прокладки: ПВХ изоляция может быть повреждена при жестких условиях эксплуатации (например, в земле, под прямыми солнечными лучами без защиты).
- Ограниченная устойчивость к УФ-излучению: Не рекомендуется для длительной эксплуатации на открытом воздухе без дополнительной защиты (например, в гофре или кабель-канале), так как ПВХ может деградировать под воздействием солнечных лучей.
- Пожароопасность (для обычного ПВС): При возгорании выделяет токсичные продукты горения и распространяет пламя. Модификации нг, LS, FRLS решают эту проблему.
- Меньшая механическая прочность по сравнению с силовыми кабелями: Оболочка менее устойчива к механическим повреждениям (порезам, истиранию).
6. Отличия ПВС от других видов проводов
Для наглядности, сравним ПВС с некоторыми другими распространенными типами проводов и кабелей.
Таблица 1: ПВС vs. ШВВП (Шнур в виниловой оболочке, в виниловой изоляции, плоский)
| Характеристика | ПВС (Провод в виниловой изоляции, соединительный) | ШВВП (Шнур в виниловой оболочке, в виниловой изоляции, плоский) |
|---|---|---|
| Форма сечения | Круглая | Плоская (жилы расположены параллельно) |
| Гибкость | Высокая (класс 5) | Высокая (класс 5) |
| Назначение | Подключение бытовых приборов, электроинструмента, удлинители. Более универсален. | Подключение бытовых приборов малой мощности (лампы, радиоприемники), аппаратура связи. Часто используется для шнуров питания мелкой бытовой техники. |
| Механическая прочность | Выше за счет круглой формы и заполнения оболочки. | Ниже, плоская форма более подвержена перегибам и повреждениям. |
| Количество жил | 2, 3, 4, 5 | 2, 3 |
| Сечение жил | 0.75 - 16 мм² | 0.5 - 2.5 мм² |
| Устойчивость к изгибам | Хорошая, более равномерное распределение нагрузок. | Несколько хуже, особенно при изгибах по плоскости. |
| Удобство прокладки | Удобнее для прокладки в гофре, трубах. | Удобнее для прокладки под плинтусом, в узких каналах. |
Таблица 2: ПВС vs. ВВГ (Кабель виниловый, в виниловой оболочке, гибкий)
| Характеристика | ПВС (Провод в виниловой изоляции, соединительный) | ВВГ (Кабель виниловый, в виниловой оболочке, гибкий) |
|---|---|---|
| Назначение | Соединительный провод для подвижных подключений. | Силовой кабель для стационарной прокладки (в стенах, каналах, на лотках). |
| Гибкость | Высокая (класс 5, многопроволочные жилы). | Средняя (класс 1 или 2, монолитные или многопроволочные жилы, но менее гибкие, чем ПВС). |
| Механическая прочность | Средняя. Оболочка менее прочная. | Высокая. Более толстая и прочная оболочка, рассчитанная на жесткие условия эксплуатации. |
| Срок службы | 6-10 лет. | 30 лет и более. |
| Устойчивость к УФ | Низкая (не для длительной уличной прокладки без защиты). | Зависит от модификации (ВВГнг-LS/FRLS может иметь УФ-стойкую оболочку). |
| Форма сечения | Круглая. | Круглая или плоская. |
| Диапазон сечений | 0.75 - 16 мм² | 1.5 - 240 мм² |
| Цена | Ниже. | Выше. |
| Особенности | Не предназначен для прокладки в земле, бетоне. | Может прокладываться в земле (в трубе), бетоне, под штукатуркой. |
Таблица 3: ПВС vs. КГ (Кабель гибкий) (продолжение)
| Характеристика | ПВС (Провод в виниловой изоляции, соединительный) | КГ (Кабель гибкий) |
|---|---|---|
| Устойчивость к механическим повреждениям | Средняя. ПВХ менее эластичен и более подвержен порезам. | Высокая. Резиновая оболочка очень прочная, устойчива к истиранию, ударам, растяжениям. |
| Устойчивость к температурным перепадам | От -25С до +40С (ПВС). | От -40С до +50С (стандартный КГ). Есть модификации для более широкого диапазона. |
| Устойчивость к УФ-излучению | Низкая (требует защиты при уличной прокладке). | Высокая. Резиновая оболочка хорошо переносит воздействие солнечных лучей. |
| Устойчивость к маслам, агрессивным средам | Низкая. | Высокая. Резина устойчива к маслам, смазкам, некоторым растворителям. |
| Применение на улице | Ограничено, требует защиты от УФ и влаги. | Широко применяется на улице, в том числе в условиях строительных площадок. |
| Влагостойкость | Не предназначен для постоянного контакта с водой. | Высокая, может использоваться в условиях повышенной влажности, например, для погружных насосов. |
| Цена | Ниже. | Выше. |
| Вес | Меньше. | Больше. |
Вывод: Выбор между ПВС, ШВВП, ВВГ и КГ зависит от конкретных задач. ПВС – это универсальный, гибкий провод для бытовых подключений и удлинителей. ШВВП – для легких бытовых приборов и плоской прокладки. ВВГ – для стационарной, скрытой или открытой проводки. КГ – для тяжелых условий эксплуатации и подключения мощного подвижного промышленного оборудования.
215.74 руб.
314.59 руб.
619.57 руб.
215.74 руб.
314.59 руб.
619.57 руб.
7. Маркировка провода ПВС
Маркировка провода ПВС обычно включает следующие элементы:
- Буквенное обозначение:
- П – Провод
- В – Виниловая изоляция
- С – Соединительный
- нг – Не распространяющий горение (для модификаций)
- LS – Low Smoke (низкое дымовыделение при горении)
- FRLS – Fire Resistant, Low Smoke (огнестойкий, низкое дымовыделение)
- Цифровое обозначение:
- Количество жил (например, 2, 3, 4, 5)
- x (знак умножения)
- Номинальное сечение жилы в мм² (например, 0.75, 1.5, 2.5)
Примеры маркировки:
- ПВС 2х1.5: Провод в виниловой изоляции соединительный, 2 жилы, сечение каждой жилы 1.5 мм².
- ПВС 3х2.5: Провод в виниловой изоляции соединительный, 3 жилы, сечение каждой жилы 2.5 мм².
- ПВСнг-LS 3х4.0: Провод в виниловой изоляции соединительный, не распространяющий горение, с низким дымовыделением, 3 жилы, сечение каждой жилы 4.0 мм².
Дополнительно на оболочке провода может быть указана информация о производителе, дата изготовления и соответствие стандартам (например, ГОСТ).
8. Рекомендации по выбору и эксплуатации провода ПВС
Выбор:
- Определите мощность подключаемого оборудования: Исходя из этого, выберите необходимое сечение жил. Лучше взять провод с небольшим запасом по сечению, чтобы избежать перегрева.
- Учитывайте количество жил: Для большинства бытовых приборов достаточно 3-жильного провода (фаза, ноль, земля). Для двухпроводных систем (без заземления) можно использовать 2-жильный.
- Условия эксплуатации: Если провод будет использоваться в местах с повышенными требованиями к пожарной безопасности (например, в общественных зданиях, деревянных домах), выбирайте модификации ПВСнг, ПВСнг-LS или ПВСнг-FRLS.
- Длина провода: Учитывайте потери напряжения на длинных участках. Для очень длинных удлинителей может потребоваться провод с большим сечением.
- Производитель: Отдавайте предпочтение проверенным производителям, так как качество ПВХ изоляции и медных жил может сильно варьироваться. Некачественный провод может иметь заниженное сечение или плохую изоляцию.
Эксплуатация:
- Избегайте механических повреждений: Не допускайте перегибов под острым углом, защемлений, порезов, сильных натяжений.
- Защита от УФ-излучения: При использовании на открытом воздухе, прокладывайте провод в гофротрубе, кабель-канале или используйте другие средства защиты от прямых солнечных лучей.
- Температурный режим: Не эксплуатируйте провод за пределами рекомендованного температурного диапазона.
- Не используйте для стационарной проводки: ПВС не предназначен для прокладки внутри стен, под штукатуркой или в земле. Для этих целей используйте соответствующие кабели (ВВГ, НУМ).
- Регулярный осмотр: Периодически осматривайте провод на предмет повреждений изоляции, оплавлений, изменения цвета. При обнаружении дефектов, замените провод.
- Правильное подключение: Всегда соблюдайте правила электробезопасности при подключении и ремонте электропроводки. При необходимости, обратитесь к квалифицированному электрику.
9. Стандарты и нормы
Производство и применение провода ПВС регулируется государственными стандартами:
- ГОСТ 7399-97: "Провода и шнуры на напряжение до 450/750 В. Общие технические условия." Этот стандарт определяет основные требования к конструкции, материалам, электрическим и механическим свойствам проводов, включая ПВС.
- ГОСТ 31565-2012: "Кабельные изделия. Требования пожарной безопасности." Этот стандарт регламентирует требования к модификациям "нг", "LS", "FRLS" по нераспространению горения, дымовыделению и огнестойкости.
Соблюдение этих стандартов гарантирует безопасность и надежность провода.
Провод ПВС (и его модификации) – это незаменимый элемент в быту и на производстве, обеспечивающий гибкое и надежное подключение электроприборов. Понимание его характеристик, преимуществ, недостатков и правил эксплуатации позволяет правильно выбрать и безопасно использовать этот тип провода, обеспечивая долговечность и безопасность электроустановок
