Провод ПВС, провод ШВВП

Код товара: ПВС 2х1.5 белый

0

42.78 руб.

Наличие: На складе

Конструкция провода ПВС 2х1,51. Две многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номина..

Код товара: ПВС 3х2,5

0

87.04 руб.

Наличие: На складе

Конструкция провода ПВС 3х2,51. Три многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номина..

Код товара: ПВС 3х1.5

0

58.03 руб.

Наличие: На складе

Конструкция провода ПВС 3х1,51. Три многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номина..

Код товара: ПВС 3х0,75

0

35.02 руб.

Наличие: На складе

Конструкция провода ПВС 3х0,751. Три многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номин..

Код товара: ПВС 4х0,75

0

42.02 руб.

Наличие: На складе

Конструкция провода ПВС 4х0,751. Четыре многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, но..

Код товара: ПВС 2х0,75

0

26.01 руб.

Наличие: На складе

Конструкция провода ПВС 2х0,751. Две многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номин..

Код товара: ШВВП 2х0.75 белый

0

27.01 руб.

Наличие: На складе

Конструкция шнура ШВВП 2х0,751. Две многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номина..

Код товара: ПВС 2х1.5 белый (бухта 10м)

0

417.21 руб.

Наличие: На складе

Конструкция провода ПВС 2х1,51. Две многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номина..

Код товара: ПВС 2х2,5

0

65.03 руб.

Наличие: На складе

Конструкция провода ПВС 2х2,51. Две многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номина..

Код товара: ПВС 2х2.5 чёрный

0

65.88 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВСПровод ПВС предназн..

Код товара: ПВС 2х1,0

0

33.02 руб.

Наличие: На складе

Конструкция провода ПВС 2х1,01. Две многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номина..

Код товара: ШВВП 2х0.75

1

19.01 руб.

Наличие: На складе

Расшифровка провода ШВВП:Ш - Шнур.В - Изоляция жил из поливинилхлоридного пластиката.В - Оболочка из поливинилхлоридного пластиката.П - Плоский.Област..

Код товара: ПВС 5х6

0

349.17 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВСПровод ПВС предназн..

Код товара: ШВВП 3х0.75 черный

0

36.22 руб.

Наличие: На складе

Конструкция шнура ШВВП 3х0,751. Три многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номина..

Код товара: ПВС 3х4 белый

0

159.08 руб.

Наличие: На складе

Конструкция провода ПВС 3х4 1. Многопроволочная медная или медная лужёная токопроводящая жила, соответствующая5 классу по ГОСТ 22483-2012, н..

Код товара: ПВС 3х0.75 чёрный

0

39.52 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВСПровод ПВС предназн..

Код товара: ПВС 3х1.0

0

51.50 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВСПровод ПВС предназн..

Код товара: ПВС 5х0,75

0

54.03 руб.

Наличие: На складе

Конструкция провода ПВС 5х0,751. Пять многопроволочных медных или медных лужёных токопроводящих жил, соответствующих5 классу по ГОСТ 22483-2012, номин..

Код товара: ПВС 2х1.5 белый (бухта 20м)

0

895.45 руб.

Наличие: На складе

Конструкция провода ПВС 2х1,51. Две многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номина..

Код товара: ПВС 5х10

0

599.30 руб.

Наличие: На складе

Конструкция провода ПВС 5х101. Многопроволочная медная или медная лужёная токопроводящая жила, соответствующая5 классу по ГОСТ 22483-2012, номина..

Код товара: ПВС 5х1,0

0

69.03 руб.

Наличие: На складе

Конструкция провода ПВС 5х1,01. Пять многопроволочных медных или медных лужёных токопроводящих жил, соответствующих5 классу по ГОСТ 22483-2012, номина..

Код товара: ПВС 5х2.5

0

149.07 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВС:Провод ПВС предназ..

Код товара: ПВС 2х0.75 чёрный

0

28.96 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВСПровод ПВС предназн..

Код товара: ПВС 3х1.5 черный

0

58.03 руб.

Наличие: На складе

Конструкция провода ПВС 3х1,51. Три многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номина..

Код товара: ПВС 4х1.5

0

77.72 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВС:Провод ПВС предназ..

Код товара: ПВС 5х4

0

232.12 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВСПровод ПВС предназн..

Код товара: ПВС 2х1.0

0

33.02 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВСПровод ПВС предназн..

Код товара: ПВС 5х1.5

0

104.06 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВС:Провод ПВС предназ..

Код товара: ПВС 3х2.5

0

86.46 руб.

Наличие: На складе

Расшифровка провода ПВС 3х2.5:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВС:Провод ПВС п..

Код товара: ПВС 4х0.75

0

47.42 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВС:Провод ПВС предназ..

Код товара: ПВС 3х4

0

139.07 руб.

Наличие: На складе

Расшифровка провода ПВС 3х4:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВСПровод ПВС пред..

Код товара: ПВС 4х1.0

0

67.30 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВСПровод ПВС предназн..

Код товара: ПВС 3х2.5 черный

0

87.04 руб.

Наличие: На складе

Конструкция провода ПВС 3х2,51. Три многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номина..

Код товара: ШВВП 2х0,5

0

18.01 руб.

Наличие: На складе

Конструкция шнура ШВВП 2х0,51. Две многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номинал..

Код товара: ШВВП 3х0.75

0

29.01 руб.

Наличие: На складе

Расшифровка провода ШВВП:Ш - Шнур.В - Изоляция жил из поливинилхлоридного пластиката.В - Оболочка из поливинилхлоридного пластиката.П - Плоский.Област..

Код товара: ПВС 5х4 белый

0

232.12 руб.

Наличие: На складе

Конструкция провода ПВС 5х41. Многопроволочная медная или медная лужёная токопроводящая жила, соответствующая5 классу по ГОСТ 22483-2012, номинал..

Код товара: ПВС 3х2,5

0

1 740.87 руб.

Наличие: На складе

Конструкция провода ПВС 3х2,51. Три многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, номина..

Код товара: ПВС 4х0,75

0

42.02 руб.

Наличие: На складе

Конструкция провода ПВС 4х0,751. Четыре многопроволочные медные или медные лужёные токопроводящие жилы, соответствующие5 классу по ГОСТ 22483-2012, но..

Код товара: ПВС 5х2.5 черный

0

149.07 руб.

Наличие: На складе

Конструкция провода ПВС 5х2.51. Многопроволочная медная или медная лужёная токопроводящая жила, соответствующая5 классу по ГОСТ 22483-2012, номин..

Код товара: ПВС 5х0.75

0

80.35 руб.

Наличие: На складе

Расшифровка провода ПВС:П - ПроводВ - Изоляция и оболочка из поливинилхлоридного пластикатаС - СоединительныйОбласть применения ПВС:Провод ПВС предназ..

Сравнение проводов ПВС и ШВВП

ПВС - гибкий cиловой провод общего назначения со скрученными медными жилами, оболочка и изоляция из поливинилхлорида.

ШВВП - гибкий шнур с параллельными медными жилами,  оболочка и изоляция из поливинилхлорида.


ПВС ШВВП
  1. Медная токопроводящая жила, многопроволочная. 3-ий или 5-ый класс гибкости.
  2. Изоляция - ПВХ-пластикат, различных цветов.
  3. Скрутка - изолированные жилы скручены без заполнителя.
  4. Оболочка - ПВХ-пластикат. Обычно белого, но бывает и черного цвета. Оболочка наложена с заполнением.
  1. Медная токопроводящая жила, многопроволочная.
  2. Изоляция - ПВХ-пластикат, различных цветов.
  3. Оболочка - ПВХ-пластикат. Цвет оболочки - белый.
  4. Жилы провода расположены параллельно, в одной плоскости.

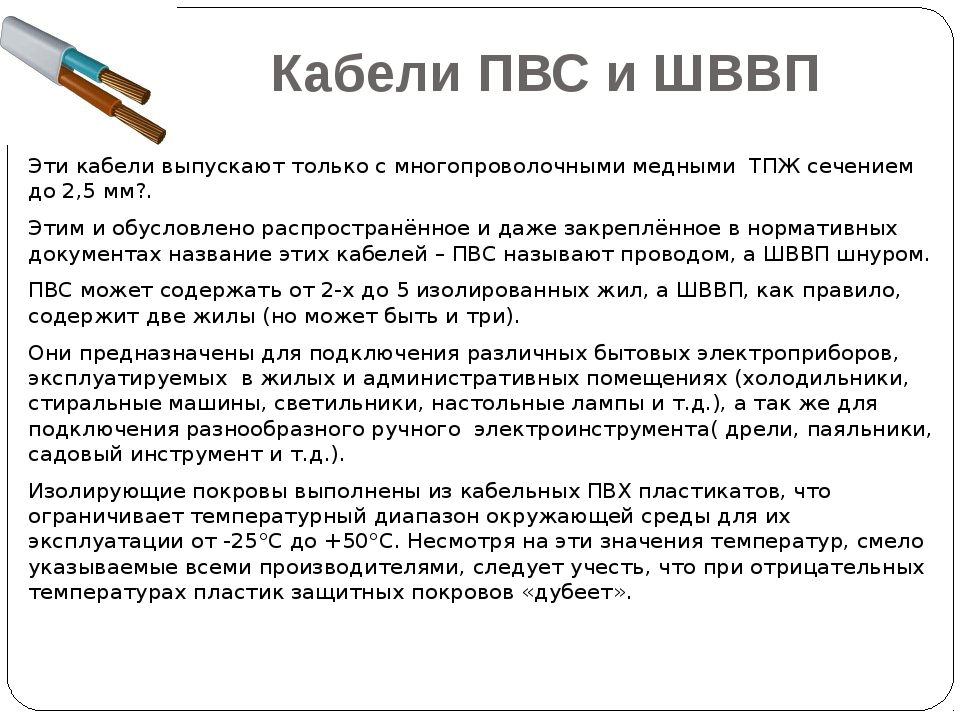

ПВС и ШВВП

Одно из главных отличий этого провода от провода ШВВП в том, что с помощью него можно подключать более мощные приборы. Сила допустимого тока нагрузки для кабеля ПВС с сечением 2,5 мм² равно 25 А. При этом сила тока с минимальным сечения кабеля 0,75 мм² будет такой же, как у ШВВП с максимальным сечением — 6 А. Рабочее напряжение провода ПВС составляет 660 вольт, а ШВВП — 400.

Механические отличия этих проводов следующие: У ШВВП плоская или прямоугольная форма кабеля, жилы внутри провода расположены параллельно друг другу, у ПВС жилы перекручены, их число может достигать 5 штук, и сам шнур имеет круглую форму.

Провод ПВС, ШВВП

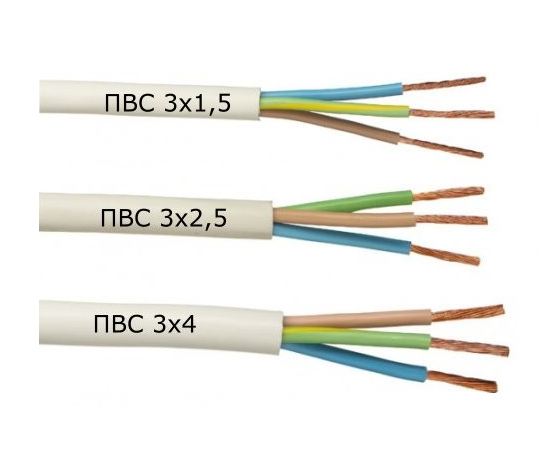

У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.

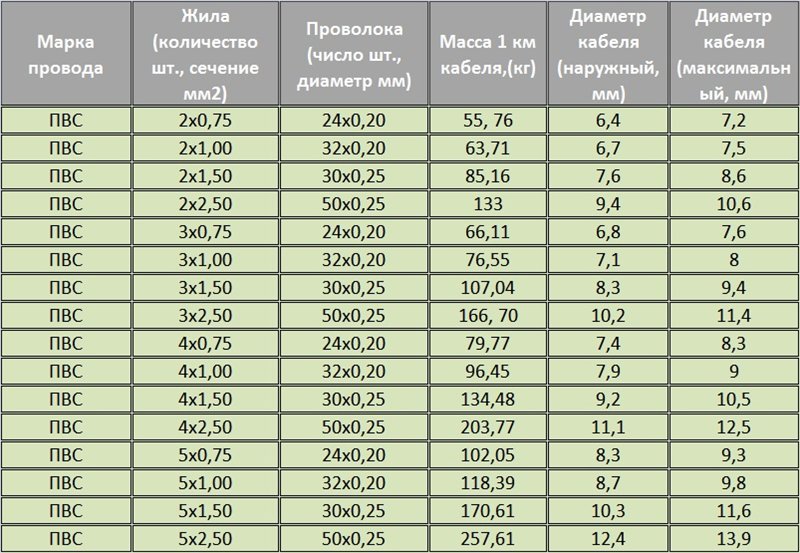

Основные параметры провода ПВС

Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.
Простота монтажа, удобство эксплуатации и высокие технические параметры позволяют применять его практически для любых целей как профессионалами, так и любителями.


Провода марки ШВВП

Их используют в качестве шнуров для бытовой техники или в качестве удлинителей. А вот в производстве и для питания мощных потребителей эта марка провода практически не применяется, а если и применяется, то только в качестве временного питания.

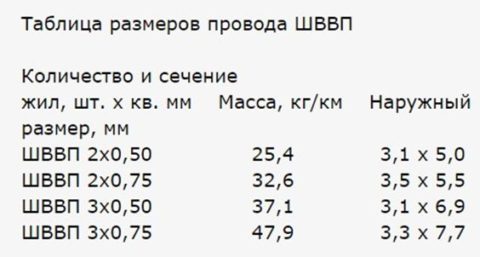

Важными факторами при выборе являются и такие параметры как сечение и  количество жил

Размещение жил в проводе ШВВП

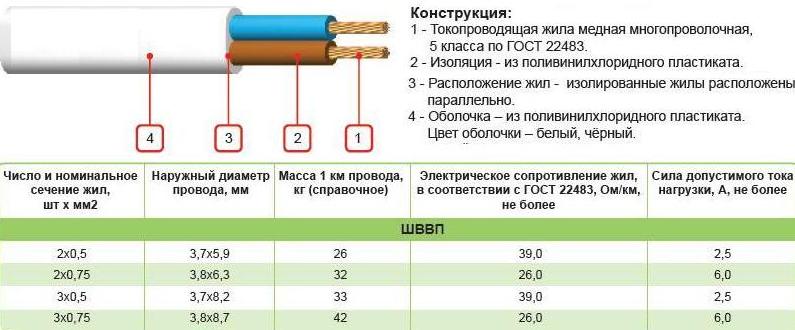

 Электрические характеристики ШВВП

Основных направления применения ШВВП два:

Подключение маломощной электротехники. Например: чайника или радиоприемника, настольной лампы или тостера и так далее. Однако не стоит использовать шнур ШВВП в качестве удлинителя, для этого имеется проверенный вариант – провод ПВС.

Монтаж комнатного или же уличного освещения. Провод ШВВП может соединять собой светодиодные ленты с блоком питания.
Данный шнур уместен не в любой ситуации. Причина тому – не самая большая площадь сечения жил. Дома такой проводник не рекомендуется использовать в качестве проводки, разве что при монтаже освещения. и в некоторых случаях окраска провода. Поэтому давайте рассмотрим отдельно возможные варианты.



Провод ПВС: Подробное описание и применение

Конечно, вот подробное описание и применение провода ПВС:

Полное название: Провод со скрученными медными жилами, с ПВХ изоляцией, в ПВХ оболочке, гибкий.

Сокращение ПВС расшифровывается как:

  • П – Провод
  • В – Изоляция из поливинилхлоридного пластиката (ПВХ)
  • С – Соединительный (указывает на его основное назначение – соединение различных приборов и устройств)

1. Конструкция провода ПВС:

Провод ПВС имеет достаточно простую, но эффективную конструкцию, обеспечивающую его гибкость и надежность:

  • Токопроводящие жилы:
    • Изготавливаются из множества тонких медных проволок, скрученных между собой. Это придает жилам высокую гибкость и устойчивость к многократным изгибам, что критически важно для подвижных подключений.
    • Количество жил: От 2 до 5.
    • Сечение жил: Варьируется от 0,75 мм² до 16 мм². Выбор сечения зависит от предполагаемой мощности подключаемого оборудования.
  • Изоляция жил:
    • Каждая токопроводящая жила покрыта слоем ПВХ-пластиката.
    • Цвет изоляции: Различные цвета для удобства идентификации фазы, нуля и заземления (например, коричневый/белый/черный для фазы, синий для нуля, желто-зеленый для заземления).
    • Материал: ПВХ (поливинилхлорид) обеспечивает хорошие диэлектрические свойства, устойчивость к влаге и некоторым химическим воздействиям.
  • Скрутка жил:
    • Изолированные жилы скручиваются между собой. Это придает проводу общую цилиндрическую форму и дополнительную гибкость.
  • Наружная оболочка:
    • Поверх скрученных жил накладывается общая наружная оболочка из ПВХ-пластиката.
    • Цвет оболочки: Чаще всего белый или черный, реже серый, оранжевый.
    • Функция: Защищает внутренние жилы от механических повреждений, влаги, ультрафиолетового излучения (в случае черной оболочки) и обеспечивает дополнительную электрическую изоляцию.
    • Оболочка заполняет промежутки между жилами, что делает провод более плотным и круглым в сечении.

2. Технические характеристики:

  • Номинальное переменное напряжение: До 380/660 В (для систем 380 В) или до 450/750 В (для систем 220 В).
  • Температура эксплуатации: От -25°C до +40°C. Некоторые модификации могут иметь расширенный диапазон.
  • Максимальная температура токопроводящей жилы: +70°C.
  • Минимальная температура прокладки без предварительного подогрева: -20°C.
  • Срок службы: Не менее 6 лет (для подвижных подключений) и не менее 10 лет (для стационарных подключений).
  • Класс гибкости: 5 (высокая гибкость).
  • Устойчивость: К изгибам, вибрации, влажности, плесневым грибам.
  • Пожаробезопасность: Не распространяет горение при одиночной прокладке.

3. Применение провода ПВС:

Благодаря своей гибкости, прочности и универсальности, провод ПВС получил очень широкое распространение:

  • Бытовая техника:
    • Подключение стиральных машин, холодильников, микроволновых печей, электрочайников, пылесосов, утюгов, фенов, электроплит и другой бытовой техники к электрической сети. Это его одно из основных назначений.
  • Электроинструменты:
    • Шнуры питания для дрелей, перфораторов, болгарок, электропил, газонокосилок и прочего ручного и стационарного электроинструмента. Гибкость провода здесь критична для удобства работы.
  • Удлинители:
    • Изготовление бытовых и промышленных удлинителей, в том числе для садового инвентаря и строительных площадок.
  • Садовое оборудование:
    • Подключение электрокосилок, триммеров, насосов для полива, фонтанов, уличного освещения.
  • Системы освещения:
    • Подключение светильников, прожекторов, гирлянд (в том числе уличных, при условии использования черного ПВС, устойчивого к УФ).
  • Промышленные установки:
    • Подключение различных маломощных промышленных станков, конвейеров, вентиляторов, насосов, где требуется гибкое соединение.
  • Стационарная прокладка:
    • В некоторых случаях ПВС может использоваться для стационарной прокладки внутри помещений (например, в штробах, кабель-каналах, гофрированных трубах), если нет повышенных требований к пожаробезопасности (например, в деревянных домах лучше использовать кабели с пониженным дымо- и газовыделением, такие как ВВГнг-LS).

4. Преимущества провода ПВС:

  • Высокая гибкость: Позволяет легко сгибать и прокладывать провод, устойчив к многократным изгибам.
  • Устойчивость к механическим воздействиям: ПВХ оболочка хорошо защищает жилы от истирания и легких ударов.
  • Влагостойкость: Может использоваться во влажных помещениях и на улице (при условии защиты от прямого воздействия воды на соединения).
  • Доступная цена: Один из самых экономичных вариантов для бытовых подключений.
  • Универсальность: Широкий спектр применения.
  • Устойчивость к плесневым грибам: Важно для использования во влажных условиях.

5. Недостатки и ограничения:

  • Не рекомендуется для скрытой прокладки в деревянных конструкциях: В случае пожара ПВХ выделяет токсичные продукты горения. Для таких целей лучше использовать кабели с индексом "нг-LS" (не распространяющие горение, с низким дымо- и газовыделением).
  • Ограниченная устойчивость к УФ-излучению: Белый ПВС со временем может желтеть и терять эластичность под прямыми солнечными лучами. Черный ПВС более устойчив.
  • Не предназначен для прокладки в земле: Для этого используются специальные бронированные кабели.
  • Относительно невысокая стойкость к экстремальным температурам: При сильных морозах может стать хрупким, при перегреве (выше +70°C внутри жилы) изоляция может деформироваться.

Заключение:

Провод ПВС – это незаменимый элемент в быту и на производстве для создания гибких электрических соединений. Его универсальность, надежность и доступность делают его одним из самых популярных видов кабельной продукции. Однако всегда важно учитывать его технические характеристики и ограничения при выборе для конкретных задач, чтобы обеспечить безопасность и долговечность электрической системы.
