Заземление – это техническая система или комплекс мер, представляющие собой преднамеренное соединение зданий и электроустановок с землёй или её эквивалентом. Оно предназначено для снижения электрического напряжения прикосновения до значения, безопасного для человека. Главная цель устройства - защитить людей от поражения электрическим током, а электроустановки от повреждения. Меры по защите зданий, промышленного и бытового электрического оборудования предпринимаются в обязательном порядке. Защитное заземление позволяет исключить или снизить до минимума опасность травм и аварий.
Защитное заземление зданий многоэтажных домов, общественных, офисных и производственных строений имеет сложное устройство в силу их большого объёма и распределённости электрической схемы, оснащённости электроприборами и числа пользователей. Дополнительный фактор данного вида строительства заключается в том, что дома подвержены влиянию атмосферного электричества. В них необходимо провести монтаж заземления, чтобы обезопасить от прямого попадания либо вторичного воздействия молний. В таких случаях речь идёт о контурах заземления как части системы молниезащиты.
Работа системы молниезащиты основана на создании низкоомной электрической цепи между самой высокой точкой объекта и землей. Регламентируют ее устройство, эксплуатацию Правила устройства электроустановок.

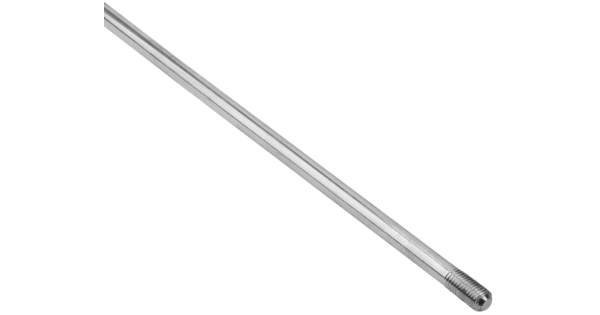

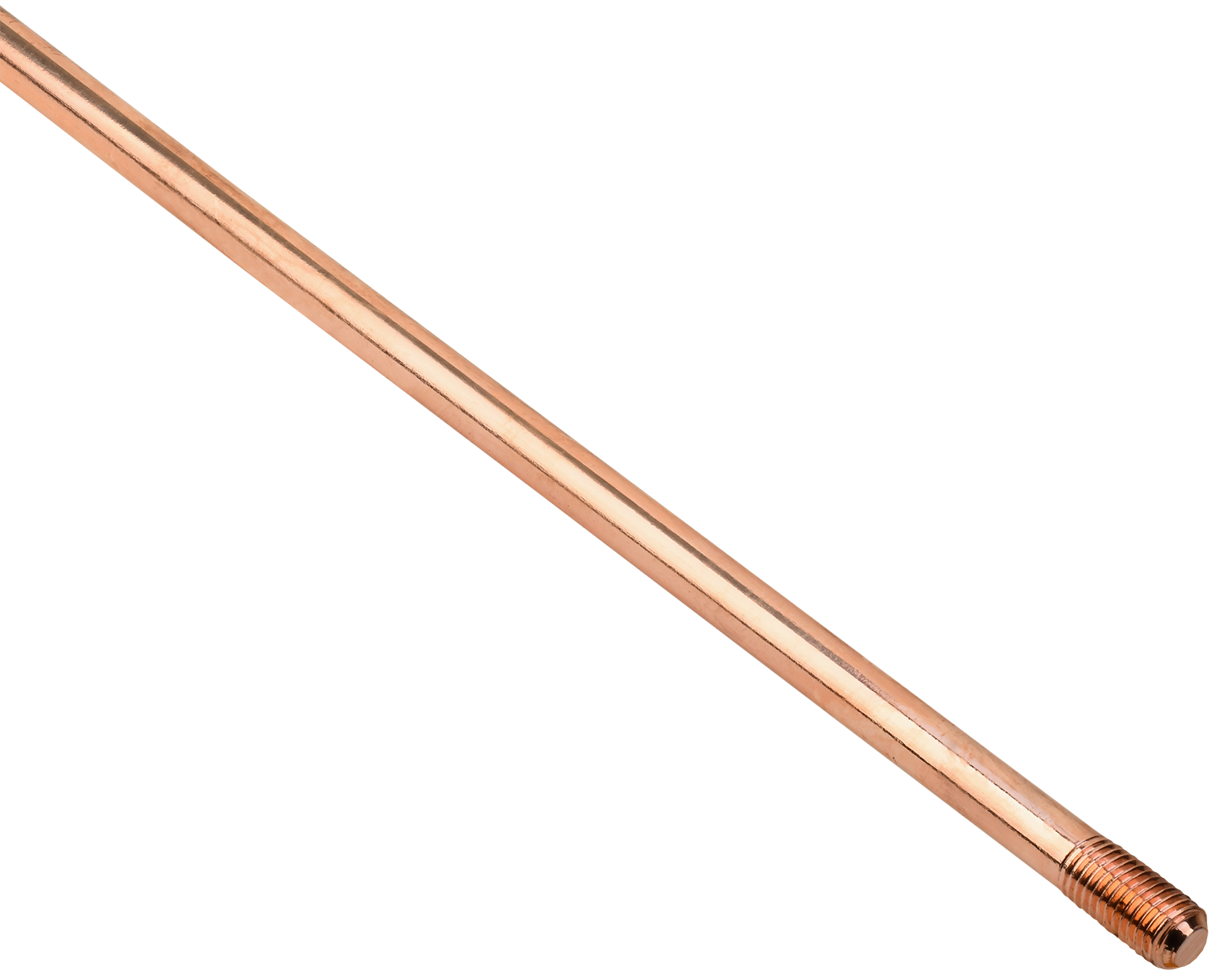

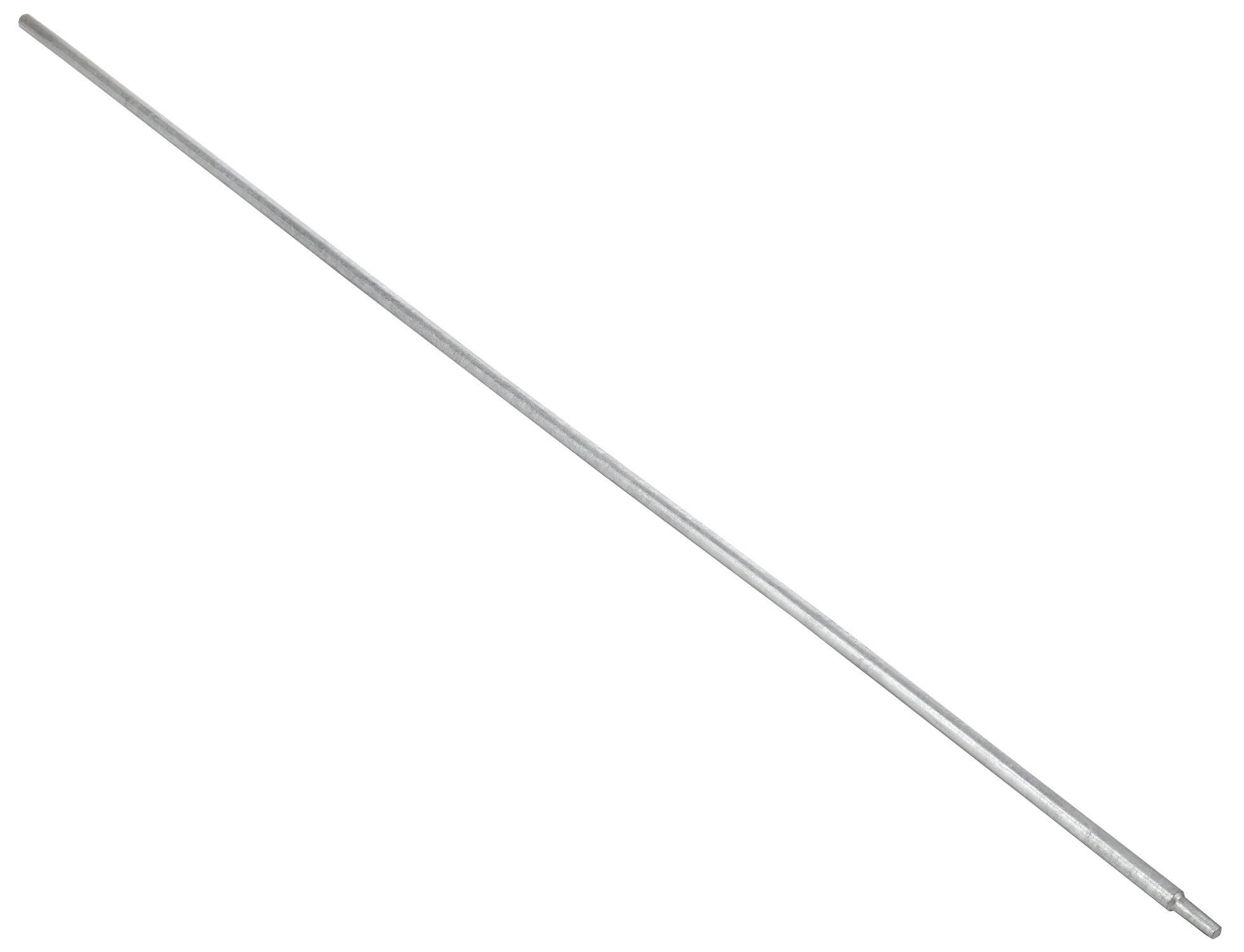

Фундаменты из железобетона, трубы водоснабжения, канализационный отвод используются в качестве естественных заземлителей. Для более эффективной защиты сооружений, в грунте прокладывают и соединяют искусственные заземлители – горизонтальные и вертикальные проводники электротока. Система заземления может состоять из горизонтального заземлителя либо его комбинируют с вертикальным.
Назначение заземления
Основное назначение – отведение электрического тока при помощи заземляющих шин и электродов оптимального сечения, перераспределение его в земляном грунте. Заземляющая схема осуществляет выравнивание потенциалов между установленными токоотводами и управление ими на территориях, где присутствуют люди. Защитное заземление является серьёзным фактором безопасности в быту и на производстве.
Показатели заземления
Главный показатель, определяющий способность заземляющего устройства выполнять свои функции - сопротивление растеканию. Максимально допустимые значения удельных сопротивлений для устройства и сечения его элементов прописаны в нормативной документации. Параметры заземляющих элементов не должны нарушаться при проектировании, выборе материала для проводников (электродов) и последующем монтаже. Выбор заземляющих материалов и схемы монтажа зависит от ряда параметров, в том числе от сопротивления грунта.
Норма сопротивления контура заземления
Для электромонтажников, работающих в сетях напряжением ниже 1000 Вольт:
- Сопротивление растекания контура заземления на вновь построенной электроустановке должно быть 15, 30 или 60 Ом или 2, 4 и 8 Ом при измерении с присоединёнными естественными заземлителями и повторными заземлителями отходящих линий для напряжений питающей сети 660-380, 380-220 или 220-127 Вольт (трёхфазная/однофазная сеть) соответственно.
- Сопротивление растекания контура заземления на уже эксплуатирующейся электроустановке, тоже 15, 30 и 60 Ом или 2, 4, 8 Ом при измерении с присоединёнными естественными и повторными заземлителями для напряжений сети 660-380, 380-220 и 220-127 Вольт (трёхфазная/однофазная сеть) соответственно.
