Кабель силовой ВВГнг(А)-LS 5х25мк(N,PE)-0,66 ТУ 3500-004-24076870-2014 (ГОСТ 31996-2012)

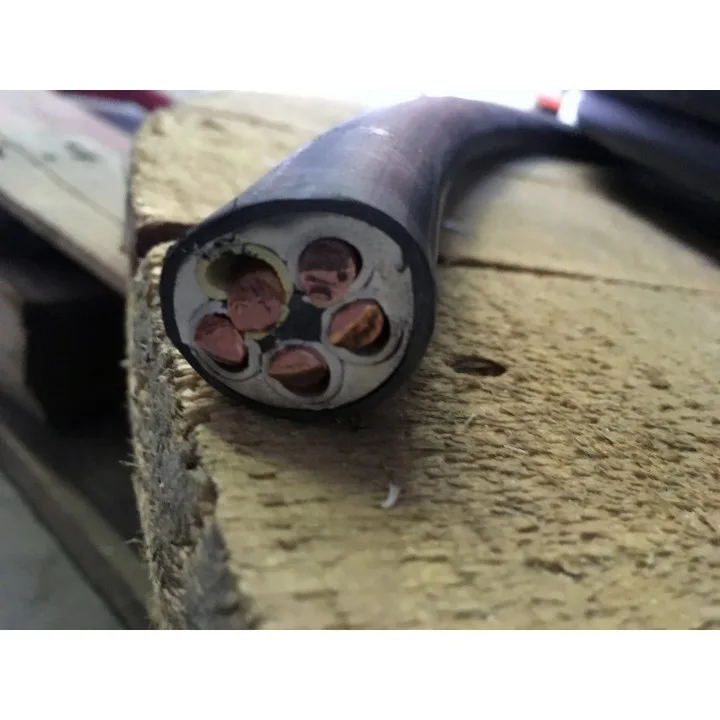

Конструкция кабеля ВВГнг(A)-LS 5х25
1. Пять однопроволочных или многопроволочных круглых или секторных токопроводящих медных жил
номинальным сечением 25 мм2, соответствующих 1 или 2 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,1 мм.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.
4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,0 мм.
5. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,9 мм. Расшифровка кабеля ВВГнг(A)-LS 5х25
_ВВГнг(A)-LS 5х25
медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
5 жил
номинальное сечение жилы 25 мм2

Технические характеристики кабеля ВВГнг(A)-LS 5х25
Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 104 А на воздухе, 123 А в земле
Допустимый ток односекундного КЗ 2,78 кА
Сопротивление изоляции при 20 °С не менее 5,6 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50...+50 °C
Срок службы не менее 30 лет с даты изготовления
Массо-габаритные характеристики кабеля ВВГнг(A)-LS 5х25
Расчетная масса (вес) 1 961,0 кг/км
Наружный диаметр 27,9 мм
Минимальный барабан № 8 — 65 м
Макс. длина в бухте 25 м
