Кабель ВВГнг-LS силовой 2х1.5 кв.мм медный с ПВХ изоляцией негорючий с низким дымо- и газовыделением (Кабэкс)

Кабель ВВГнг-LS силовой 2х1.5 кв.мм медный с ПВХ изоляцией негорючий с низким дымо- и газовыделением (Кабэкс)

Есть в наличии
Рейтинг:

Есть в наличии 27.25
27.25 руб.

стоимость погонажных изделий указанна за 1 метр

Отправить заявку на почту: info@om-ek.ru

📞 +7 (343) 288-79-59


  • Производитель: Кабэкс
  • Код товара: ВВГ-Пнг(A)-LS 2х1,5-01
  • Артикул: ВВГ-Пнг(A)-LS 2х1,5

Основные характеристики Все характеристики
Количество жил: 2
Сечение жилы : 1.5

ВВГ-Пнг-LS 2х1,5

Сокращенная маркировка плоского силового кабеля с двумя медными жилами сечением полтора миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГ-Пнг(А)-LS 2*1.5 .

Кабель силовой плоский ВВГ-Пнг(А)-LS 2х1,5 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Кабель ВВГ-Пнг-LS 2х1.5 является аналогом (заменой) следующих импортных кабелей: NYY-J 2*1,5, NYY-O 2х1.5, CYKY 2х1,5, NYM 2*1.5.

Технические характеристики кабеля ВВГ-Пнг(А)-LS 2х1,5

  • Климатическое исполнение - УXЛ,
  • категории размещения 1 - 5 по ГОСТ 15150-69.
  • Температуры эксплуатации от -50 до +50 градусов по Цельсию.
  • Монтаж кабеля ВВГ-Пнг(А)-LS 2х1.5 производится при температуре не ниже -15 градусов.
  • Минимальный радиус изгиба при прокладке - 81 миллиметров.
  • Кабель ВВГ-Пнг(А)-LS 2х1,5 не распространяет горение при групповой прокладке по категории (А).
  • Образование дыма при горении (тлении) кабеля ВВГ-Пнг(А)-LS 2*1.5 не приводит к снижению светопроницаемости более чем на 50%.
  • Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия.
  • Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
  • Продолжительность короткого замыкания не должна превышать 5 секунд.
  • Предельная температура жил кабеля ВВГ-Пнг(А)-LS 2х1,5 по условию невозгорания при коротком замыкании - 400°С.
  • Код ОКП - 35 3371.Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
  • Расчетная масса кабеля ВВГ-Пнг-LS 2х1.5 - 0.12 килограмм в метре.Наружный диаметр - 9 миллиметров.
  • Срок службы кабеля ВВГ-Пнг(А)-LS 2*1,5 - не менее 30 лет с даты изготовления.
  • Растягивающее усилие при монтаже не должно превышать 150 Ньютонов.

Токовые нагрузки кабеля ВВГ-Пнг-LS 2х1.5

Допустимый ток при прокладке ВВГ-Пнг-LS 2х1,5 на воздухе: 21 Ампер.

Допустимый ток при прокладке в земле: 27 Ампер.

Допустимый ток односекундного короткого замыкания: 170 Ампер.

Активное сопротивление жилы: 12.6 Ом на километр.

Расшифровка маркировки ВВГ-Пнг(А)-LS 2х1.5

  • В - Изоляция из негорючего ПВХ пластиката с пониженным дымовыделением
  • В - Оболочка из негорючего ПВХ пластиката с пониженным дымовыделением.
  • Г - Не имеет брони.
  • П - Плоская конструкция.
  • нг - ПВХ пластикат пониженной пожарной опасности.
  • (А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
  • LS - Кабель имеет пониженное дымовыделение при горении (тлении).
  • 2 - Количество токопроводящих жил.
  • 1.5 - Сечение жил в квадратных миллиметрах.
  • Также в маркировке встречаются следующие обозначения:
  • (ок) - Жила выполнена в однопроволочном (монолитном) исполнении.
  • (мк) - Жила выполнена в многопроволочном исполнении.(0,66) - Кабель рассчитан на напряжение 660 Вольт.
  • (1) - Кабель рассчитан на напряжение 1000 Вольт.
  • (N) - В кабеле имеется нулевая (синяя) жила.
  • (PE) - В кабеле имеется желто-зеленая жила заземления.

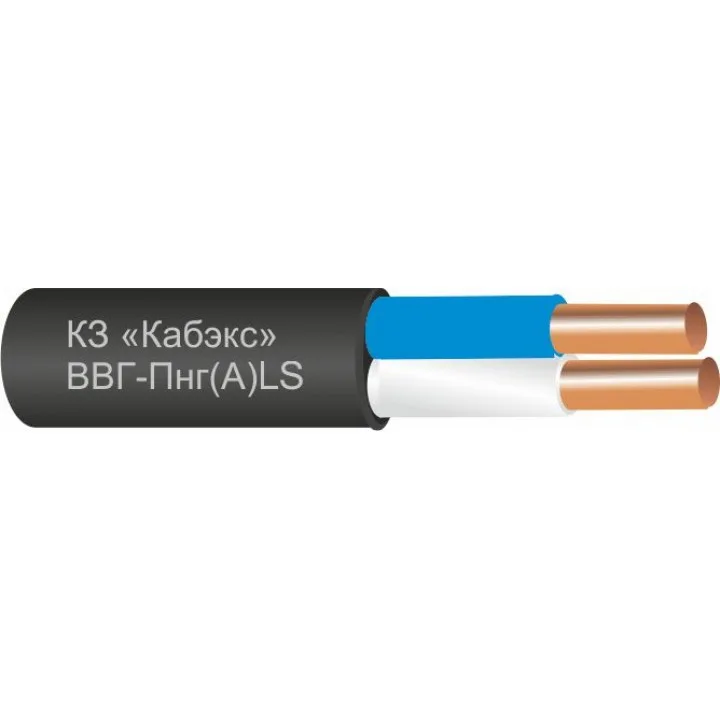

Конструкция кабеля ВВГ-Пнг(А)-LS 2х1,5

  1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
  2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма, изолированные жилы расположены параллельно.
  3. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.

Применение кабеля ВВГ-Пнг(А)-LS 2*1,5

Кабель силовой медный плоский ВВГ-Пнг-LS 2х1.5 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 27 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.

Кабель ВВГ-Пнг-LS 2х1,5 используют для общепромышленного применения в том числе на атомных станциях.

ВВГ-Пнг(А)-LS 2*1.5 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГ-Пнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.

ВВГ-Пнг(А)-LS-ХЛ применяют в условиях крайнего севера при низких температурах эксплуатации и монтажа.


Характеристики
Количество жил
2
Сечение жилы
1.5
