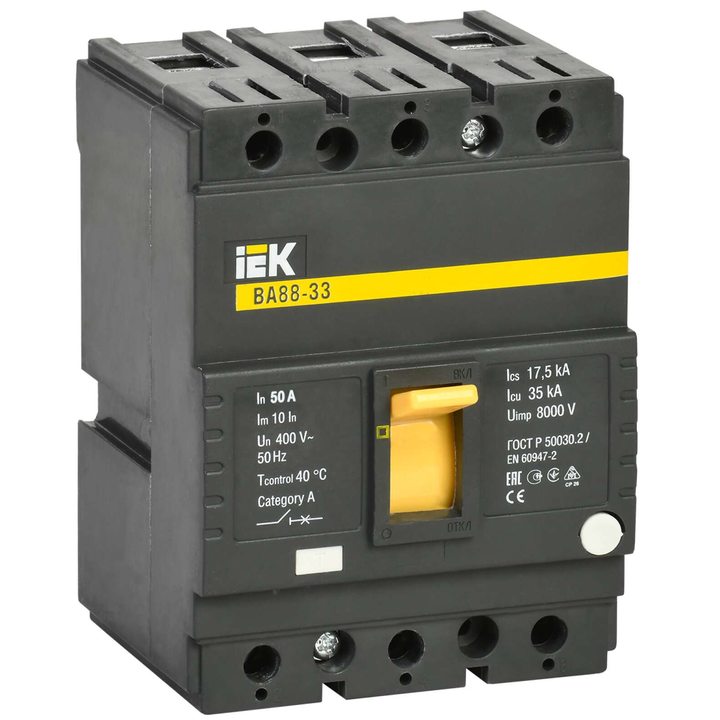

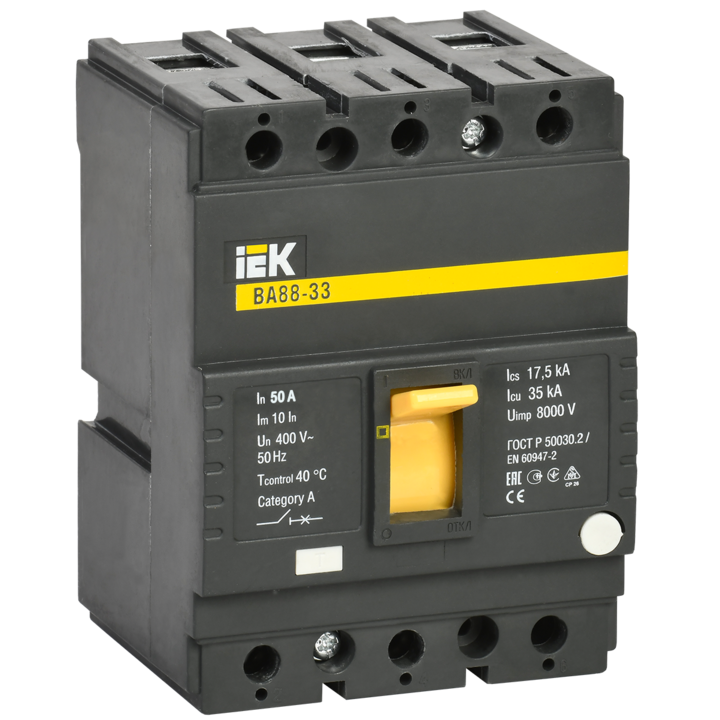

Выключатель автоматический ВА88-33 3Р 50А 35кА IEK
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: IEK ( ИЕК )
- Код товара: SVA20-3-0050
- Артикул: SVA20-3-0050
- Ом код: 252-876
Преимущества
- Простая самостоятельная установка дополнительных устройств:
- - аварийный контакт;
- - дополнительный контакт;
- - независимый расцепитель;
- - расцепитель минимального напряжения;
- - привод ручной поворотный;
- - электропривод;
- - втычная панель;
- - выдвижная панель.
- Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
- При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.
Особенности конструкции
Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.
Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.
При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.
Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.
Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.
Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.
Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.
Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.
