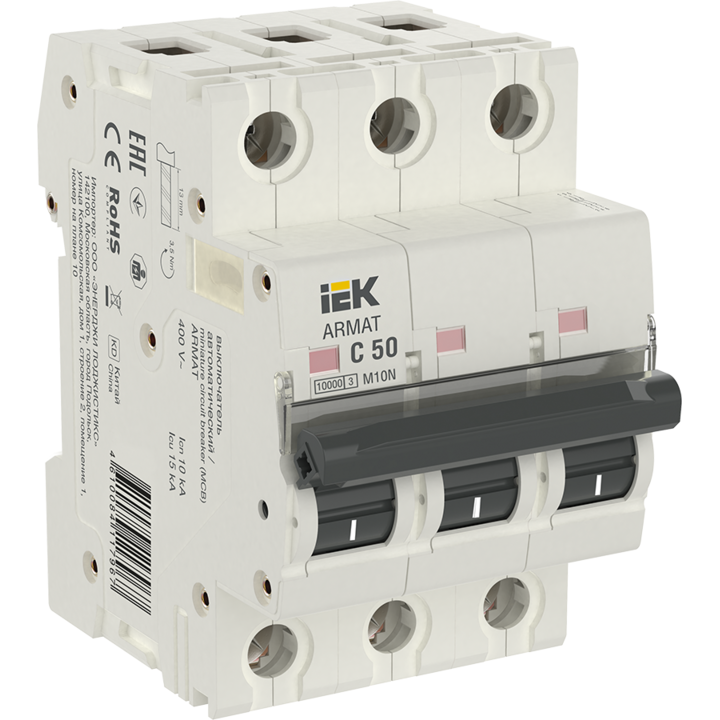

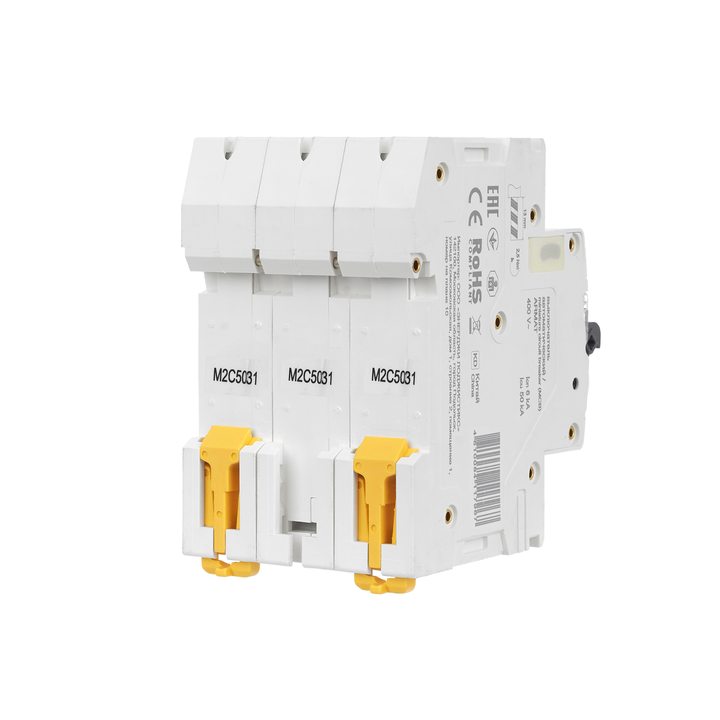

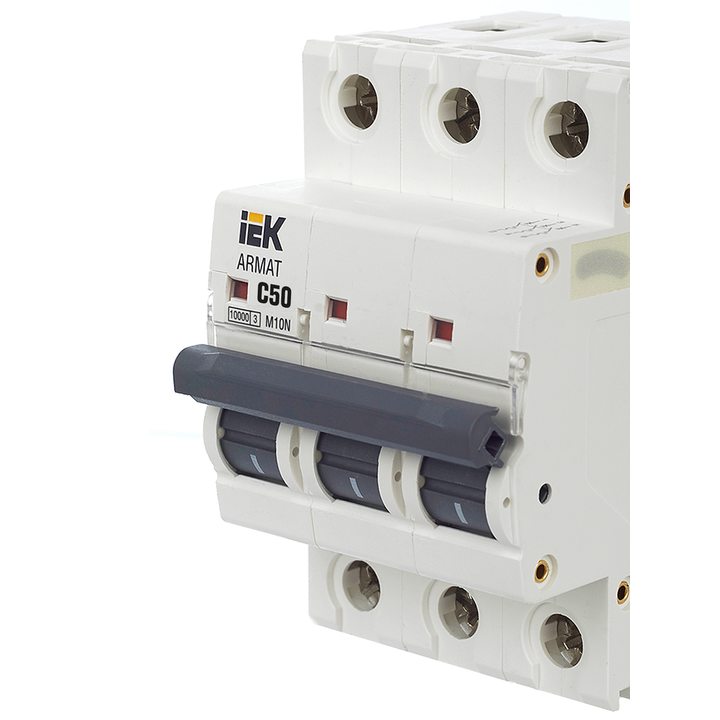

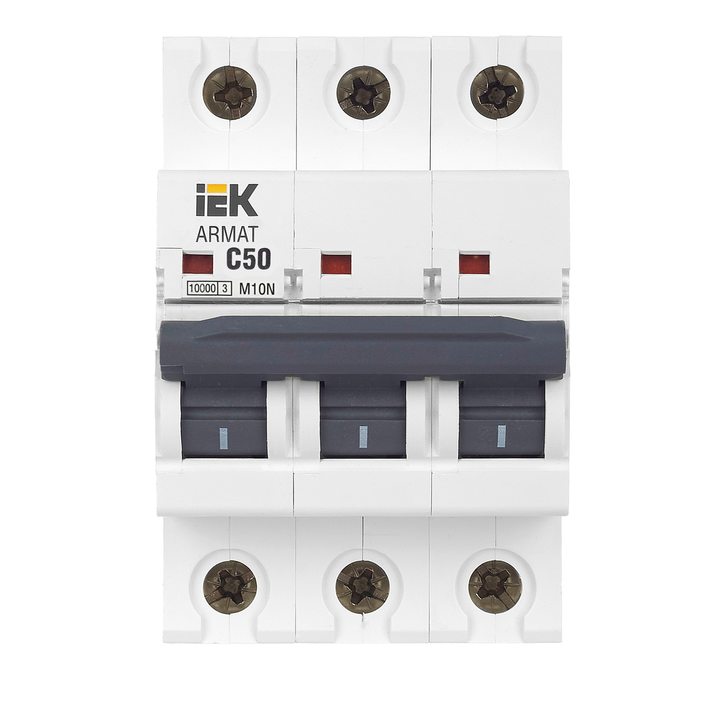

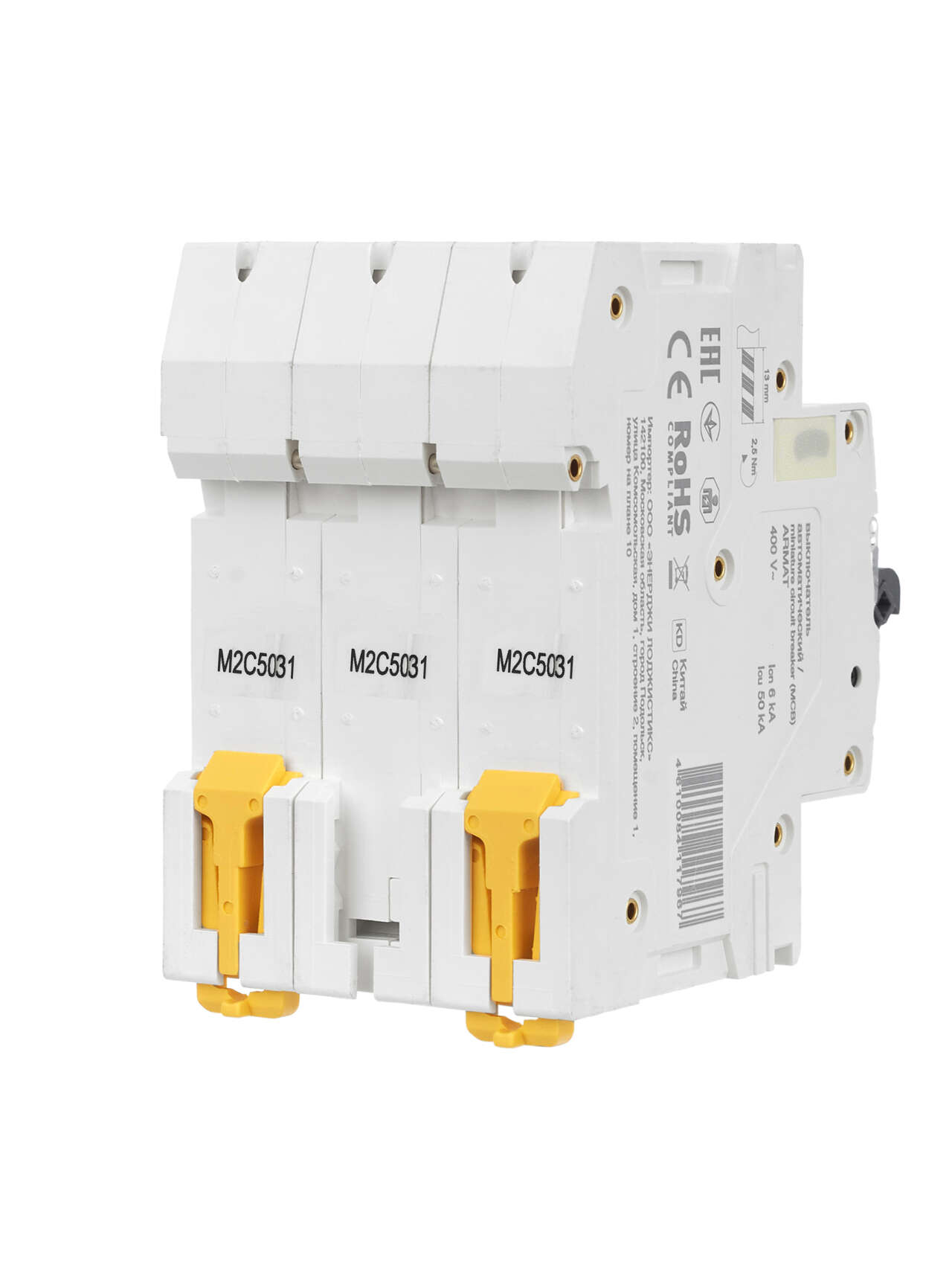

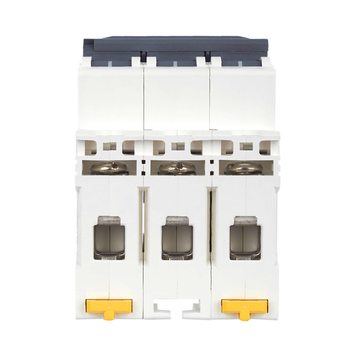

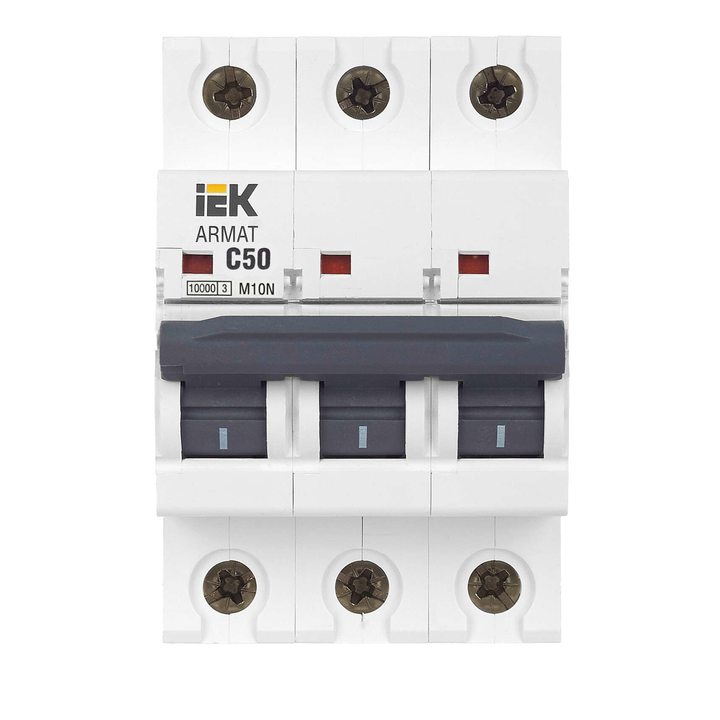

Выключатель автоматический 3п C 50А M10N ARMAT IEK AR-M10N-3-C050
Есть в наличии
Доставка 15-20 дней:
6 шт.
Есть в наличии
4580.08
4 580.08 руб.
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: IEK ( ИЕК )
- Код товара: AR-M10N-3-C050
- Артикул: AR-M10N-3-C050
- Ом код: 150-664
Основные характеристики
Все характеристики
Класс токоограничения:
3
Количество защищенных полюсов:
3
Количество полюсов:
3
Количество силовых полюсов:
3
Наличие взрывозащиты:
Без взрывозащиты
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.

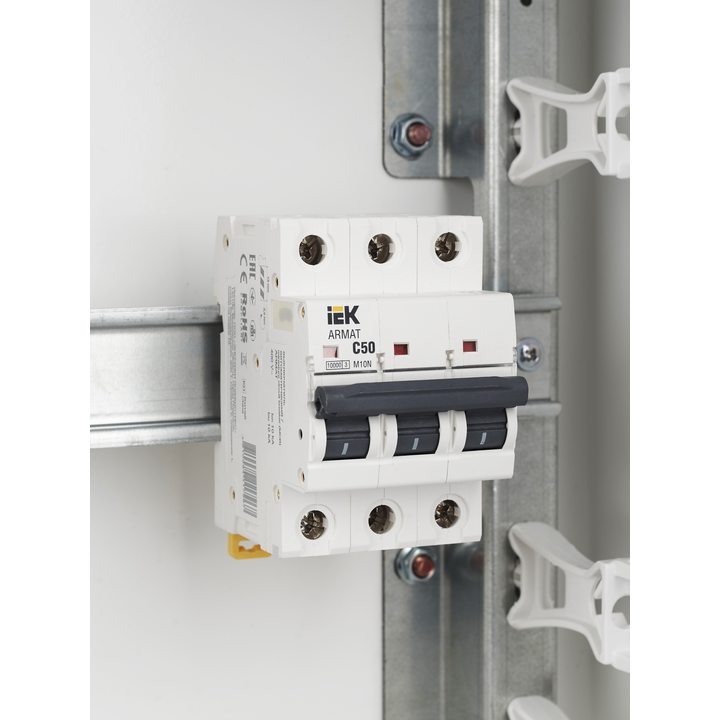

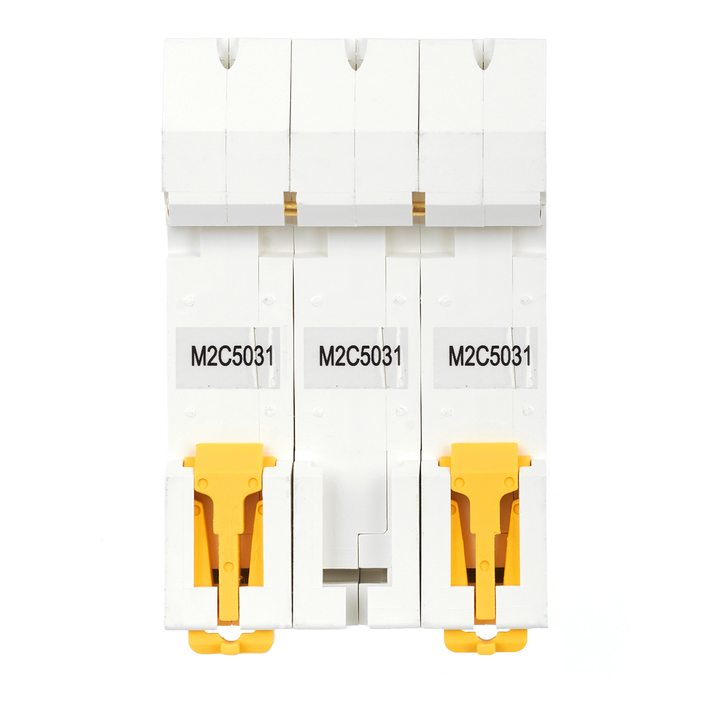

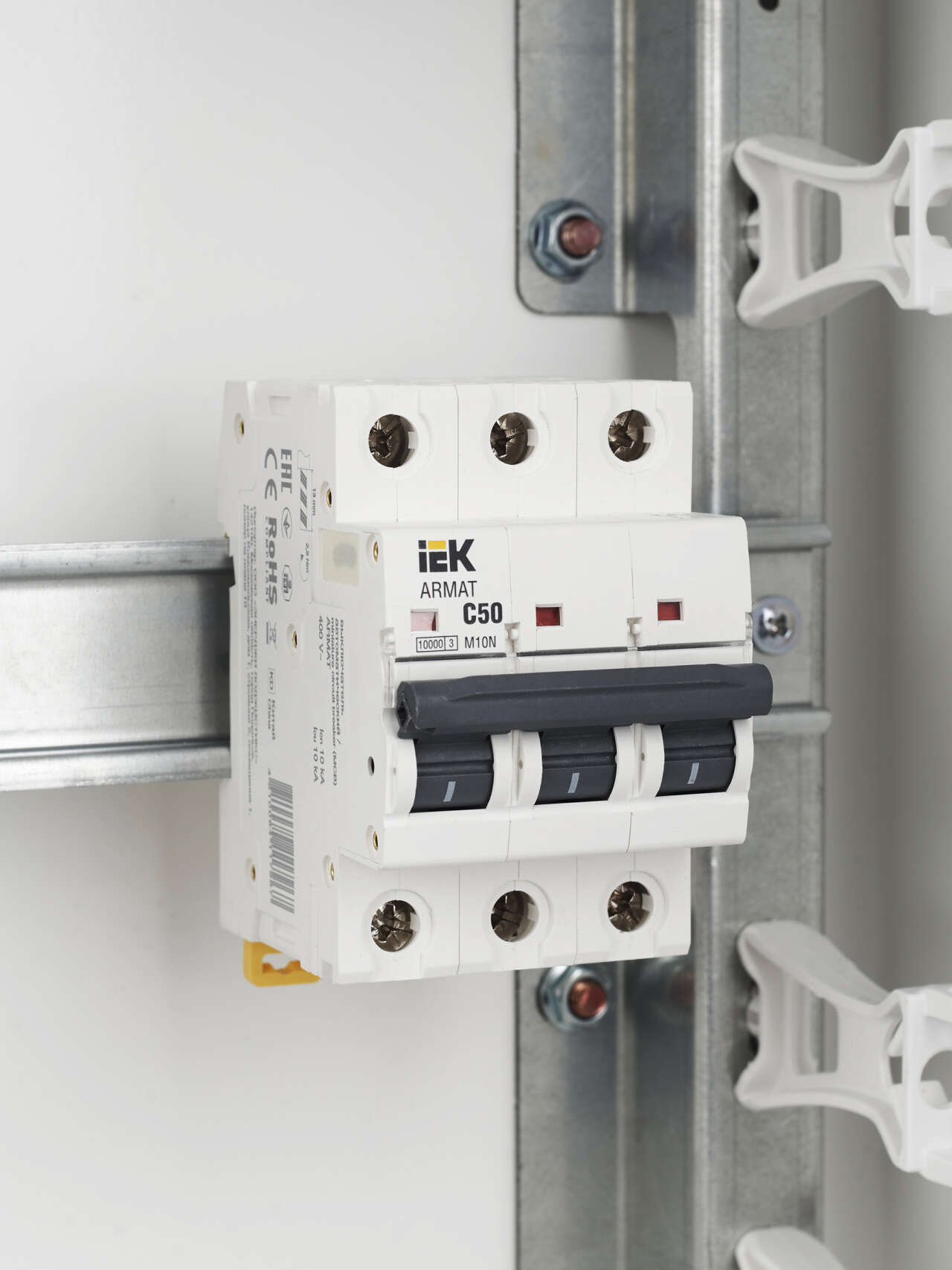

- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 10 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции
8 заклепок корпуса для большей прочности корпуса
Дугогасительная камера типа деионная решетка из 14 омедненных ферромагнитных пластин
Керамическая межполюсная перегородка для более эффективного дугогашения
Маркировочная площадка с крышкой
Двухпозиционная защелка
Индикатор положения контактной группы
Напайка неподвижного контакта из композита серебра AgC4
Механизм свободного расцепления с мгновенной коммутацией
Документация
Сертификаты
- Сертификат добровольный
3070.04ПР00.10АЯ46.004.pdf - Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Отказное письмо 043
304эп-14-2-7 от 29.12.2025.pdf - Декларация 037
ЕАЭС N RU Д-CN.РА01.В.35014_25.pdf - Декларация 037
ЕАЭС N RU Д-CN.РА01.В.46312_25.pdf - Отказное письмо ФЗ-123
303эп-14-2-7.pdf - Отказное письмо 123-ФЗ
303эп-14-2-7 от 29.12.2025.pdf - Отказное письмо 043
274эп-14-2-7.pdf - Сертификат 004
ЕАЭС RU С-CN.АЯ46.В.43980_25.pdf
Схемы подключения
Дополнительные изображения
- Изображение
AR-M10N-3-C050_DOP_10.jpg - Изображение
AR-M10N-3-C050_DOP_7.jpg - Изображение
AR-M10N-3-C050_DOP_4.jpg - Изображение
AR-M10N-3-C050_DOP_2.jpg - Изображение
M06N_M10N_B_C_D_ARMAT_passp_ru_eng_1_S.jpg - Изображение
AR-M10N-3-C050_DOP_5.jpg - Изображение
listovka_ARMAT_modulnoe_oborudovanie.pdf - Изображение
AR-M10N-3-C050_DOP_8.jpg - Изображение
M06N_M10N_B_C_D_ARMAT_passp_ru_eng_1_DOP_MI.jpg - Изображение
AR-M10N-3-C050_DOP_11.jpg - Изображение
AR-M10N-3-C050_DOP_6.jpg - Изображение
M06N_M10N_B_C_D_ARMAT_passp_ru_eng_1_G.jpg - Изображение
Модели для проектировщиков
Видеообзор
Отзывы по поставкам продукции от наших партнеров
Характеристики
Класс токоограничения
3
Количество защищенных полюсов
3
Количество полюсов
3
Количество силовых полюсов
3
Наличие взрывозащиты
Без взрывозащиты
Наличие дифференциального расцепителя
Нет
Наличие теплового расцепителя
Да
Наличие электромагнитного расцепителя
Да
Наличие электронного расцепителя
Нет
Номинальный ток
50.0
Отключающая способность
10
Потери энергии
27.0
Режим работы
Продолжительный-S1
Степень защиты - IP
IP20
Сфера применения
Бытовое
Тип монтажа
на DIN-рейку
Тип монтажной рейки
35x7.5
Тип напряжения
Переменный (AC)
Тип подключения
Винтовое соединение
Тип расцепителя
Тепловой, электромагнитный
Частота
50,50
