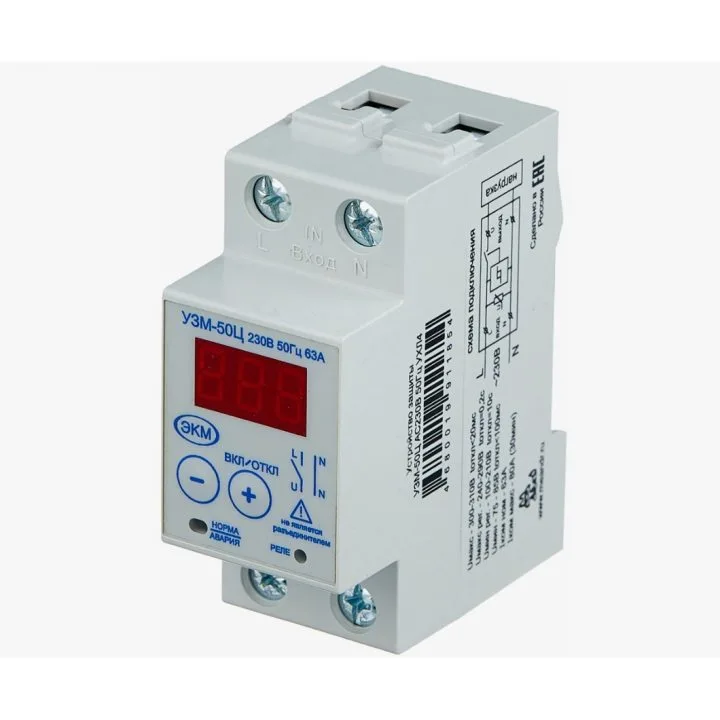

Устройство защиты многофункциональное УЗМ-50Ц УХЛ4 Меандр A8302-19911854

ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

После отключения питания и его повторной подачи УЗМ-50Ц необходимо до 3-4 секунд на подготовку к работе. Отсутствие индикации на дисплеях в этот момент времени является нормальным состоянием. После подготовки к работе включается индикация и устройство начинает контролировать входное напряжение.

Если до подачи питания не был включен режим ручного выключения, и напряжение на входе находится в разрешенном диапазоне, то УЗМ-50Ц начнет отсчет задержки включения нагрузки (задается в диапазоне от 2 до 999 секунд. По умолчанию - 10 секунд). После окончании отсчета питание будет подано на защищаемый участок цепи (на нагрузку). Отсчет времени завершится только в том случае, если напряжение не выйдет за установленные пороги во время отсчета.

Подать питание до окончания отсчета на выход можно в ручном режиме. Для этого нужно нажать на кнопку «вкл/выкл». В момент аварийного состояния питающей сети эта функция недоступна.

Функция контроля напряжения.

Если в процессе работы напряжение сети выйдет за заданные в настройках пороги срабатывания (по умолчанию Uмин=170В, Uмакс=255В), или за заданные в памяти устройства критические пороги на время более допустимого, то УЗМ-50Ц отключит питание с выхода для защиты оборудования. Если длительность аварии сети будет менее времени реакции, то отключения напряжения не произойдет.

Время реакции УЗМ-50Ц приведено в таблице.

Напряжение сети Менее 110В ± 5В Более 120В ± 5В, но менее значения Uмин

Более значения Uмакс, но менее 295В ± 15В

Более 300 ± 15В

Время реакции 0,5 сек. 10 сек. 0,1 сек Не более 0,02 сек.

После выполнения защитной функции, устройство продолжит контроль напряжения сети. И как только оно войдет в заданные пределы (выше значения Uмин и менее Uмакс) и будет оставаться в данном пределе на время отсчета задержки включения – питание будет автоматически подано в защищаемую цепь (нагрузку).

УЗМ-50Ц позволяет отключить питание в защищаемой цепи на неограниченное время. Нажатие на кнопку «вкл/выкл» при включенном состоянии переведет устройство в режим ручного выключения.

 ОБРАТИТЕ ВНИМАНИЕ! Если вы перевели УЗМ-50Ц в режим ручного выключения, то оно остаётся в этом режиме до выхода из него. Выключить данный режим можно только удержанием нажатием кнопки «вкл/выкл» (~2 секунды).

 ОБРАТИТЕ ВНИМАНИЕ! При срабатывании защиты отключается только фазный провод. Нулевой провод N не коммутируется. Транзит N проводника через УЗМ-50Ц не является обязательным и не влияет на функциональность.

 ОБРАТИТЕ ВНИМАНИЕ! Максимальное значение коммутируемого тока нагрузки – 63А. Это означает, что превышать данное значение нельзя. Вы можете использовать УЗМ-50Ц с любыми иными защитными автоматическими выключателями с номиналом не более 63А.

Функция ограничения мощности (опциональная).

Если в настройках включена функция ограничения мощности (установка в настройках любого значения Phi менее 14.5 кВт), то устройство дополнительно начнет контролировать ток нагрузки и осуществлять непрерывный расчет потребляемой мощности. Если в процессе контроля значение мощности станет больше установленного порога срабатывания на время, более заданного в настройках (от 10 до 999сек), то произойдет отключение питания с выхода. Питание будет подано автоматически по истечении заданной задержки срабатывания.

Рекомендуемые нашей компанией настройки порогов напряжения. Для большинства электроприборов оптимальное значение верхнего порога Uмакс является 255В, а нижнего порога 170-190В (значения ниже могут повлиять на работу холодильников, электродвигателей и стиральных машин). Установка значений близких к минимальным (240В и 210В) может привести к излишней частоте срабатывания защиты.

  ОБРАТИТЕ ВНИМАНИЕ! УЗМ-50Ц запоминает последние аварийные события, а также фиксирует их количество. Вы всегда можете ознакомиться с информацией о количестве аварий и максимальных/минимальных значениях напряжения сети, которые были зафиксированы устройством с момента сброса памяти.
