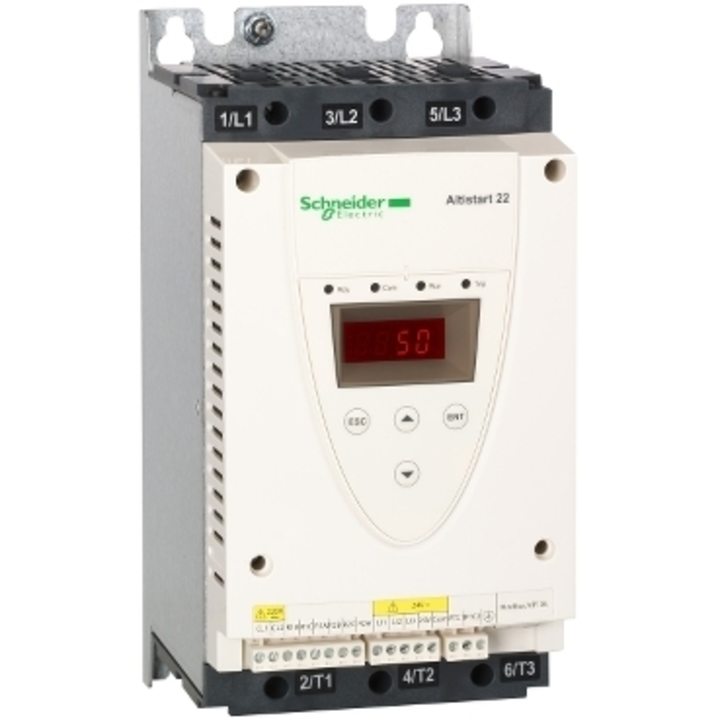

УСТРОЙСТВО ПЛАВНОГО ПУСКА ATS22 17A , УПРАВЛЕНИЕ 220В
Есть в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: Schneider Electric ШНЕЙДЕР ЭЛЕКТРИК
- Код товара: ATS22D17Q
- Артикул: ATS22D17Q
- Ом код: 406-707
Основные характеристики
Все характеристики
Виброустойчивость:
1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6
Вход датчика ptc:
750 Ом
Выходной ток:
0,4...1 Icl регулируем.
Диапазон мощности:
4-6 кВт в 200-240 В 3 фазы 7-11 кВт в 380-440 В 3 фазы
Доступные функции:
встроенный байпас
Лампа неоновая для устройств серии Harmony XB4 Schneider Electric
- напряжение питания
- от 220 до 240 В пер. тока. Излучает оранжевый свет. В комплекте 10 шт, совместимо с Harmony XB4 и XB5.Устаревшее оборудование Автоматизация пром.
- напряжение питания
- от 220 до 240 В пер. тока. Излучает оранжевый свет. В комплекте 10 шт, совместимо с Harmony XB4 и XB5.Устаревшее оборудование Автоматизация пром.
Характеристики
Виброустойчивость
1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6
Вход датчика ptc
750 Ом
Выходной ток
0,4...1 Icl регулируем.
Диапазон мощности
4-6 кВт в 200-240 В 3 фазы 7-11 кВт в 380-440 В 3 фазы
Доступные функции
встроенный байпас
Заводская настройка тока
14.8 А
Информация о ремонтопригодности
Подлежит замене
Канал обмена данными
последовательный
Категория применения
AC-53A
Количество дискретных входов
3
Количество дискретных выходов
2
Макс. коммутируемый ток
5 А 250 В пер. ток резистивные 1 релейные выходы 5 А 30 В пост. ток резистивные 1 релейные выходы 2 А 250 В пер. ток индуктивн. 0.4 20 мс релейные выходы 2 А 30 В пост. ток индуктивн. 7 мс релейные выходы
Маркировка
CE
Минимальный коммутируемый ток
100 мА в 12 В пост. ток (релейные выходы)
Мощность двигателя, кВт
4 кВт 230 V AC 50/60Hz 7.5 кВт 400 V AC 50/60Hz 7.5 кВт 440 В
Назначение продукта
асинхронные электродвигатели
Наименование компонента
ATS22
Напряжение дискретного входа
24 V
Напряжение цепи управления
230 V - 15...10 % 50/60 Гц
Номинал пускателя icl
17 А для соединение в линии питания двигателя для стандартных приложений
Номинальное напряжение питания [us]
230...440 В - 15...10 %
Потребление цепи управления
20 Вт
Пределы напряжения питания
195-484 В
Протокол порта обмена данными
Modbus
Рассеиваемая мощность, вт
39 Вт для стандартных приложений
Серия
Altistart 22
Сертификаты
UL ГОСТ CSA CCC C-Tick
Смонтированное устройство
31
Соединение устройства
в линии питания двигателя последовательно к каждой обмотке двигателя
Специальная область применения продукта
pumps and fans
Стандарты
EN/IEC 60947-4-2
Степень загрязнения
уровень 2 в соответствии с IEC 60664-1
Степень защиты IP
IP20
Стиль сборки
с радиатором
Температура окружающей среды при хранении
-25-70 °C
Тип дискретного входа
(LI1, LI2, LI3) логический, 5 мА 4.3 кОм
Тип дискретного выхода
релейные выходы R1 230 V работа, сигнал тревоги, отключение, остановленный, неостановленный, запуск, готов переключение релейные выходы R2 230 V работа, сигнал тревоги, отключение, остановленный, неостановленный, запуск, готов переключение
Тип дискретных входов
положительная логика LI1, LI2, LI3 при Состоянии 0: < 5 В и 11 В, >= 5 mA
Тип защиты
обрыв фазы: линия тепловая защита: двигатель тепловая защита: пускатель
Тип продукта
устройство плавного пуска
Тип пуска
пуск с контролем момента (токограничение 3,5 In)
Тип пускателя
soft starter
Тип соединителя
1 RJ45
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Уровень шума
45 дБ
Физический интерфейс
RS485 многоточечная
Частота сети
45...66 Гц
Частота сети питания
50...60 Hz - 10...10 %
Число фаз
3 фазы
Электромагнитная совместимость
наведенные и излучаемые помехи уровень А в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с IEC 61000-4-12 электростатический разряд уровень 3 в соответствии с IEC 61000-4-2 стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3 импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5
