[us] номинальное напряжение сети
1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
2.2-3 кВт в 200-240 В 3 фазы 4-6 кВт в 380-440 В 3 фазы
AC-53B в соответствии с EN/IEC 60947-4-2
Краткое название устройства
Макс. коммутируемое напряжение
релейные выходы: 2 А в 30 В пост. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка релейные выходы: 2 А в 250 В пер. ток AC-15 cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка
Минимальный коммутируемый ток
10 мА в 6 В пост. ток для релейные выходы
2.2 кВт, 3 фазы в 230 В 5.5 кВт, 3 фазы в 400 В 3 кВт, 3 фазы в 230 В
3 лс, 3 фазы в 230 В 7.5 лс, 3 фазы в 460 В
асинхронные электродвигатели
Напряжение дискретного входа
Напряжение дискретного выхода
24 В (пределы напряжения: 6...30 V) логика с открытым коллектором
Напряжение цепи управления
Пределы напряжения питания
1 s / 100 5 s / 20 10 s / 10 регулируем. от 1 до 10 с
30...80 % пускового момента при прямом пуске двигателя
гальван. между цепями питания и управления
Рассеиваемая мощность, вт
1.5 Вт при полной нагрузке и при завершении пуска 121.5 Вт в переходном состоянии
Специальная область применения продукта
2 в соответствии с EN/IEC 60947-4-2
Температура окружающего воздуха при хранен
-25-70 °C в соответствии с EN/IEC 60947-4-2
логический (LI1, LI2, BOOST(УСИЛЕНИЕ)) функции "останов", "пуск" и "усиленный пусковой момент"
логика с открытым коллектором LO1 конец сигнала пуска релейные выходы R1A, R1C нет
положительный LI1, LI2, BOOST(УСИЛЕНИЕ) при Состоянии 0: < 5 В и 13 В, >= 0.5 mA

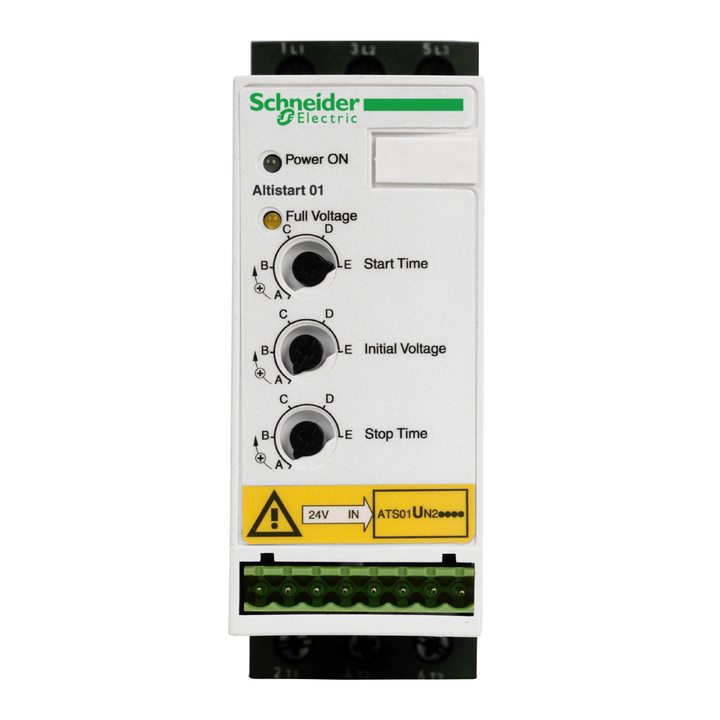

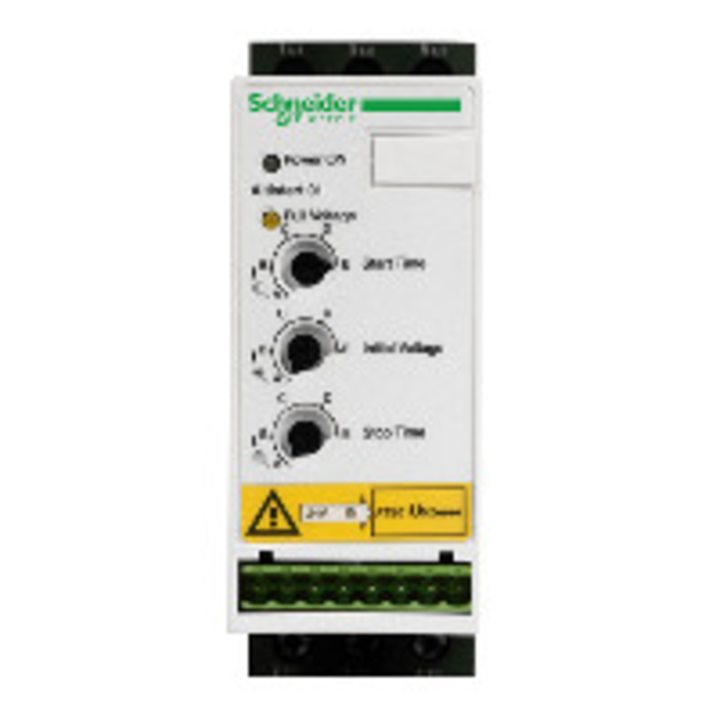

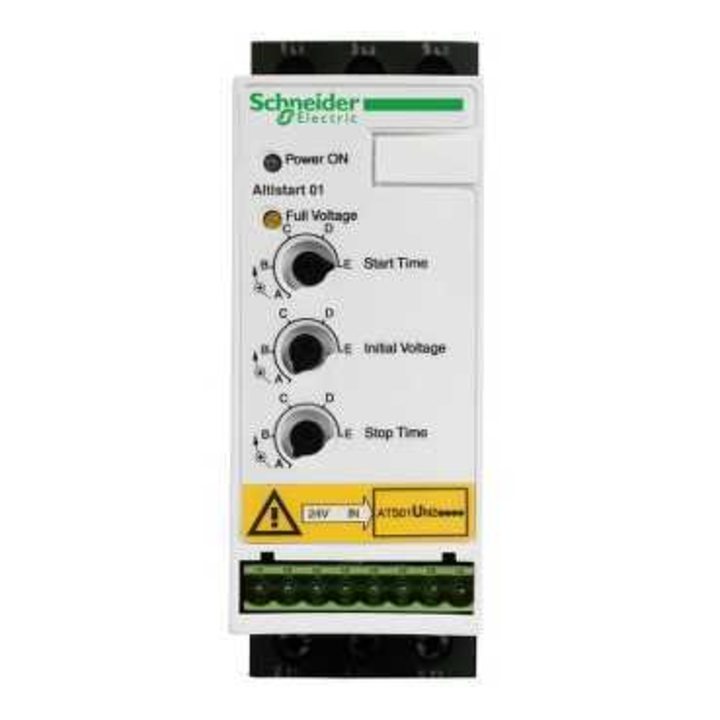

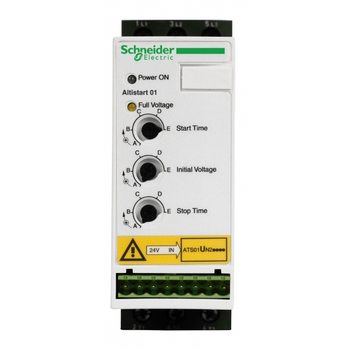

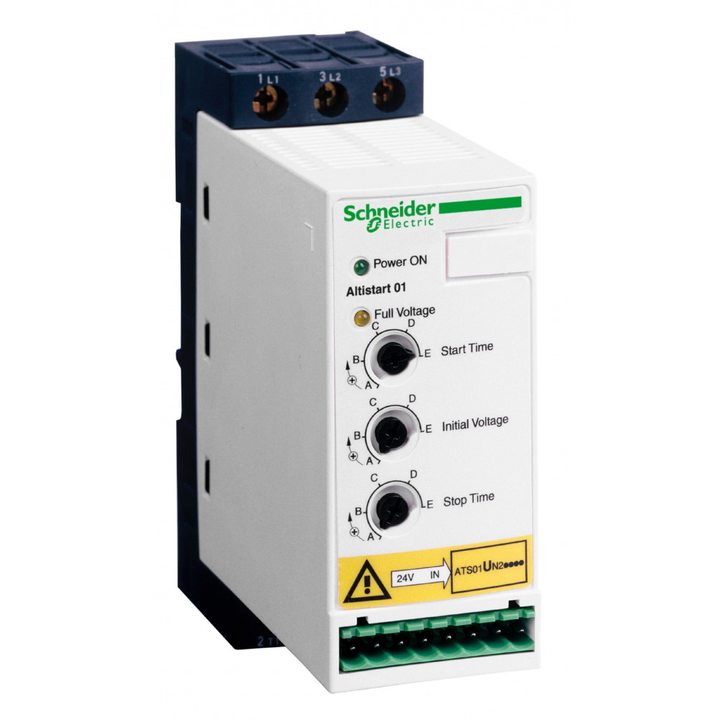

устройство плавного пуска
пуск с постепенным увеличением напряжения
устройство плавного пуска
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
винтовой зажим 4 мм - жесткий 1 1...10 мм² AWG 8 Силовая цепь клеммный блок с винтовыми зажимами - гибкий Без наконечника 2 0,5...1,5 мм² AWG 16 Цепь управления клеммный блок с винтовыми зажимами - жесткий 1 0,5...2,5 мм² AWG 14 Цепь управления винтовой зажим 4 мм - жесткий 2 1...6 мм² AWG 10 Силовая цепь клеммный блок с винтовыми зажимами - жесткий 2 0,5...1 мм² AWG 17 Цепь управления клеммный блок с винтовыми зажимами - гибкий С кабельным наконечником 1 0,5...1,5 мм² AWG 16 Цепь управления винтовой зажим 4 мм - гибкий Без наконечника 1 1,5...10 мм² AWG 8 Силовая цепь клеммный блок с винтовыми зажимами - гибкий Без наконечника 1 0,5...2,5 мм² AWG 14 Цепь управления винтовой зажим 4 мм - гибкий С кабельным наконечником 2 1...6 мм² AWG 10 Силовая цепь винтовой зажим 4 мм - гибкий Без наконечника 2 1,5...6 мм² AWG 10 Силовая цепь
Электромагнитная совместимость
Наведенные и излучаемые помехи уровень В в соответствии с CISPR 11 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с МЭК 61000-4-3 импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5 Наведенные и излучаемые помехи уровень 3 в соответствии с МЭК 61000-4-6 стойкость к наведенным помехам, вызванных электромагн в соответствии с IEC 61000-4-11 Наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с МЭК 61000-4-12 Электростатический разряд уровень 3 в соответствии с МЭК 61000-4-2 электромагнитная совместимость в соответствии с EN 50082-1 электромагнитная совместимость в соответствии с EN 50082-2 гармоники в соответствии с IEC 1000-3-2 гармоники в соответствии с IEC 1000-3-4 стойкость к переходным процессам уровень 4 в соответствии с МЭК 61000-4-4
