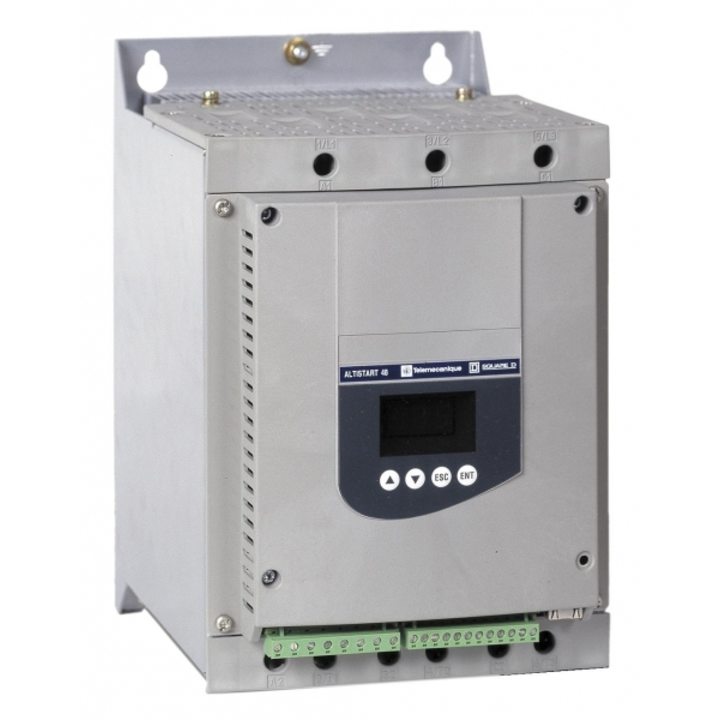

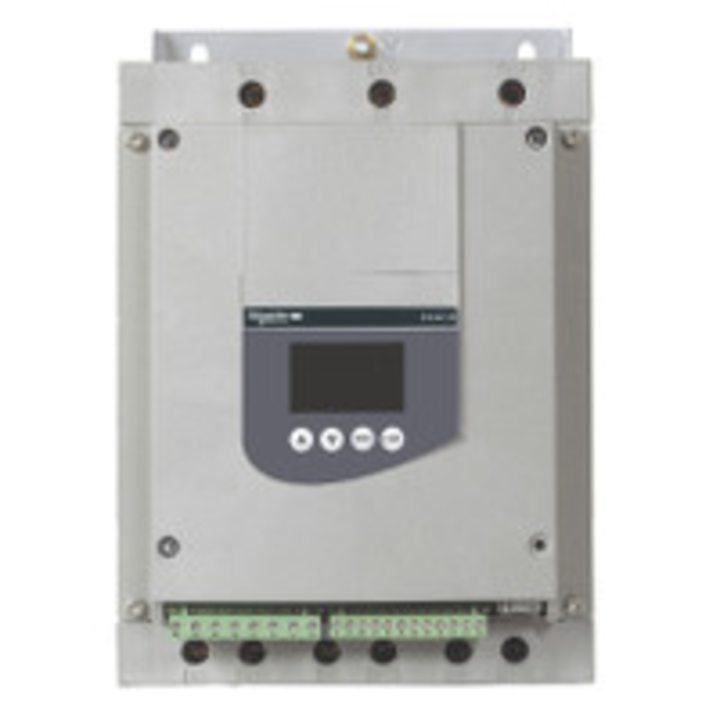

УСТР-ВО ПЛАВН ПУСКА ATS48 ЗАЩ 110A 690В
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: Schneider Electric ШНЕЙДЕР ЭЛЕКТРИК
- Код товара: ATS48C11YS338
- Артикул: ATS48C11YS338
- Ом код: 406-713
Основные характеристики
Все характеристики
Weee:
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
[us] номинальное напряжение сети:
208...690 В - 15...10 %
Виброустойчивость:
1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6
Директива ec rohs:
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Доступные функции:
внешний байпас (опциональн.)
Устройство плавного пуска ATS48 ЗАЩ 110A 690В. серия продукта: Altistart 48 - тип устройства или его аксессуаров: устройство плавного пуска - назначение изделия: асинхронные электродвигатели - краткое название устройства: ATS48 - исполнение: увеличивая толщину покрытия на плате питания - мощность двигателя, кВт: 45 кВт в 400 В для работы в сложных условиях, 30 кВт в 230 В для стандартных приложений, 45 кВт в 440 В для работы в сложных условиях, 55 кВт в 400 В для стандартных приложений, 55 кВт в 500 В для работы в сложных условиях, 75 кВт в 660 V для работы в сложных условиях, 75 кВт в 690 В для работы в сложных условиях, 90 кВт в 690 В для стандартных приложений, 55 кВт в 525 В для работы в сложных условиях, 75 кВт в 525 В для стандартных приложений, 90 кВт в 660 V для стандартных приложений, 22 кВт в 230 В для работы в сложных условиях, 55 кВт в 440 В для стандартных приложений, 75 кВт в 500 В для стандартных приложений - мощность двигателя, л.с.: 100 лс в 575 В для стандартных приложений, 25 лс в 208 В для работы в сложных условиях, 75 лс в 460 В для стандартных приложений, 75 лс в 575 В для работы в сложных условиях, 30 лс в 208 В для стандартных приложений, 40 лс в 230 В для стандартных приложений, 30 лс в 230 В для работы в сложных условиях, 60 лс в 460 В для работы в сложных условиях - рассеиваемая мощность, Вт: для стандартных приложений 322 Вт, для стандартных приложений 252 Вт - категория применения : AC-53A - тип пуска: пуск с контролем момента (токограничение 5 In) - номинал пускателя IcL: 110 А (соединение в линии питания двигателя) для стандартных приложений, 110 А (соединение в линии питания двигателя) для работы в сложных условиях.
Характеристики
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
[us] номинальное напряжение сети
208...690 В - 15...10 %
Виброустойчивость
1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Доступные функции
внешний байпас (опциональн.)
Заводская настройка тока
96 А
Информация об исключениях по регламенту rohs
да
Исполнение
увеличивая толщину покрытия на плате питания
Канал обмена данными
последовательный
Категория применения
AC-53A
Количество дискретных входов
5
Количество дискретных выходов
2
Краткое название устройства
ATS48
Макс. коммутируемый ток
логический выход 0.2 А в 30 В пост. ток релейные выходы 1.8 А в 230 В пер. ток индуктивн. загрузка, cos phi = 0,5 20 мс релейные выходы 1.8 А в 30 В пост. ток индуктивн. загрузка, cos phi = 0,5 20 мс
Маркировка
CE
Минимальный коммутируемый ток
10 мА в 6 В пост. ток для релейные выходы
Мощность двигателя, кВт
22 кВт в 230 В для работы в сложных условиях 30 кВт в 230 В для стандартных приложений 45 кВт в 400 В для работы в сложных условиях 45 кВт в 440 В для работы в сложных условиях 55 кВт в 400 В для стандартных приложений 55 кВт в 440 В для стандартных приложений 55 кВт в 500 В для работы в сложных условиях 55 кВт в 525 В для работы в сложных условиях 75 кВт в 500 В для стандартных приложений 75 кВт в 525 В для стандартных приложений 75 кВт в 660 V для работы в сложных условиях 75 кВт в 690 В для работы в сложных условиях 90 кВт в 660 V для стандартных приложений 90 кВт в 690 В для стандартных приложений
Мощность двигателя, л.с.
100 лс в 575 В для стандартных приложений 25 лс в 208 В для работы в сложных условиях 30 лс в 208 В для стандартных приложений 30 лс в 230 В для работы в сложных условиях 40 лс в 230 В для стандартных приложений 60 лс в 460 В для работы в сложных условиях 75 лс в 460 В для стандартных приложений 75 лс в 575 В для работы в сложных условиях
Назначение продукта
асинхронные электродвигатели
Напряжение дискретного входа
24 V
Напряжение цепи управления
110 - 15 % ... 230 + 10 %, 50/60 Hz
Номинал пускателя icl
110 А для соединение в линии питания двигателя для стандартных приложений 110 А для соединение в линии питания двигателя для работы в сложных условиях
Подаваемый пусковой ток
0.4...1.3 Icl регулируем.
Потребление цепи управления
30 W
Пределы напряжения питания
177-759 В
Протокол порта обмена данными
Modbus
Профиль кругооборота
ENVEOLI111007EN
Рассеиваемая мощность, вт
252 Вт для стандартных приложений 322 Вт для стандартных приложений
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китая
X
Сверхмалая абсолютная погрешность на выходе
+/- 5 %
Серия продукта
Altistart 48
Сертификаты
CCC DNV NOM 117 TCF UL SEPRO ГОСТ CSA C-Tick
Смонтированное устройство
31
Соединение устройства
в линии питания двигателя
Специальная область применения продукта
heavy duty industry and pumps
Стандарты
EN/IEC 60947-4-2
Статус устойчивого продукта
Грин Премиум продукция
Степень загрязнения
уровень 3 в соответствии с IEC 60664-1
Степень защиты IP
IP20
Стиль сборки
с радиатором
Температура окружающей среды при хранении
-25-70 °C
Тип аналогового выхода
токовый выход AO: 0-20 мA или 4-20 мA, полное сопротивление
Тип дискретного входа
PTC, 750 Ом в 25 °C (Останов, Пуск, LI3, LI4) логический,
Тип дискретного выхода
(LO1) логический выход 0 В конфигурируемые общие (LO2) логический выход 0 В конфигурируемые общие (R1) релейные выходы реле аварии нет (R2) релейные выходы конец пуска реле нет (R3) релейные выходы двигатель запитан нет
Тип дискретных входов
положительная логика Останов, Пуск, LI3, LI4 при Состоянии 0: < 5 В и 11 В, >= 5 mA
Тип защиты
обрыв фазы: линия тепловая защита: двигатель тепловая защита: пускатель
Тип продукта
устройство плавного пуска
Тип пуска
пуск с контролем момента (токограничение 5 In)
Тип соединителя
1 RJ45
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Уровень шума
58 дБ
Физический интерфейс
RS485 многоточечная
Частота сети
47,5...63 Гц
Частота сети питания
50...60 Hz - 5...5 %
Экологическая отчетнсть
ENVPEP111031EN
Электромагнитная совместимость
наведенные и излучаемые помехи уровень А в соответствии с IEC 60947-4-2 наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с IEC 61000-4-12 электростатический разряд уровень 3 в соответствии с IEC 61000-4-2 стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3 импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5
