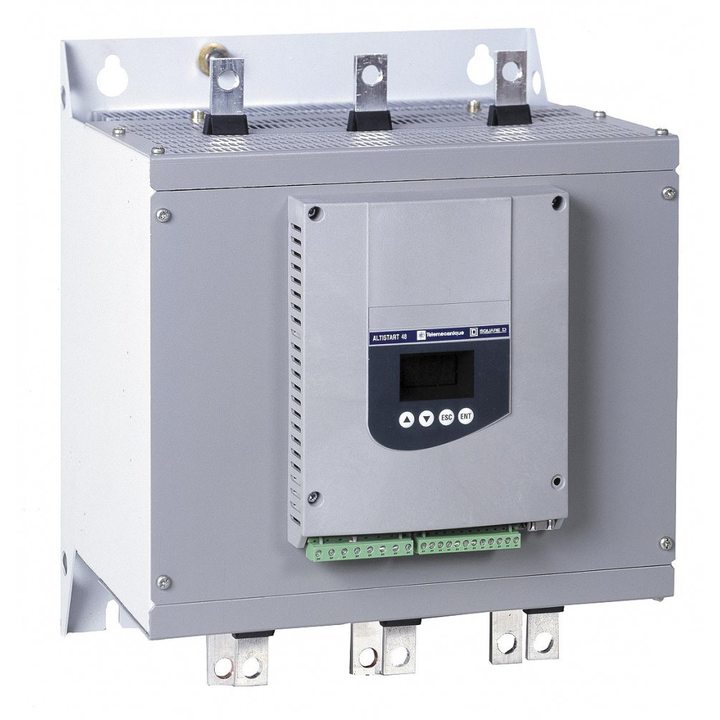

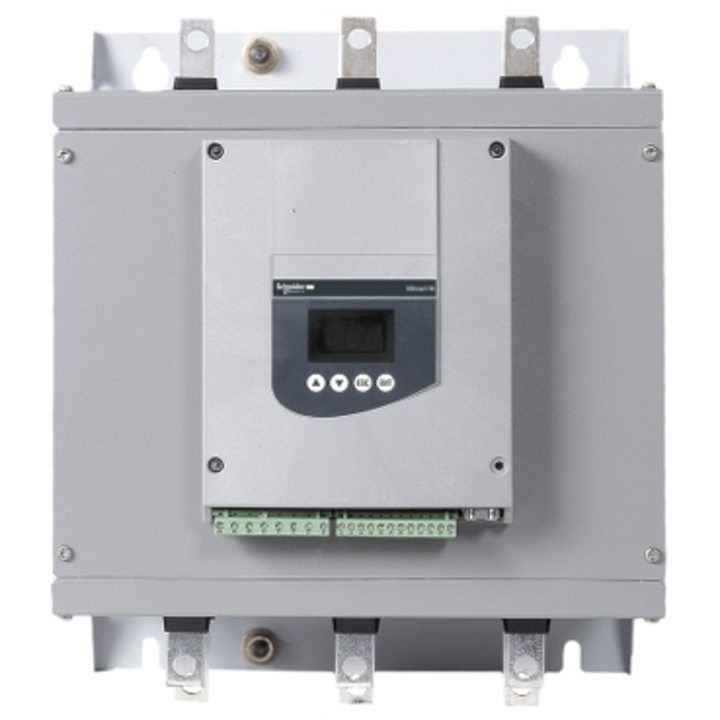

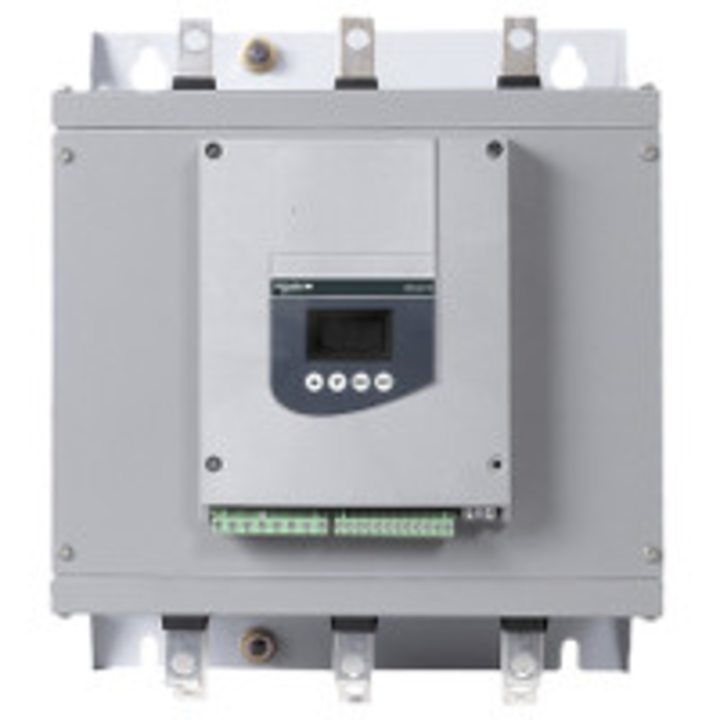

УСТР-ВО ПЛАВН ПУСКА ATS48 320A 400В
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: Schneider Electric ШНЕЙДЕР ЭЛЕКТРИК
- Код товара: ATS48C32Q
- Артикул: ATS48C32Q
- Ом код: 406-720
Основные характеристики
Все характеристики
[us] номинальное напряжение сети:
230...415 В - 15...10 %
Виброустойчивость:
1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6
Диапазон мощности:
55-100 кВт в 200-240 В 3 фазы 110-220 кВт в 380-440 В 3 фазы 110-220 кВт в 200-240 В 3 фазы 250-500 кВт в 380-440 В 3 фазы
Доступные функции:
внешний байпас (опциональн.)
Заводская настройка тока:
285 А
УСТР-ВО ПЛАВН ПУСКА ATS48 320A 400ВУстаревшее оборудование Автоматизация пром.
Характеристики
[us] номинальное напряжение сети
230...415 В - 15...10 %
Виброустойчивость
1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6
Диапазон мощности
55-100 кВт в 200-240 В 3 фазы 110-220 кВт в 380-440 В 3 фазы 110-220 кВт в 200-240 В 3 фазы 250-500 кВт в 380-440 В 3 фазы
Доступные функции
внешний байпас (опциональн.)
Заводская настройка тока
285 А
Информация о ремонтопригодности
Подлежит ремонту
Канал обмена данными
последовательный
Категория применения
AC-53A
Количество дискретных входов
5
Количество дискретных выходов
2
Краткое название устройства
ATS48
Макс. коммутируемый ток
логический выход 0.2 А в 30 В пост. ток релейные выходы 1.8 А в 230 В пер. ток индуктивн. загрузка, cos phi = 0,5 20 мс релейные выходы 1.8 А в 30 В пост. ток индуктивн. загрузка, cos phi = 0,5 20 мс
Маркировка
CE
Минимальный коммутируемый ток
10 мА в 6 В пост. ток для релейные выходы
Мощность двигателя, кВт
75 кВт в 230 В соединение в линии питания двигателя для работы в сложных условиях 90 кВт в 230 В соединение в линии питания двигателя для стандартных приложений 132 кВт в 230 В подключение последовательно к каждой обмотке двигателя для работы в сложных условиях 132 кВт в 400 В соединение в линии питания двигателя для работы в сложных условиях 160 кВт в 230 В подключение последовательно к каждой обмотке двигателя для стандартных приложений 160 кВт в 400 В соединение в линии питания двигателя для стандартных приложений 220 кВт в 400 В подключение последовательно к каждой обмотке двигателя для работы в сложных условиях 250 кВт в 400 В подключение последовательно к каждой обмотке двигателя для стандартных приложений
Назначение продукта
асинхронные электродвигатели
Напряжение дискретного входа
24 V
Напряжение цепи управления
220 - 15 % ... 415 + 10 %, 50/60 Гц
Номинал пускателя icl
320 А для соединение в линии питания двигателя для работы в сложных условиях 320 А для соединение в линии питания двигателя для стандартных приложений 554 А для подключение последовательно к каждой обмотке двигателя для работы в сложных условиях 554 А для подключение последовательно к каждой обмотке двигателя для стандартных приложений
Подаваемый пусковой ток
0.4...1.3 Icl регулируем.
Потребление цепи управления
50 W
Пределы напряжения питания
195-456 В
Протокол порта обмена данными
Modbus
Рассеиваемая мощность, вт
695 Вт для работы в сложных условиях 902 Вт для стандартных приложений
Сверхмалая абсолютная погрешность на выходе
+/- 5 %
Серия
Altistart 48
Сертификаты
C-Tick CCC DNV SEPRO NOM 117 CSA TCF ГОСТ UL
Смонтированное устройство
31
Соединение устройства
в линии питания двигателя последовательно к каждой обмотке двигателя
Специальная область применения продукта
heavy duty industry and pumps
Стандарты
EN/IEC 60947-4-2
Степень загрязнения
уровень 3 в соответствии с IEC 60664-1
Степень защиты IP
IP00
Стиль сборки
с радиатором
Температура окружающей среды при хранении
-25-70 °C
Тип аналогового выхода
токовый выход AO: 0-20 мA или 4-20 мA, полное сопротивление
Тип дискретного входа
PTC, 750 Ом в 25 °C (Останов, Пуск, LI3, LI4) логический,
Тип дискретного выхода
(LO1) логический выход 0 В конфигурируемые общие (LO2) логический выход 0 В конфигурируемые общие (R1) релейные выходы реле аварии нет (R2) релейные выходы конец пуска реле нет (R3) релейные выходы двигатель запитан нет
Тип дискретных входов
положительная логика Останов, Пуск, LI3, LI4 при Состоянии 0: < 5 В и 11 В, >= 5 mA
Тип защиты
обрыв фазы: линия тепловая защита: двигатель тепловая защита: пускатель
Тип продукта
устройство плавного пуска
Тип пуска
пуск с контролем момента (токограничение 5 In)
Тип пускателя
soft starter
Тип соединителя
1 RJ45
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Уровень шума
54 дБ
Физический интерфейс
RS485 многоточечная
Частота сети
47,5...63 Гц
Частота сети питания
50...60 Hz - 5...5 %
Электромагнитная совместимость
наведенные и излучаемые помехи уровень А в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с IEC 61000-4-12 электростатический разряд уровень 3 в соответствии с IEC 61000-4-2 стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3 импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5
