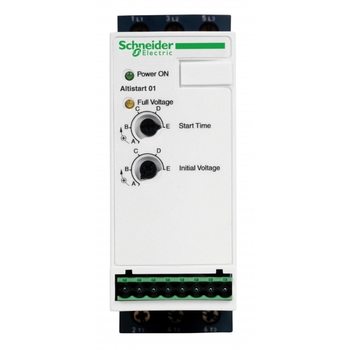

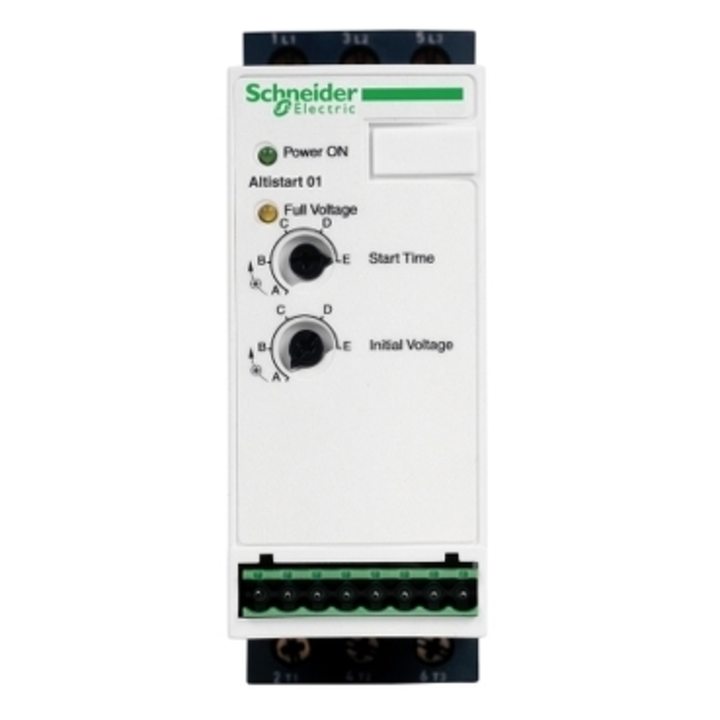

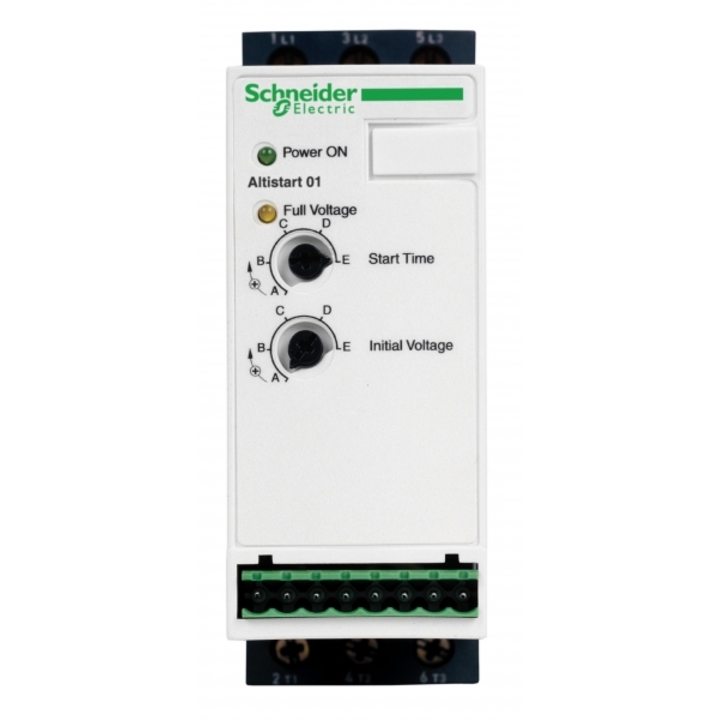

УСТР-ВО ПЛАВН ПУСКА ATS01 ER 9A 110 480В
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: Schneider Electric ШНЕЙДЕР ЭЛЕКТРИК
- Код товара: ATS01N109FT
- Артикул: ATS01N109FT
- Ом код: 406-696
Основные характеристики
Все характеристики
Weee:
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
[us] номинальное напряжение сети:
110...480 В - 10...10 %
Виброустойчивость:
1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
Диапазон мощности:
1.1-2 кВт в 200-240 В 1 фаза 2.2-3 кВт в 200-240 В 3 фазы 4-6 кВт в 380-440 В 3 фазы
Директива ec rohs:
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Устройство плавного пуска ATS01 9А 110 480В. мощность двигателя, кВт: 4 кВт, 3 фазы в 400 В, 1.5 кВт, 3 фазы в 230 В, 1.1 кВт, 1 фаза в 230 В - мощность двигателя, л.с.: 1 лс, 3 фазы в 210 V, 2 лс, 3 фазы в 230 В, 5 лс, 3 фазы в 460 В - номинал пускателя IcL: 9 А - категория применения : AC-53B в соответствии с EN/IEC 60947-4-2 - потребляемый ток: 45 А при номинальной нагрузке - тип продукта или компонента: устройство плавного пуска - тип пуска: пуск с постепенным увеличением напряжения - рассеиваемая мощность, Вт: 1 Вт при полной нагрузке и при завершении пуска, 46 Вт в переходном состоянии - назначение продукта: асинхронные электродвигатели - специальная область применения продукта: простая машина - краткое название устройства: ATS01 - число фаз сети: 1 фаза - [Us] номинальное напряжение питания: 110…480 В - 10…10 % - Range Presentation: Устройство плавного пуска Altistart 01 предназначено для ограничения пускового момента, плавного пуска и торможения асинхронных двигателей. Использование устройства Altistart 01 улучшает пусковые характеристики асинхронных двигателей, обеспечивая контролируемый, безударный, плавный пуск. Оно позволяет исключить механические удары, являющиеся причиной преждевременного износа, уменьшить затраты на ремонт, сократить простои оборудования. Altistart 01 ограничивает момент и броски тока при пуске механизмов, для которых не требуется большой пусковой момент.Устройства плавного пуска Altistart
Характеристики
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
[us] номинальное напряжение сети
110...480 В - 10...10 %
Виброустойчивость
1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
Диапазон мощности
1.1-2 кВт в 200-240 В 1 фаза 2.2-3 кВт в 200-240 В 3 фазы 4-6 кВт в 380-440 В 3 фазы
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Доступные функции
встроенный байпас
Информация об исключениях по регламенту rohs
да
Категория применения
AC-53B в соответствии с EN/IEC 60947-4-2
Код совместимости
ATS01N1
Краткое название устройства
ATS01
Маркировка
CE
Мощность двигателя, кВт
4 кВт, 3 фазы в 400 В 1.5 кВт, 3 фазы в 230 В 1.1 кВт, 1 фаза в 230 В
Мощность двигателя, л.с.
1 лс, 3 фазы в 210 V 2 лс, 3 фазы в 230 В 5 лс, 3 фазы в 460 В
Назначение продукта
асинхронные электродвигатели
Напряжение цепи управления
110 V пер. ток +/- 10 % в 35 мА 24 V пер./пост. тока +/- 10 % в 30 мА 240 V пер. ток +/- 10 % в 80 мА
Не содержит особо опасных веществ согласно декларации reach
да
Не содержит токсичных тяжелых металлов
да
Номинал пускателя icl
9 А
Пределы напряжения питания
99-528 В
Продолжительность пуска
1 s / 100 5 s / 20 регулируем. от 1 до 5 с
Профиль кругооборота
ENVEOLI100217EN
Пусковой момент
30...80 % пускового момента при прямом пуске двигателя
Рассеиваемая мощность, вт
1 Вт при полной нагрузке и при завершении пуска 46 Вт в переходном состоянии
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китая
X
Серия продукта
Altistart 01
Сертификаты
C-Tick B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой обмоткой двигат. ГОСТ CSA CCC UL
Специальная область применения продукта
простая машина
Стандарты
EN/IEC 60947-4-2
Степень загрязнения
2 в соответствии с EN/IEC 60947-4-2
Степень защиты IP
IP20
Стиль сборки
с радиатором
Температура окружающего воздуха при хранении
-25-70 °C в соответствии с EN/IEC 60947-4-2
Тип продукта
устройство плавного пуска
Тип пуска
пуск с постепенным увеличением напряжения
Тип пускателя
soft starter
Ток дискретного выхода
2 А DC-13 3 А AC-15
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Частота сети
47,5...63 Гц
Частота сети питания
50...60 Hz - 5...5 %
Число фаз
1 фаза
Электрическое соединение
винтовой зажим 4 мм - жесткий 1 1...10 mm² AWG 8 силовая цепь клеммный блок с винтовыми зажимами - гибкий без наконечника 2 0,5...1,5 мм² AWG 16 цепь управления клеммный блок с винтовыми зажимами - жесткий 1 0,5...2,5 мм² AWG 14 цепь управления винтовой зажим 4 мм - жесткий 2 1...6 mm² AWG 10 силовая цепь клеммный блок с винтовыми зажимами - жесткий 2 0,5...1 мм² AWG 17 цепь управления клеммный блок с винтовыми зажимами - гибкий с кабельным наконечником 1 0,5...1,5 мм² AWG 16 цепь управления винтовой зажим 4 мм - гибкий без наконечника 1 1,5...10 мм² AWG 8 силовая цепь клеммный блок с винтовыми зажимами - гибкий без наконечника 1 0,5...2,5 мм² AWG 14 цепь управления винтовой зажим 4 мм - гибкий с кабельным наконечником 2 1...6 mm² AWG 10 силовая цепь винтовой зажим 4 мм - гибкий без наконечника 2 1,5...6 мм² AWG 10 силовая цепь
Электромагнитная совместимость
наведенные и излучаемые помехи уровень В в соответствии с CISPR 11 стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3 кратковременные исчезновения и колебания напряжения в соответствии с IEC 61000-4-11 импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5 наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с IEC 61000-4-12 электростатический разряд уровень 3 в соответствии с IEC 61000-4-2 электромагнитная совместимость в соответствии с EN 50082-1 электромагнитная совместимость в соответствии с EN 50082-2 гармоники в соответствии с IEC 1000-3-2 гармоники в соответствии с IEC 1000-3-4 стойкость к наведенным помехам, вызванных электромагнитными полями уровень 3 в соответствии с IEC 61000-4-6
