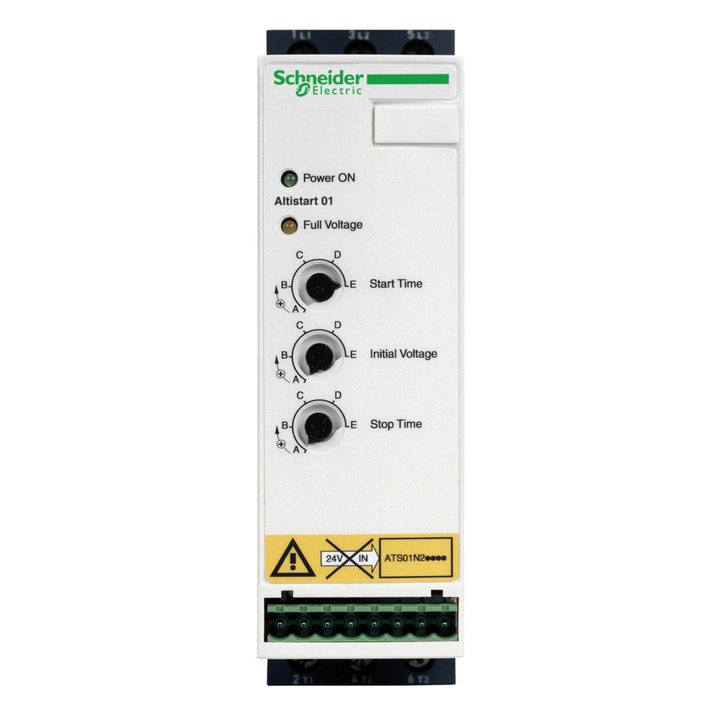

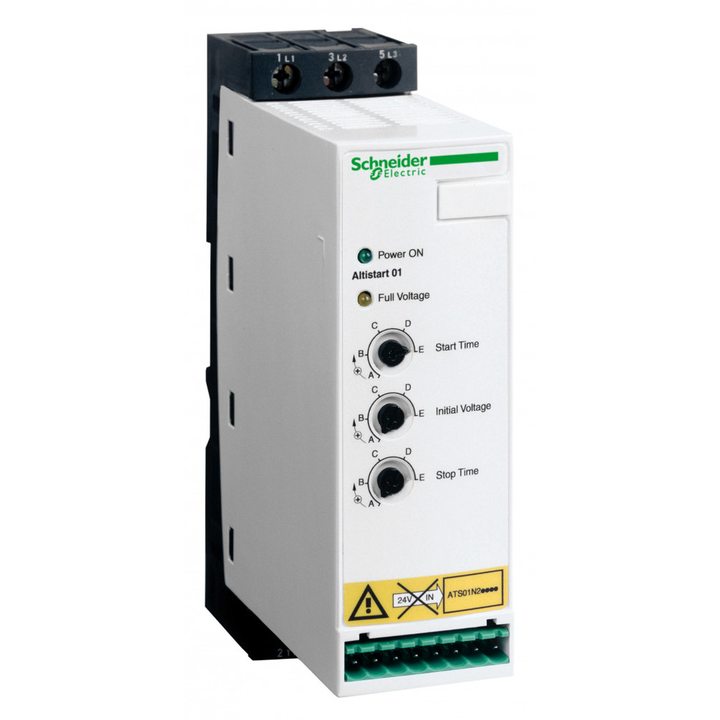

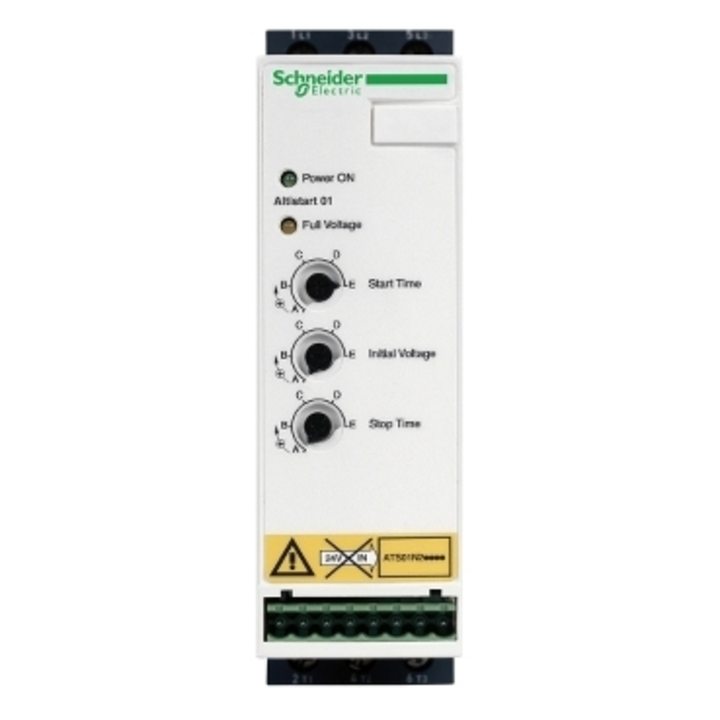

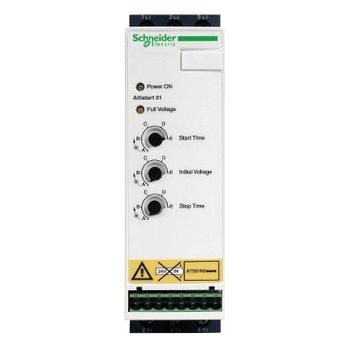

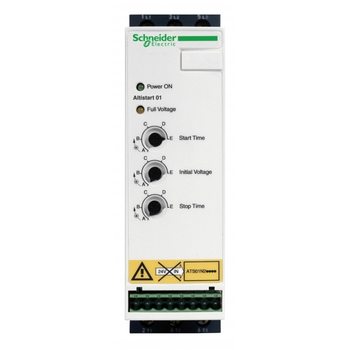

УСТР-ВО ПЛАВН ПУСКА ATS01 32A 400-480В
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: Schneider Electric ШНЕЙДЕР ЭЛЕКТРИК
- Код товара: ATS01N232RT
- Артикул: ATS01N232RT
- Ом код: 406-700
Основные характеристики
Все характеристики
[us] номинальное напряжение сети:
460...480 В - 10...10 %
Виброустойчивость:
1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
Доступные функции:
Встроенный байпас
Категория применения:
AC-53B в соответствии с EN/IEC 60947-4-2
Код совместимости:
ATS01N2
Эта защищенная светодиодная лампа серии Harmony XVB от Schneider Electric выпускается в качестве запасной детали, работает от 230 В переменного тока и излучает проблесковое красное свечение.
Устройства плавного пуска AltistartХарактеристики
[us] номинальное напряжение сети
460...480 В - 10...10 %
Виброустойчивость
1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
Доступные функции
Встроенный байпас
Категория применения
AC-53B в соответствии с EN/IEC 60947-4-2
Код совместимости
ATS01N2
Краткое название устройства
ATS01
Макс. коммутируемый ток
релейные выходы: 2 А в 250 В пер. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка релейные выходы: 2 А в 30 В пост. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка
Маркировка
CE
Минимальный коммутируемый ток
10 мА в 6 В пост. ток для релейные выходы
Мощность двигателя, л.с.
20 лс, 3 фазы в 460...480 В
Назначение продукта
асинхронные электродвигатели
Напряжение дискретного входа
24...40 V
Напряжение дискретного выхода
24 В (пределы напряжения: 6...30 V) логика с открытым коллектором
Напряжение цепи управления
встроенный в пускатель
Номинал пускателя icl
32 А
Пределы напряжения питания
414-528 В
Продолжительность пуска
регулируем. от 1 до 10 с 1 s / 50 10 s / 5 5 s / 10
Пусковой момент
30...80 % пускового момента при прямом пуске двигателя
Рассеиваемая мощность, вт
4.5 Вт при полной нагрузке и при завершении пуска 324.5 Вт в переходном состоянии
Серия
Altistart 01
Сертификаты
B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой об CCC UL CSA C-Tick ГОСТ
Символ времени остановки
регулируем. от 1 до 10 с
Специальная область применения продукта
простая машина
Стандарты
EN/IEC 60947-4-2
Степень загрязнения
2 в соответствии с EN/IEC 60947-4-2
Степень защиты IP
IP20
Стиль сборки
с радиатором
Температура окружающего воздуха при хранен
-25-70 °C в соответствии с EN/IEC 60947-4-2
Тип дискретного входа
логический (LI1, LI2, BOOST(УСИЛЕНИЕ)) функции "останов", "пуск" и "усиленный пусковой момент"
Тип дискретного выхода
логика с открытым коллектором LO1 конец сигнала пуска релейные выходы R1A, R1C нет
Тип дискретных входов
положительный LI1, LI2, BOOST(УСИЛЕНИЕ) при Состоянии 0: < 5 В и 13 В, >= 0.5 mA
Тип продукта
устройство плавного пуска
Тип пуска
пуск с постепенным увеличением напряжения
Ток дискретного выхода
2 А DC-13 3 А AC-15
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Частота сети
47,5...63 Гц
Частота сети питания
50...60 Hz - 5...5 %
Число фаз
3 фазы
Электрическое соединение
винтовой зажим 4 мм - жесткий 1 1...10 мм² AWG 8 Силовая цепь клеммный блок с винтовыми зажимами - гибкий Без наконечника 2 0,5...1,5 мм² AWG 16 Цепь управления клеммный блок с винтовыми зажимами - жесткий 1 0,5...2,5 мм² AWG 14 Цепь управления винтовой зажим 4 мм - жесткий 2 1...6 мм² AWG 10 Силовая цепь клеммный блок с винтовыми зажимами - жесткий 2 0,5...1 мм² AWG 17 Цепь управления клеммный блок с винтовыми зажимами - гибкий С кабельным наконечником 1 0,5...1,5 мм² AWG 16 Цепь управления винтовой зажим 4 мм - гибкий Без наконечника 1 1,5...10 мм² AWG 8 Силовая цепь клеммный блок с винтовыми зажимами - гибкий Без наконечника 1 0,5...2,5 мм² AWG 14 Цепь управления винтовой зажим 4 мм - гибкий С кабельным наконечником 2 1...6 мм² AWG 10 Силовая цепь винтовой зажим 4 мм - гибкий Без наконечника 2 1,5...6 мм² AWG 10 Силовая цепь
Электромагнитная совместимость
Наведенные и излучаемые помехи уровень В в соответствии с CISPR 11 стойкость к переходным процессам уровень 4 в соответствии с МЭК 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с МЭК 61000-4-3 кратковременные исчезновения и колебания напряжения в соответствии с IEC 61000-4-11 импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5 Наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с МЭК 61000-4-12 Электростатический разряд уровень 3 в соответствии с МЭК 61000-4-2 электромагнитная совместимость в соответствии с EN 50082-1 электромагнитная совместимость в соответствии с EN 50082-2 гармоники в соответствии с IEC 1000-3-2 гармоники в соответствии с IEC 1000-3-4 стойкость к наведенным помехам, вызванных электромагн уровень 3 в соответствии с МЭК 61000-4-6
