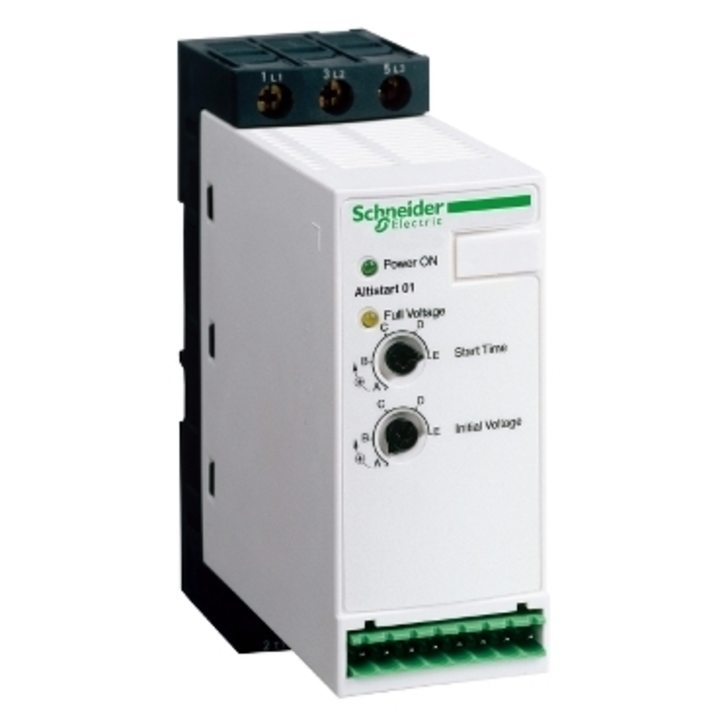

УСТР-ВО ПЛАВН ПУСКА ATS01 25A 110-480В
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: Schneider Electric ШНЕЙДЕР ЭЛЕКТРИК
- Код товара: ATS01N125FT
- Артикул: ATS01N125FT
- Ом код: 406-698
Основные характеристики
Все характеристики
[us] номинальное напряжение сети:
110...480 В - 10...10 %
Виброустойчивость:
1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
Диапазон мощности:
2.2-3 кВт в 200-240 В 3 фазы 2.2-3 кВт в 200-240 В 1 фаза 4-6 кВт в 200-240 В 3 фазы 7-11 кВт в 200-240 В 3 фазы 7-11 кВт в 380-440 В 3 фазы
Доступные функции:
встроенный байпас
Информация о ремонтопригодности:
Подлежит замене
Устройства плавного пуска Altistart
Характеристики
[us] номинальное напряжение сети
110...480 В - 10...10 %
Виброустойчивость
1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
Диапазон мощности
2.2-3 кВт в 200-240 В 3 фазы 2.2-3 кВт в 200-240 В 1 фаза 4-6 кВт в 200-240 В 3 фазы 7-11 кВт в 200-240 В 3 фазы 7-11 кВт в 380-440 В 3 фазы
Доступные функции
встроенный байпас
Информация о ремонтопригодности
Подлежит замене
Категория применения
AC-53B в соответствии с EN/IEC 60947-4-2
Код совместимости
ATS01N1
Краткое название устройства
ATS01
Маркировка
CE
Мощность двигателя, кВт
11 кВт, 3 фазы в 400 В 3 кВт, 3 фазы в 230 В 4 кВт, 3 фазы в 230 В 9 кВт, 3 фазы в 400 В 7.5 кВт, 3 фазы в 400 В 5.5 кВт, 3 фазы в 230 В 2.2 кВт, 1 фаза в 230 В
Мощность двигателя, л.с.
11 лс, 3 фазы в 460 В 2 лс, 3 фазы в 210 V 3 лс, 3 фазы в 210 V 5 лс, 3 фазы в 230 В 9 лс, 3 фазы в 460 В 7.5 лс, 3 фазы в 230 В
Назначение продукта
асинхронные электродвигатели
Напряжение цепи управления
110 В пер. ток +/- 10 % в 35 мА 24 В пер./пост. тока +/- 10 % в 30 мА 240 V пер. ток +/- 10 % в 80 мА
Номинал пускателя icl
25 А
Пределы напряжения питания
99-528 В
Продолжительность пуска
1 s / 100 5 s / 20 регулируем. от 1 до 5 с
Пусковой момент
30...80 % пускового момента при прямом пуске двигателя
Рассеиваемая мощность, вт
1 Вт при полной нагрузке и при завершении пуска 126 Вт в переходном состоянии
Серия
Altistart 01
Сертификаты
B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой обмоткой двигат. C-Tick CCC ГОСТ CSA UL
Специальная область применения продукта
простая машина
Стандарты
EN/IEC 60947-4-2
Степень загрязнения
2 в соответствии с EN/IEC 60947-4-2
Степень защиты IP
IP20
Стиль сборки
с радиатором
Температура окружающего воздуха при хранении
-25-70 °C в соответствии с EN/IEC 60947-4-2
Тип продукта
устройство плавного пуска
Тип пуска
пуск с постепенным увеличением напряжения
Тип пускателя
soft starter
Ток дискретного выхода
2 А DC-13 3 А AC-15
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Частота сети
47,5...63 Гц
Частота сети питания
50...60 Hz - 5...5 %
Число фаз
1 фаза
Электрическое соединение
винтовой зажим 4 мм - Жесткий 1 1...10 mm² AWG 8 силовая цепь клеммный блок с винтовыми зажимами - Гибкий Без наконечника 2 0,5...1,5 мм² AWG 16 цепь управления клеммный блок с винтовыми зажимами - Жесткий 1 0,5...2,5 мм² AWG 14 цепь управления винтовой зажим 4 мм - Жесткий 2 1...6 mm² AWG 10 силовая цепь клеммный блок с винтовыми зажимами - Жесткий 2 0,5...1 мм² AWG 17 цепь управления клеммный блок с винтовыми зажимами - Гибкий С кабельным наконечником 1 0,5...1,5 мм² AWG 16 цепь управления винтовой зажим 4 мм - Гибкий Без наконечника 1 1,5...10 мм² AWG 8 силовая цепь клеммный блок с винтовыми зажимами - Гибкий Без наконечника 1 0,5...2,5 мм² AWG 14 цепь управления винтовой зажим 4 мм - Гибкий С кабельным наконечником 2 1...6 mm² AWG 10 силовая цепь винтовой зажим 4 мм - Гибкий Без наконечника 2 1,5...6 мм² AWG 10 силовая цепь
Электромагнитная совместимость
наведенные и излучаемые помехи уровень В в соответствии с CISPR 11 стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3 кратковременные исчезновения и колебания напряжения в соответствии с IEC 61000-4-11 импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5 наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с IEC 61000-4-12 электростатический разряд уровень 3 в соответствии с IEC 61000-4-2 электромагнитная совместимость в соответствии с EN 50082-1 электромагнитная совместимость в соответствии с EN 50082-2 гармоники в соответствии с IEC 1000-3-2 гармоники в соответствии с IEC 1000-3-4 стойкость к наведенным помехам, вызванных электромагнитными полями уровень 3 в соответствии с IEC 61000-4-6
