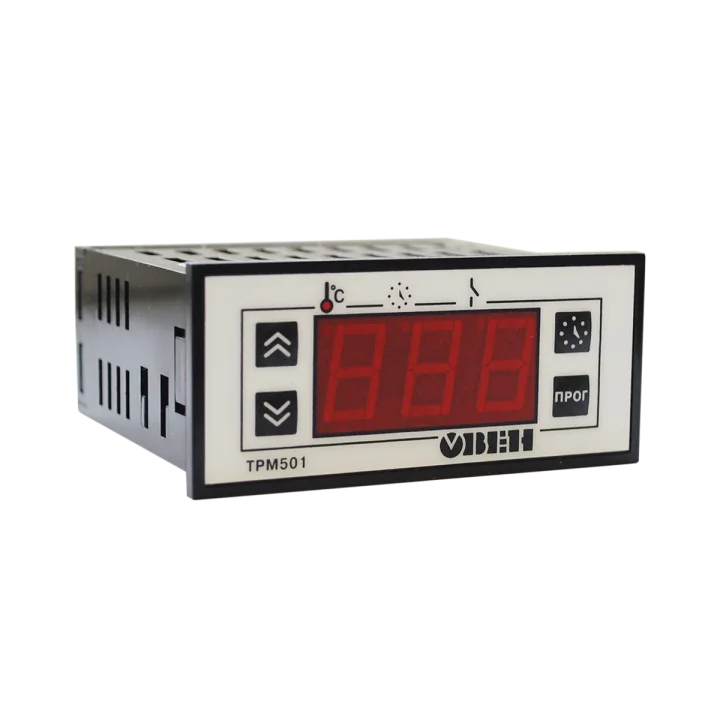

ТРМ501 регулятор с цифровым таймером

Напряжение питания

12 В (постоянного или переменного тока)

Допустимое отклонение напряжения питания

-10 ...+10 %

Максимально допустимый ток источника питания

250 мА

Время опроса входных каналов, не более

1 с

Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика)

±0,5 %

Входное сопротивление прибора для унифицированного сигнала:

- тока 0...5 мА, 0...20 мА, 4...20 мА;

10 Ом ±0,5 %

- напряжения 0...100 мВ, 0...50 мВ.

не менее 100 кОм

Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП")

0...0,8 В

Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП")

2,4...30 В

Выходное сопротивление устройства внешнего управления таймером

не более 1 кОм

Количество встроенных выходных э/м реле

2

Максимально допустимый ток, коммутируемый контактами э/м реле

8 А при 220 В 50 Гц и cos φ > 0,4

ТРМ501

0...999 мин

ТРМ501-C

0...999 с

ТРМ501-Д

0...99,9 с

ТРМ501

1 мин

ТРМ501-С

1 с

ТРМ501-Д

0,1 с

Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели

щитовой Щ3, 76×34×70 мм, IP54

00

ТСМ 100М W100=1,426

-50...+200 °C

1 °C

01

TCM 50M W100=1,426

-50...+200 °C

1 °C

02

TCП 100П W100=1,385 (Pt100)

-99...+650 °C

1 °C

03

ТСП 100П W100=1,391

-99...+650 °C

1 °C

04

ТХК(L)

-99...+750 °C

1 °C

05

ТХА(K)

-99...+999 °C

1 °C

06

Напряжение 0…50 мВ

0...100 %

0,1 %

07

ТСП 50П W100=1,385

-99...+650 °C

1 °C

08

ТСП 50П W100=1,391

-99...+650 °C

1 °C

09

TCM 50M W100=1,428

-99...+200 °C

1 °C

10

Ток 4…20 мА

0...100 %

0,1 %

11

Ток 0…20 мА

0...100 %

0,1 %

12

Ток 0…5 мА

0...100 %

0,1 %

13

Напряжение 0…100 мВ

0...100 %

0,1 %

14

ТСМ 100М W100=1,428

-50...+200 °C

1 °C

15

ТСМ гр. 23

-50...+200 °C

1 °C

19

ТНН(N)

-99...+999 °C

1 °C

20

ТЖК(J)

-99...+900 °C

1 °C
