Реле контроля напряжения РН-102

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПАСПОРТ

Реле контроля напряжения цифр. 160-280В 32А 240В тип РН-102

Имеет все функции реле напряжения РН-101, но выполнено в корпусе с креплением на стандартную DIN- рейку. Защищает потребителей любой мощности: реле, включенными в разрыв питания нагрузки; при мощности нагрузки до 3,5 кВт (до 16 А) отключение производится непосредственно выходными контактами; при мощности, превышающей 3,5 кВт (16 А) управляет цепью питания катушки магнитного пускателя, соответствующей мощности

Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

Реле может работать в четырех независимых режимах:

• реле напряжения;
• реле минимального напряжения;
• реле максимального напряжения;
• реле времени с задержкой на включение.

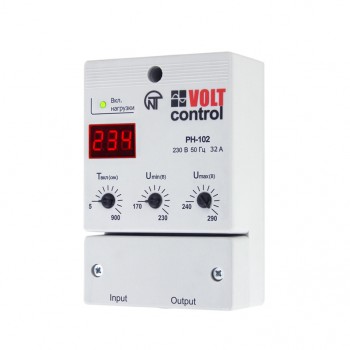

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

• текущее действующее значение напряжения;
• точное значение устанавливаемого параметра;
• время автоматического повторного включения (АПВ);
• аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• задержку времени включения нагрузки после восстановления параметров сети.

В состав РН-102 входит сетевой фильтр, защищающий подключаемую нагрузку от высоковольтных импульсных помех.

Реле контроля напряжения РН-102 применение

Реле контроля напряжения РН-102 - это устройство, предназначенное для контроля напряжения в электрической сети. Реле устанавливают в электрической сети и используются для защиты оборудования от перенапряжения и отпадения напряжения.

Реле РН-102 может быть использовано для контроля напряжения в различных типах электрических сетей, включая однофазные и трехфазные системы. Оно может использоваться для защиты широкого диапазона электроприборов и оборудования, включая компьютеры, принтеры, телевизоры, светильники, холодильники, кондиционеры и другие устройства.

Реле РН-102 обеспечивает автоматическую защиту оборудования от перенапряжения и отпадения напряжения в электрической сети. Если напряжение в сети превышает заданный порог, реле автоматически отключает питание оборудования. Когда напряжение восстанавливается до нормального уровня, реле автоматически включает питание обратно.

Таким образом, реле контроля напряжения РН-102 предназначено для обеспечения безопасной и стабильной работы электроприборов и оборудования в условиях перенапряжения и отпадения напряжения в электрической сети.

Реле контроля напряжения РН-102 арт: 3425600102-0 приобрести в интернет - магазине Электро ОМ
