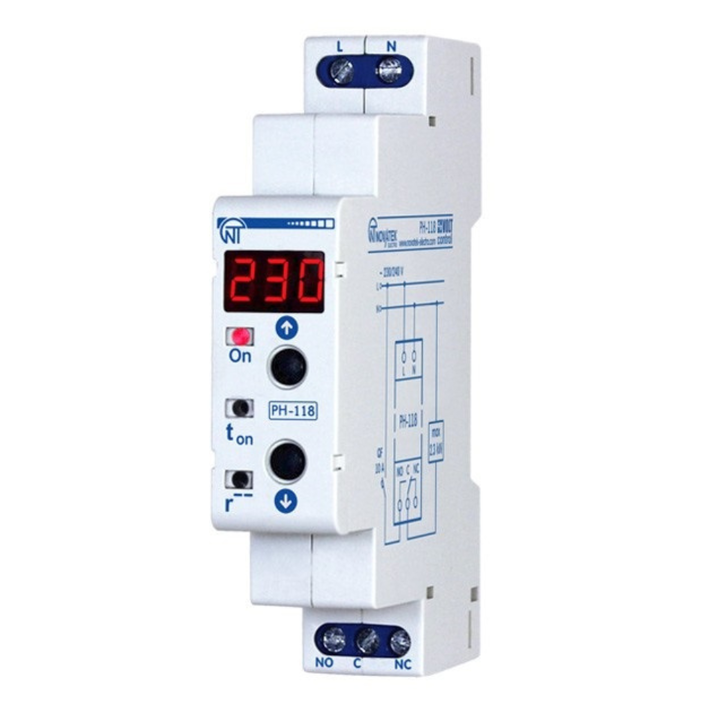

Реле напряжения РН-118

РН-118 (РН-119)

предназначено для отключения бытовой и промышленной однофазной нагрузки любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Характеристики

• Номинальное переменное однофазное напряжение питания сети, В 230/240
• Частота сети, Гц 47 – 65
• Гармонический состав (несинусоидальность) напряжения питания, ГОСТ 32144-2013
• Диапазон регулирования по Umin, В 160 – 220
• Диапазон регулирования по Umax, В 230 – 290
• Диапазон регулирования времени АПВ (ton) , с 5 – 900
• Фиксированное время срабатывания по Umax , с 0,5
• Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, с, не более 0,02
• Фиксированная задержка отключения по Umin, с 7
• Фиксированное время срабатывания при снижении напряжения ниже 145 В, с 0,15
• Максимальный коммутируемый ток (активной нагрузки) РН-118, А 10
• Максимальный коммутируемый ток (активной нагрузки) РН-119, А 16
• Точность определения порога срабатывания по напряжению, В до 3
• Минимальное напряжение, при котором сохраняется работоспособность, В 100
• Максимальное напряжение, при котором сохраняется работоспособность, В 420
• Гистерезис возврата по напряжению, В 4 – 5
• Мощность потребления (при неподключенной нагрузке), Вт до 3,5
• Коммутационный ресурс выходных контактов:
  - под нагрузкой 16 А (cos φ = 1,0), раз, не менее 100 тыс.
  - под нагрузкой 5 А (cos φ = 1,0), раз, не менее 1 млн.
• Назначение изделия Аппаратура управления и распределения
• Номинальный режим работы Продолжительн.
• Климатическое исполнение УХЛ 3.1
• Степень защиты лицевой панели IР40
• Степень защиты клеммника IР20
• Допустимая степень загрязнения II
• Категория перенапряжения II
• Класс защиты от поражения электрическим током II
• Номинальное напряжение изоляции, В 450
• Номинальное импульсное выдерживаемое напряжение, кВ 2,5
• Сечение проводов для подключения к клеммам, мм 0,3 - 3,3
• Момент затяжки винтов клемм, Н*м 0,4
• Масса, кг, не более 0,100
• Габаритные размеры, HxBxL, мм 90х65х18
