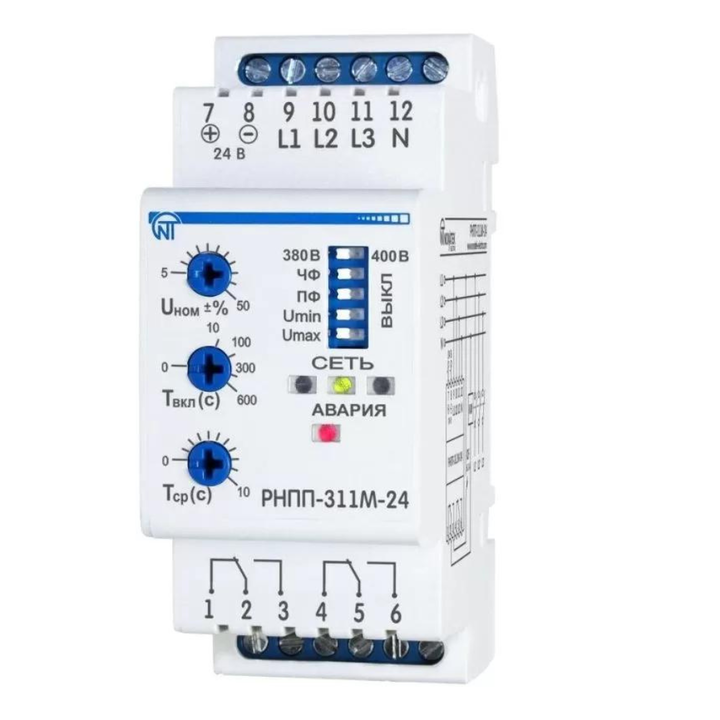

Реле контроля напряжения РНПП-311М

Реле напряжения РНПП-311М

предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

• выход действующего значения напряжения за пределы допустимых порогов;
• нарушения последовательности и слипание фаз;
• нарушения полнофазности и симметричности сетевого напряжения.
• Устройство контроллирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Светодиоды на лицевой панели реле индицируют:

• наличие напряжения в сети;
• состояние нагрузки (включена или отключена);
• вид возникшей аварии.

Регулировочные потенциометры позволяют пользователю установить:

• порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);
• задержку времени включения нагрузки после восстановления параметров сети;
• время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.

С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 400 / 415 В, а также включить или отключить контроль следующих параметров сети:

• последовательности и слипания фаз;
• полнофазности и симметричности сетевого напряжения;
• понижения напряжения;
• повышения напряжения.

Соответствующие комбинации положения переключателей позволяют РНПП-311М работать в различных режимах:

• режим полного контроля напряжения сети;
• режим контроля минимального/максимального напряжения;
• режим контроля минимального напряжения;
• режим контроля максимального напряжения;
• режим контроля наличия фаз;
• режим контроля неправильной последовательности и наличия слипания фаз;
• режим контроля перекоса фаз.
• Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.

Предусмотрена возможность подключения оперативного питания 24 В (под заказ).
