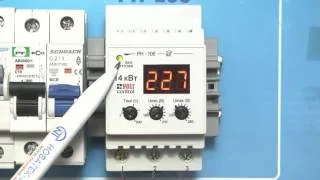

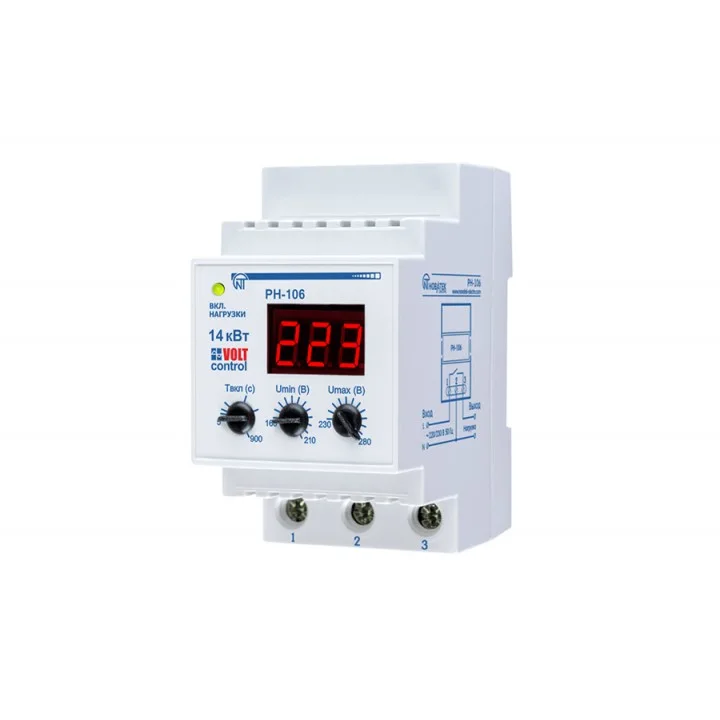

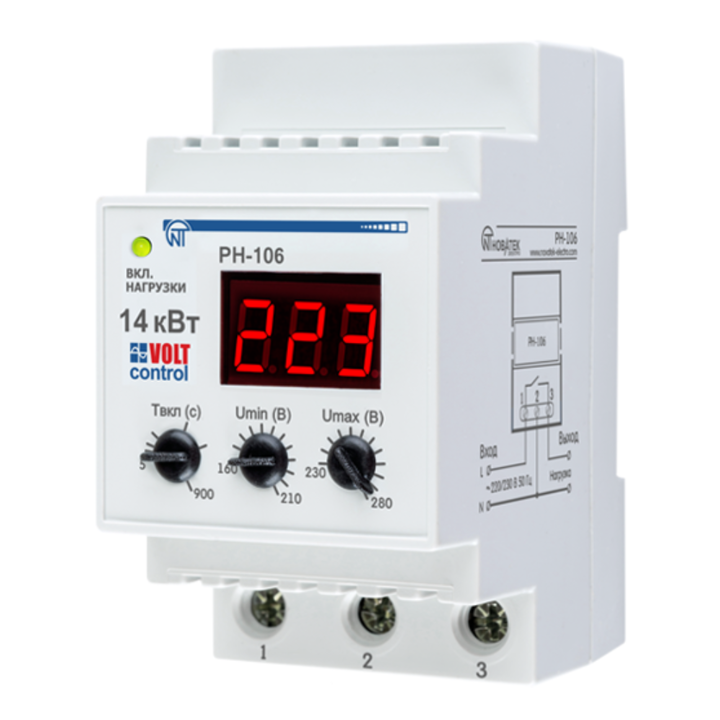

Реле контроля напряжения РН-106

Реле контроля напряжения РН-106

Есть в наличии
Рейтинг:

Есть в наличии 2850
2 850 руб.

стоимость погонажных изделий указанна за 1 метр

Отправить заявку на почту: info@om-ek.ru

📞 +7 (343) 288-79-59



Основные характеристики Все характеристики
Габариты, ДхШхВ: 52,5 x 93 x 66,5
Гарантия, лет: 10
Диапазон регулирования по: - Umin, В160 – 210 - Umах, В230 – 280 - время АПВ, с5 – 900
Защита от перегрева: есть
Максимальная коммутируемая мощность: 14кВт

Наименование  / Значение

РН-104 / РН-106
Максимальный коммутируемый ток при активной нагрузке, A 40 /  63
Максимальная коммутируемая мощность при активной нагрузке, кВт 9 / 14
Максимальная коммутируемая мощность при сos j=1,0, кВА
Максимальная коммутируемая мощность при сos j=0,4, кВА
9, -1,6 /  14 -2,0

Защита от перегрева нет / есть


Частота сети, Гц 47-65
Диапазон регулирования: - срабатывания по Umin, В 160 – 210
- срабатывания по Umах, В 230 – 280
- время АПВ, с 5 – 900
Максимальное напряжение, при котором сохраняется работоспособность, В 420
Установка (монтаж) изделия DIN-рейка 35 мм
Степень защиты лицевой панели IP40
Степень защиты клемм IP10
Класс защиты от поражения электрическим током II
Климатическое исполнение УХЛ4
Допустимая степень загрязнения II
Категория перенапряжения II
Номинальное напряжение изоляции, В 450
Номинальное импульсное выдерживаемое напряжение, кВ 2,5
Сечение проводов для подключения к клеммам, мм2
0,5 – 16,0
Момент затяжки винтов клеммника, Н*м 2±0,2
Фиксированное время срабатывания по Umах, с 1
Фиксированная задержка отключения по Umin, с 7
Фиксированное время срабатывания при импульсном повышении напряжения
более 420 В при длительности импульса более 1,5 мс, не более, с 0,02
Фиксированное время срабатывания при снижении напряжения более 60 В от
уставки по Umin или при снижении напряжения ниже 145 В, с 0,12
Фиксированное время срабатывания при повышении напряжения более 30 В
от уставки по Umах или при повышении напряжения выше 285 В, с 0,12
Время подготовки к работе после подачи питания, с 0,3 – 0,4
Точность определения порога срабатывания по напряжению, не хуже, В 3
Гистерезис возврата по напряжению, В 4 – 5
Ток потребления от сети, не более, мА 10
Коммутационный ресурс выходных контактов:
- электрический ресурс, не менее, раз 10 тыс.
- механический ресурс, не менее, раз 500 тыс.
Габаритные размеры (три модуля S), мм 52,5 x 93 x 66,5
Масса, не более, кг 0,175
Материал корпуса самозатухающий пластик.
2.2 Условия эксплуатации
Изделие предназначено для эксплуатации в следующих условиях:
§ Температура окружающей среды от минус 35 до +55 ºС;
§ Атмосферное давление от 84 до 106,7 кПа;
§ Относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.
Количество фаз: 1
Напряжение, В: 220
Род тока: Переменный (AC)
Коммутируемый ток, А: 63
Климатическое исполнение: УХЛ 3.2
Температура эксплуатации: от -35 до +46
Масса, кг: 0.175


Характеристики
Габариты, ДхШхВ
52,5 x 93 x 66,5
Гарантия, лет
10
Диапазон регулирования по
- Umin, В160 – 210 - Umах, В230 – 280 - время АПВ, с5 – 900
Защита от перегрева
есть
Максимальная коммутируемая мощность
14кВт
Максимальный коммутируемый ток (активная нагрузка)
63
Номинальное напряжение
220/230
Den K. 2020-06-30 0 0

Куплен в этом магазине: Да

Достоинства:

Простой в настройке. Крутилочки. Верхний предел поставил 242 в, а нижний 198 в. Задержка для холодильника поставил 400 сек. Если в подключенной технике к этому реле произойдет короткое замыкание, то тут защита отключит реле.м То есть тут две защиты и от сети и от короткого замыкания технике.

Недостатки:

Нет никакой смарт контроля и отключения. Простой отрубатель. Скачнет больше или меньше настроенных показателей сразу отрубит. Не советую для компа ,так как тут ИБП нужно. Но можно реле подключить ,а от него ИБП. Будет две защиты

ВНИМАНИЕ!По умолчанию идет не настроенный. При начале использования обязательно выставить показатели, которые требуется техникой. Стал наблюдать.У меня один раз в 2-3 дня отрубает, то есть скачет напряжение. Живу не на даче и не в деревне, а в многоквартирном доме. А если отгорит ноль, то тут спасет технику.

Моя оценка:
Семен Семеныч 2020-06-30 0 0

Куплен в этом магазине: Да

Ставлю уже на третью квартиру, полет нормальный.

Моя оценка:
