Поворот плавный 90град (тип Г01) ESCA 50х400мм HDZ IEK
нет в наличии
нет в наличии
5200
5 200 руб.
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: IEK ( ИЕК )
- Код товара: CPG01-0-90-050-400-HDZ
- Артикул: CPG01-0-90-050-400-HDZ
- Ом код: 277-881
Основные характеристики
Все характеристики
Вес:
1,89
Высота:
50
Длина:
530
Защитное покрытие поверхности:
Покрытие методом горячего погружения
Изменение направления:
Горизонтальный (-ая)

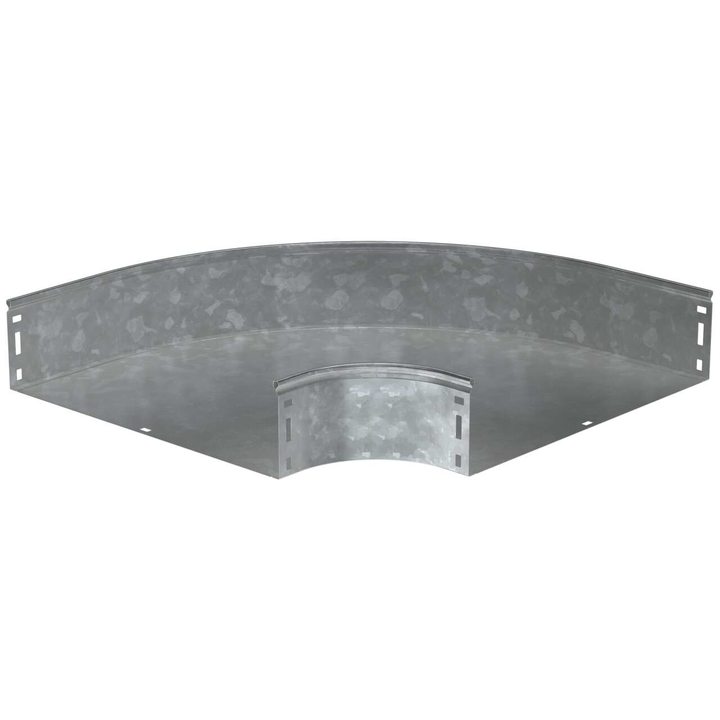

Поворот на 90° плавный предназначен для организации горизонтального поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит.
Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм).
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - База оборудования
IEK. Кабеленесущие системы.Ver4.sdf - База оборудования
IEK_Лотки и аксессуары (294617).rar - База EPLAN
IEK. Кабельные несущие системы 2023v1 ePlan-EDZ.zip
Характеристики
Вес
1,89
Высота
50
Длина
530
Защитное покрытие поверхности
Покрытие методом горячего погружения
Изменение направления
Горизонтальный (-ая)
Климатическое исполнение
У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Материал
Сталь
Нержавеющая сталь травлёная
Нет
Перфорация в основании для монтажа
Нет
Перфорированная боковая стенка
Нет
Степень защиты - IP
IP00
Температура эксплуатации
-50...40
Цвет
Светло-серый
Ширина
400
