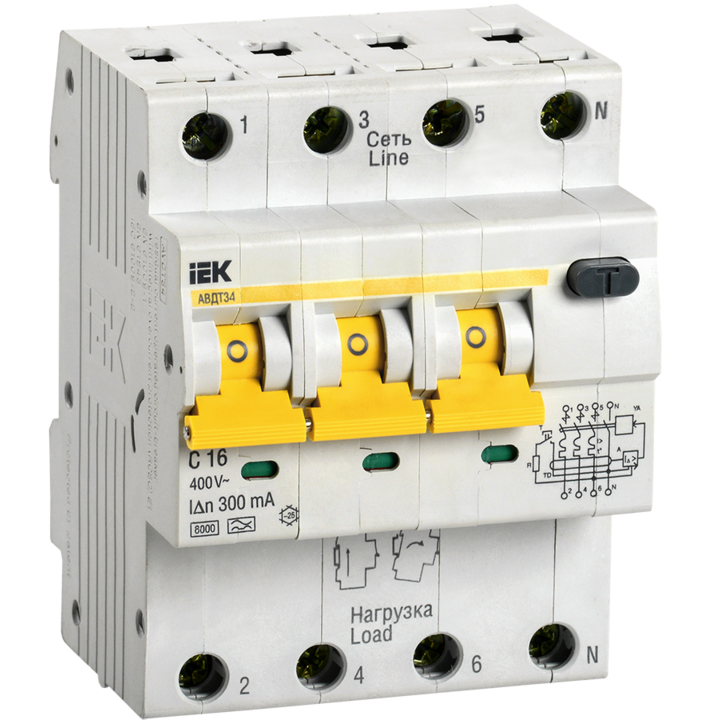

Выключатель автоматический дифференциального тока 4п C 16А 300мА тип A 6кА АВДТ-34 ИЭК
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: IEK ( ИЭК )
- Код товара: MAD22-6-016-C-300
- Артикул: MAD22-6-016-C-300
- Ом код: 092-599
Преимущества
- Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
- Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
- Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
- Высокая электрическая износостойкость - не менее 6000 включений.
- Серебросодержащие напайки на контактах.
- Широкий ассортимент номинальных токов (6, 10, 16, 20, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА)
- Индикатор положения контактов.
- Расширенный диапазон рабочих температур от –25°С до +40°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
Особенности конструкции
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Дугоотводящая пластина подвижного контакта выполнена в виде гладкой кривой, что значительно облегчает затягивание дуги в дугогасительную камеру.
Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.
Конструкция АВДТ34 обеспечивает быстрый монтаж/демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке.
Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.
Механизм свободного расцепления новой конструкции, который обеспечивает быстрый разрыв главных контактов.
Расширение линейки АВДТ34 на токи 40, 50, 63 А с уставкой в 30, 100, 300 мА.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков, занимает 4 стандартных модуля в щитке.
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки. Номинальный условный ток короткого замыкания - 6000 А. Расширенный диапазон рабочих температур от -25°С до +40°С.
Помехоустойчивая схема, исключающая ложное срабатывание: патент № RU 124453.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Документация
Сертификаты
Схемы подключения
Информационные материалы
Дополнительные изображения
- Инструкция по использованию таблиц селективности
Instrukciya_po_ispolzovaniyu_tablic_selektivnosti.pdf - Изображение
АВДТ32_34_РЭ_изд.5_сайт - ГЧ2.jpg - Таблицы селективности 01
Tablica_selektivnosti_01.xlsx - Таблицы селективности 02 с 01
Tablica_selektivnosti_02_s_01.xlsx - Изображение

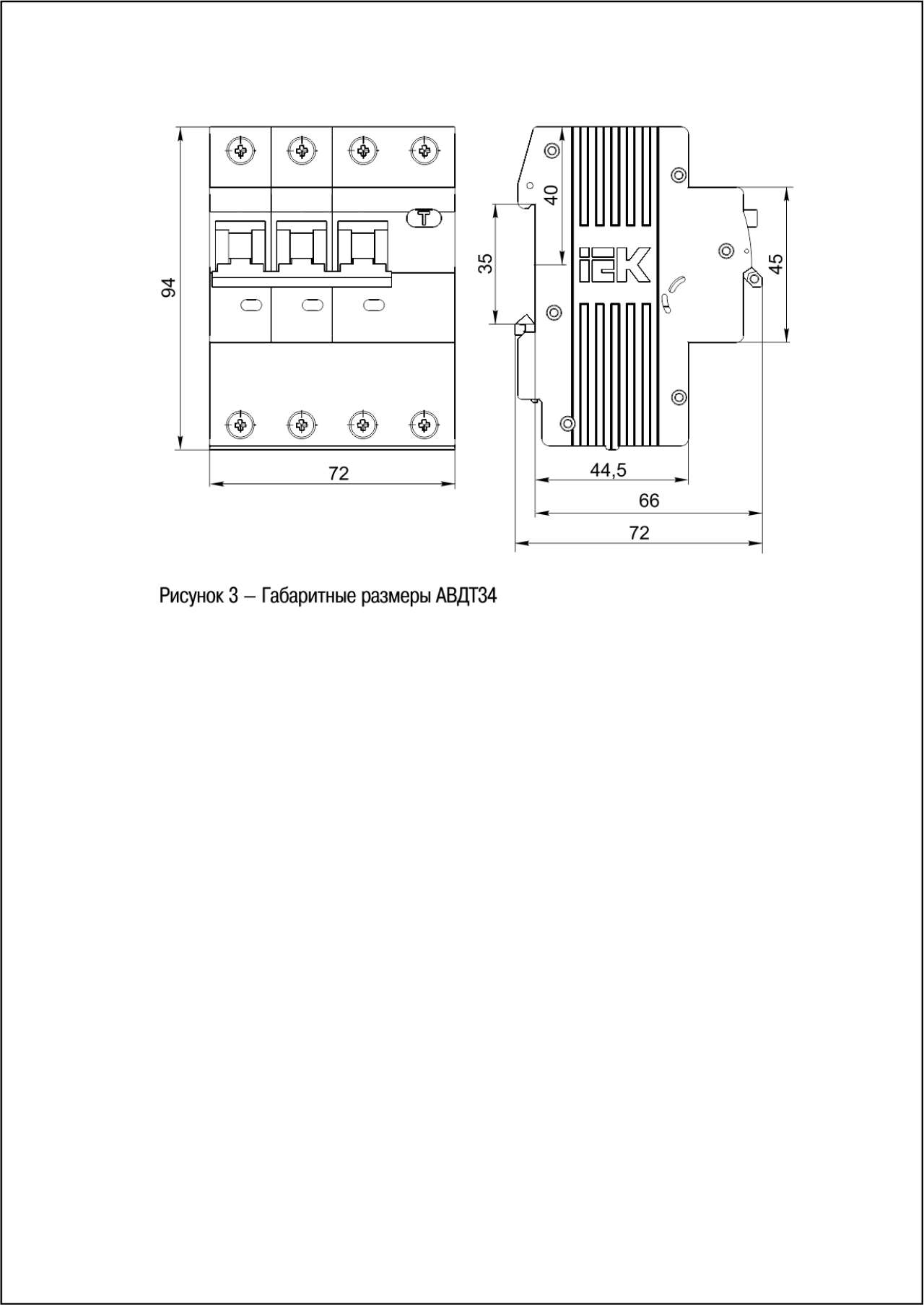

АВДТ32_34_РЭ_изд.5_сайт - СП.jpg
