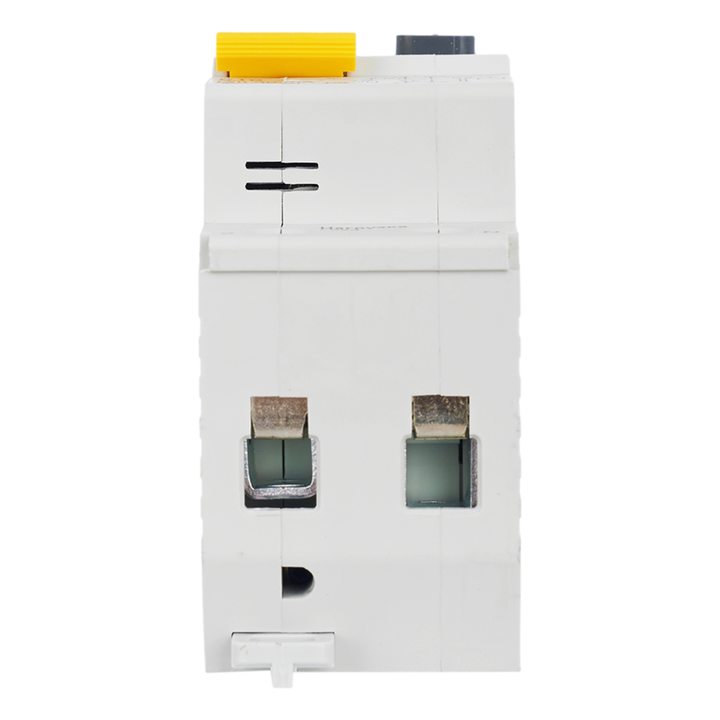

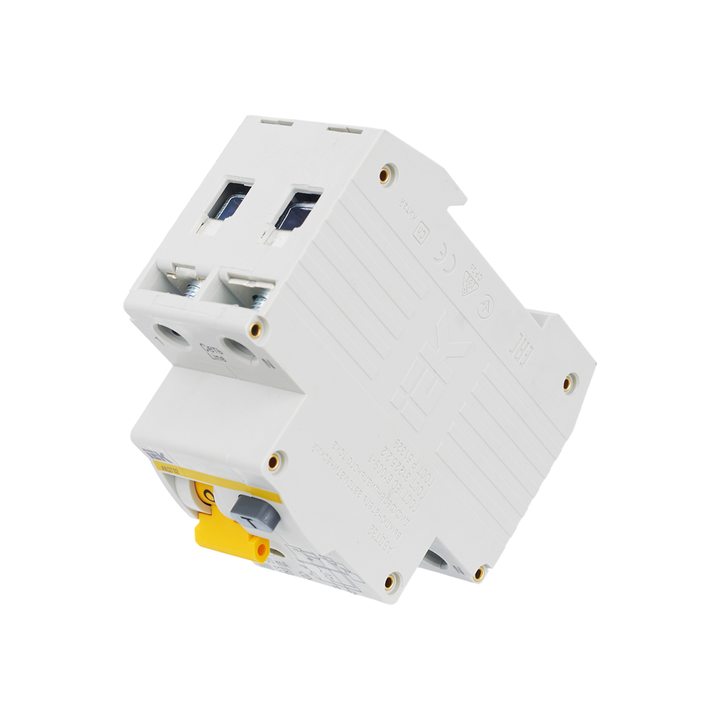

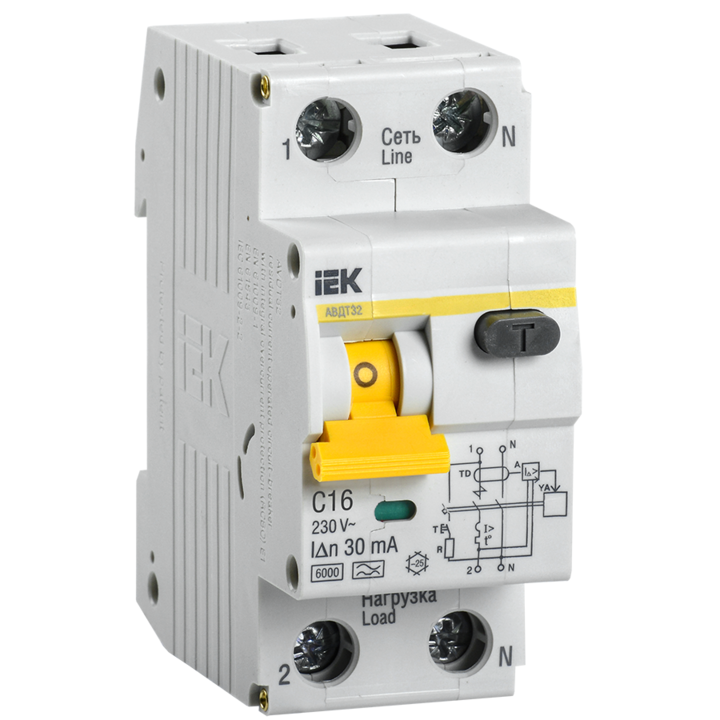

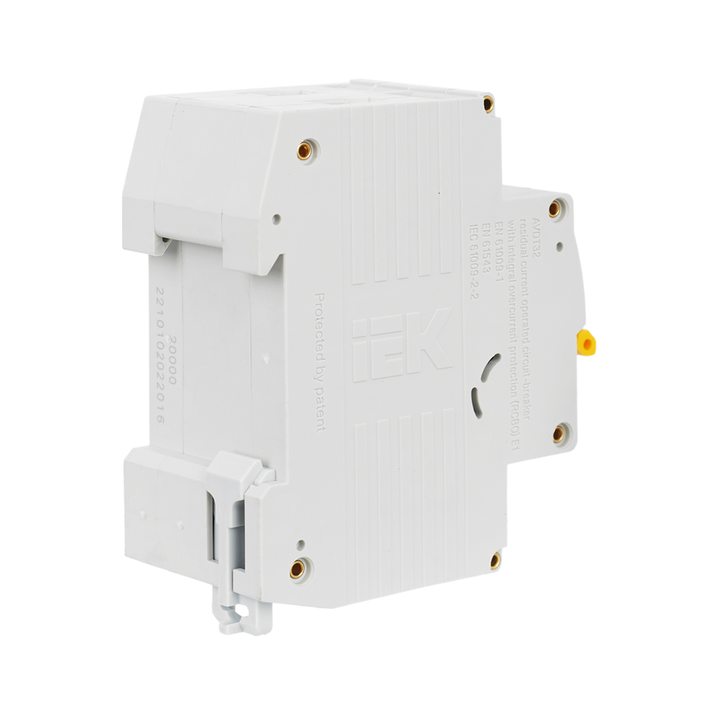

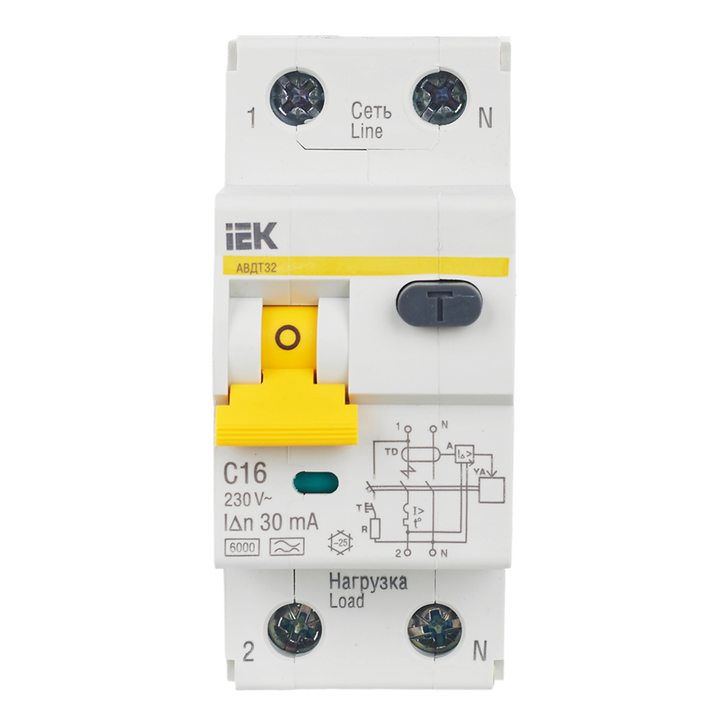

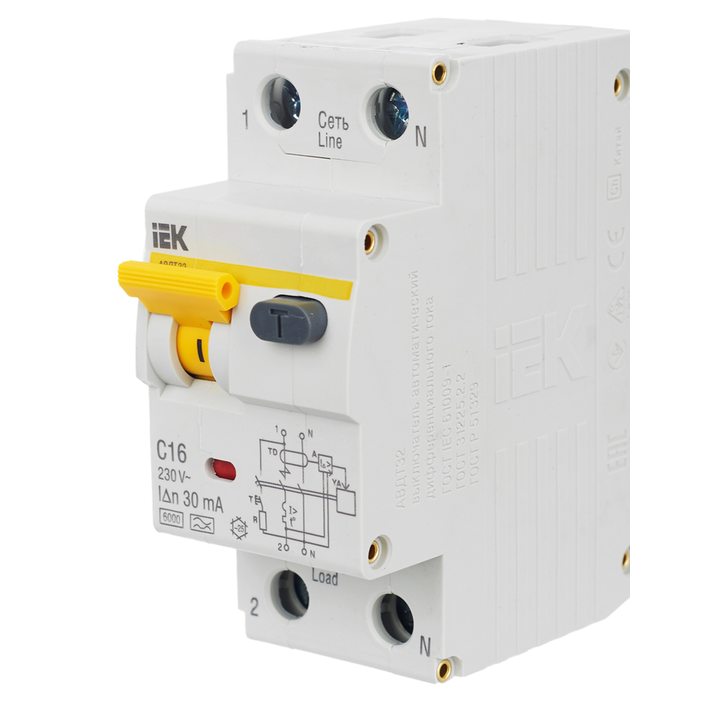

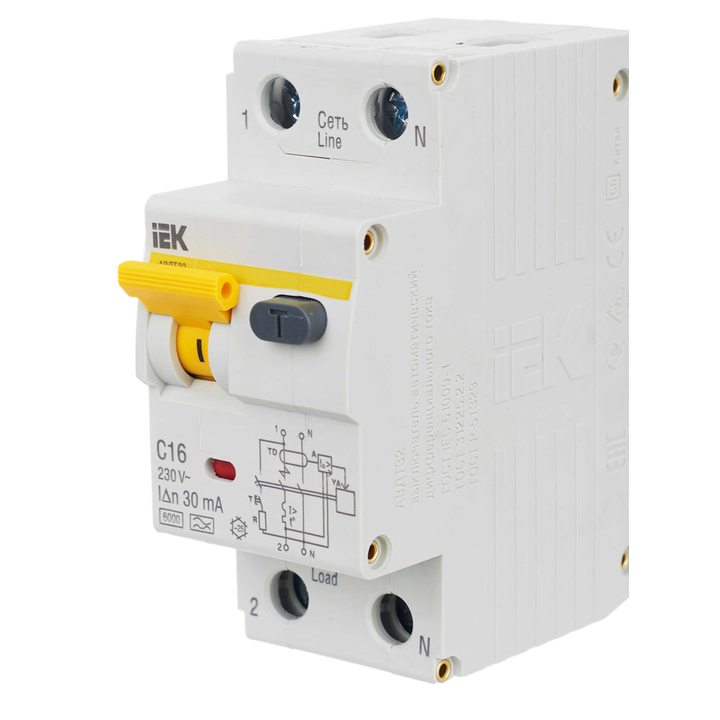

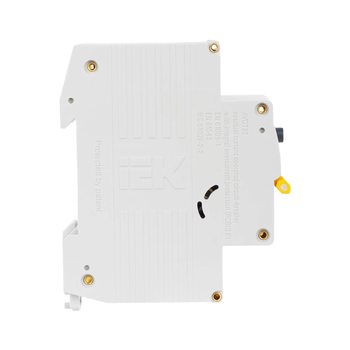

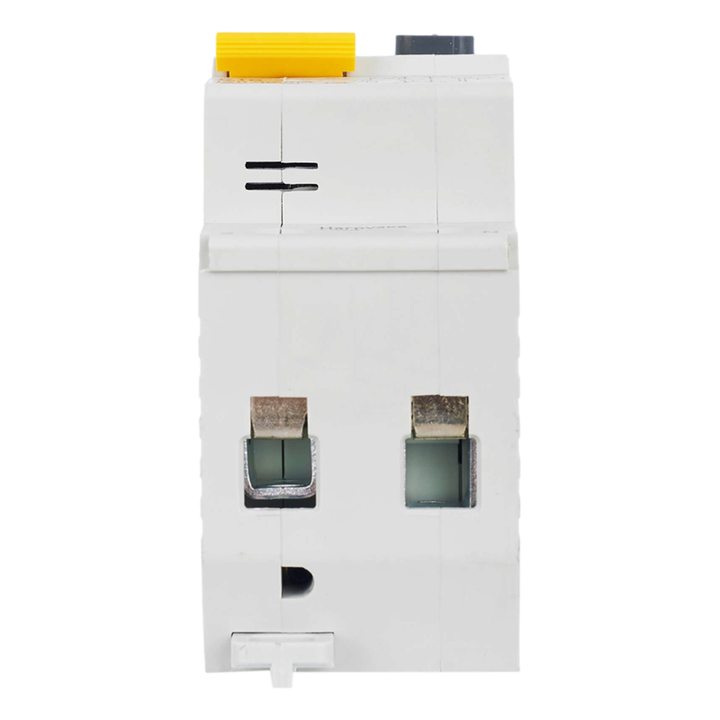

Выключатель автоматический дифференциального тока 2п (1P+N) C 16А 30мА тип A 6кА АВДТ-32 IEK MAD22-5-016-C-30
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: IEK ( ИЕК )
- Код товара: MAD22-5-016-C-30
- Артикул: MAD22-5-016-C-30
- Ом код: 025-927
Преимущества
- Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
- Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур от -25°С до +40°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
- Помехоустойчивая схема.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением (АВДТ32 для токов до 40 А).
- Быстрая монтаж/демонтаж без использования инструментов (АВДТ32 для токов 50 и 63 A).
- Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Особенности конструкции
Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-60 обеспечивает 4 вида защиты: от дифференциального тока (тока утечки), короткого замыкания, перегрузки, а также защиту внутренних частей устройства от импульсных перенапряжений.
Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Помехоустойчивая схема, исключающая ложное срабатывание: патент № RU 124453.
Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.

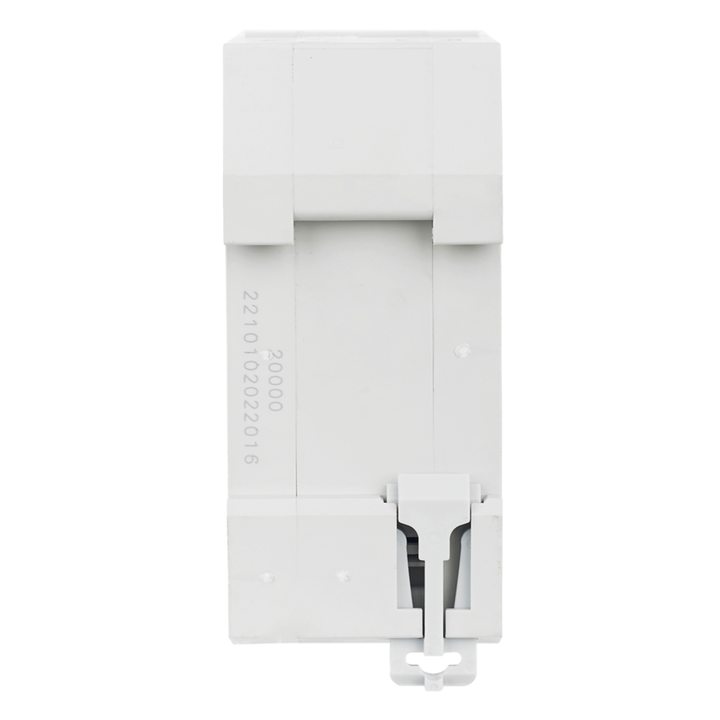

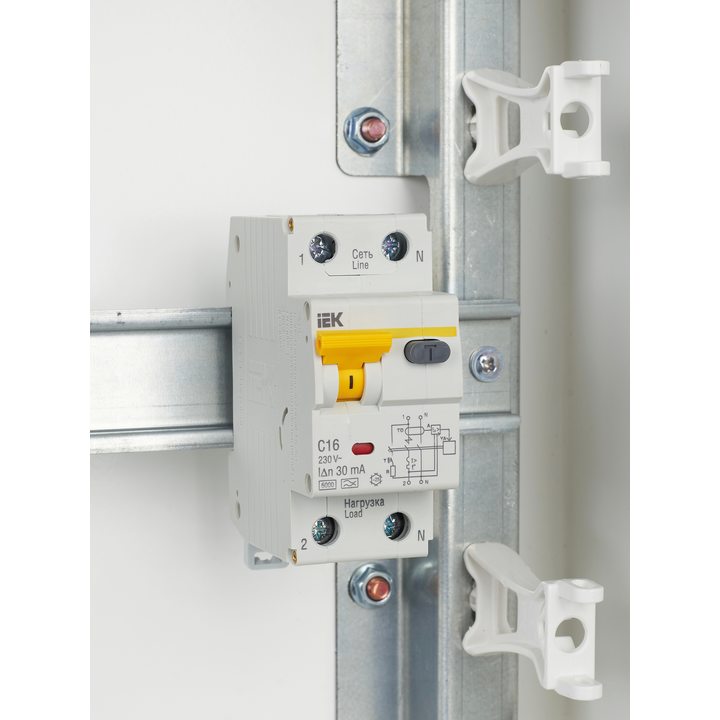

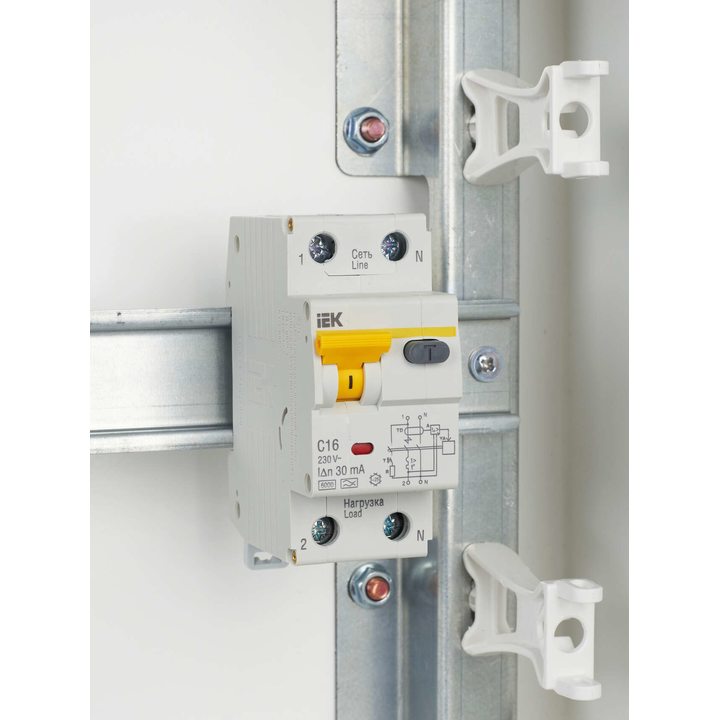

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.
Дополнительная защита от прогорания корпуса аппарата из-за дуги и отвод тепла за счет антипрогарной пластины.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
