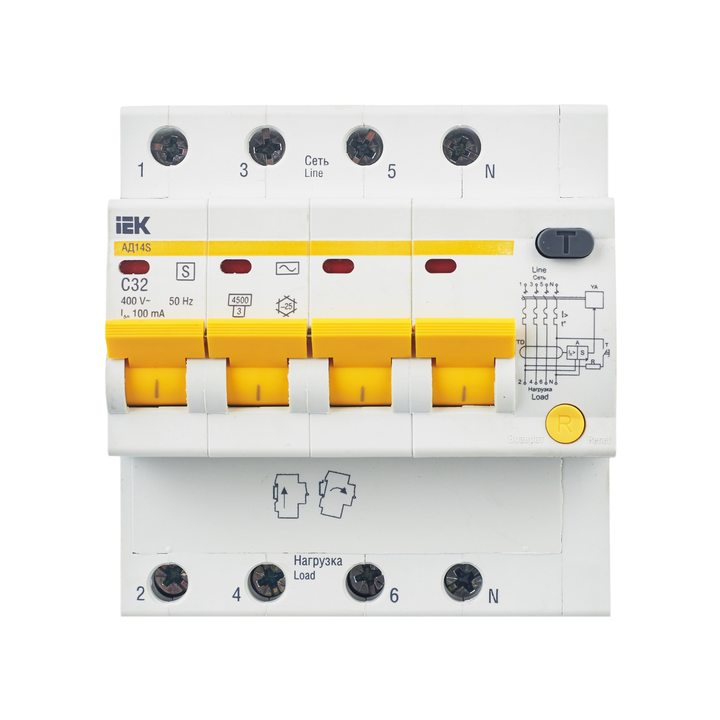

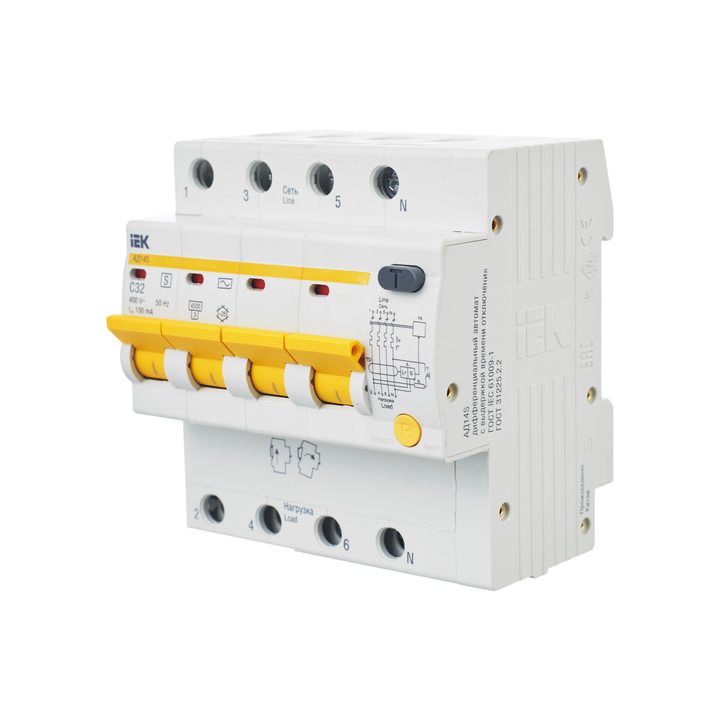

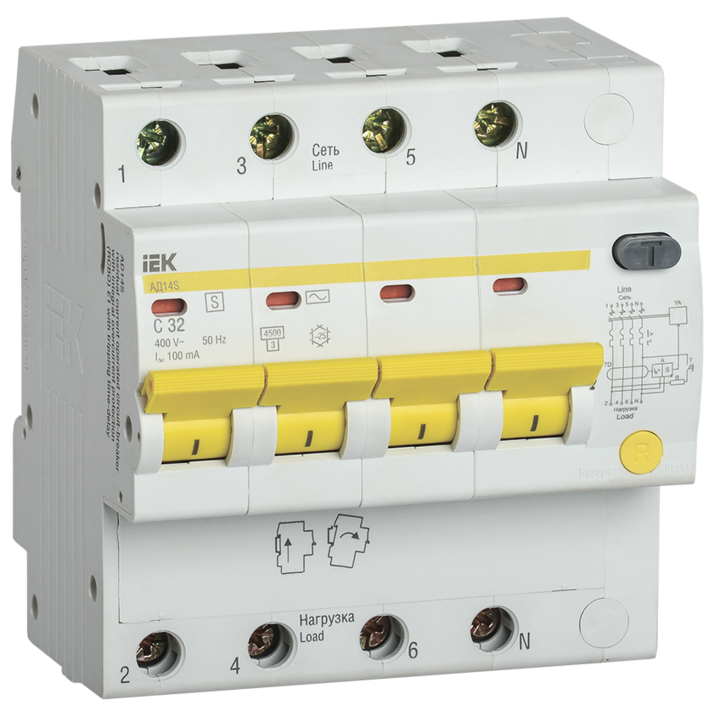

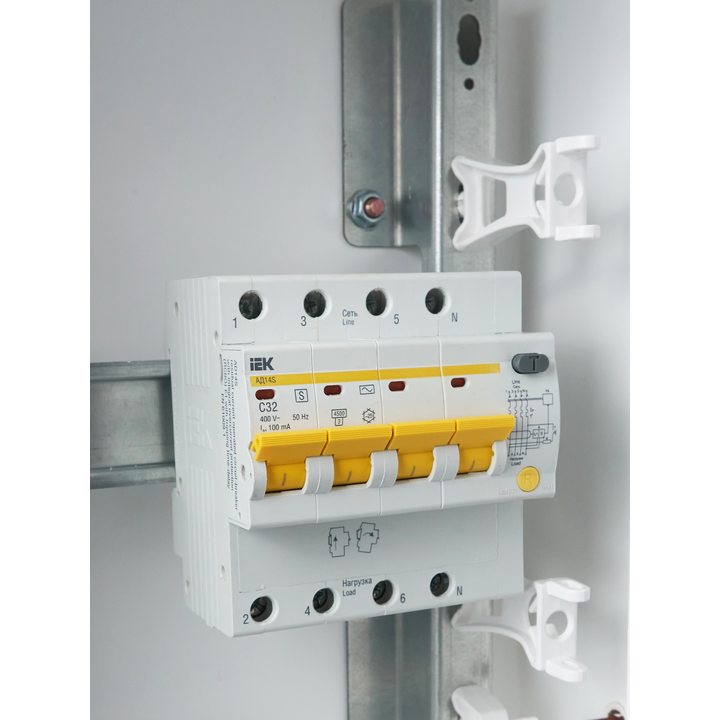

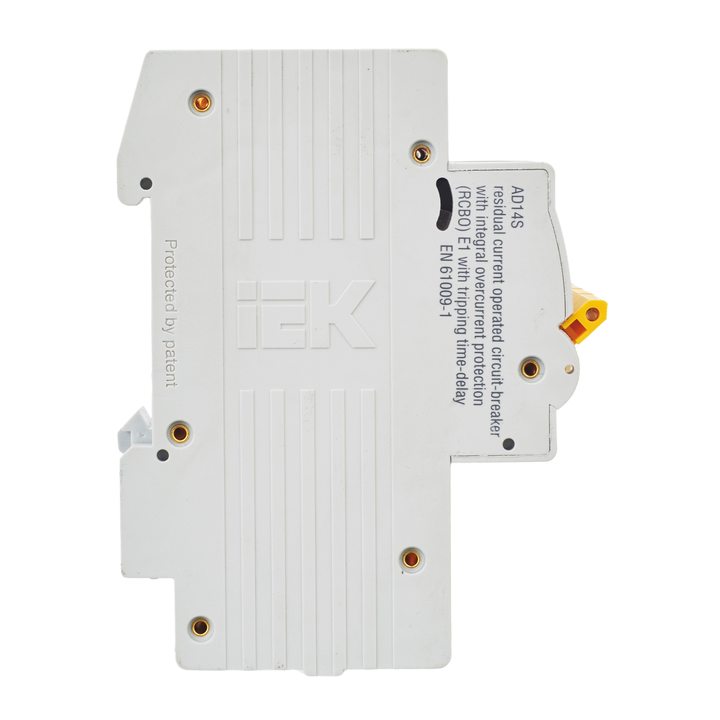

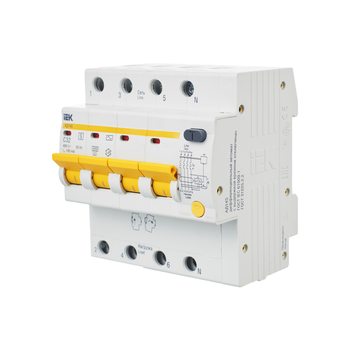

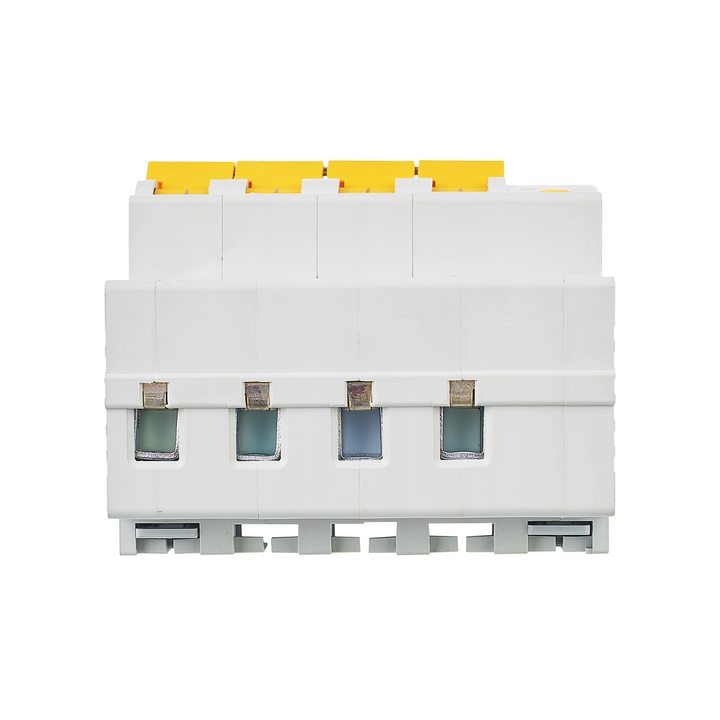

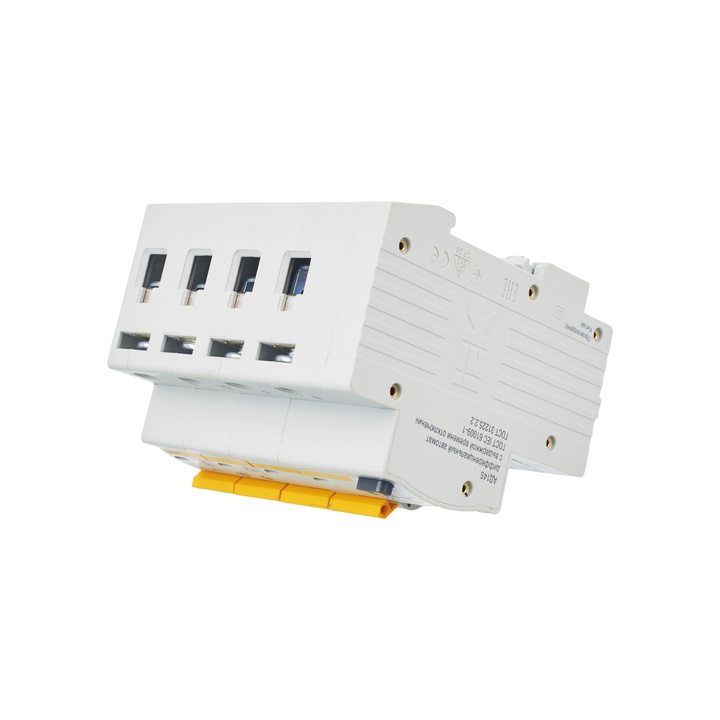

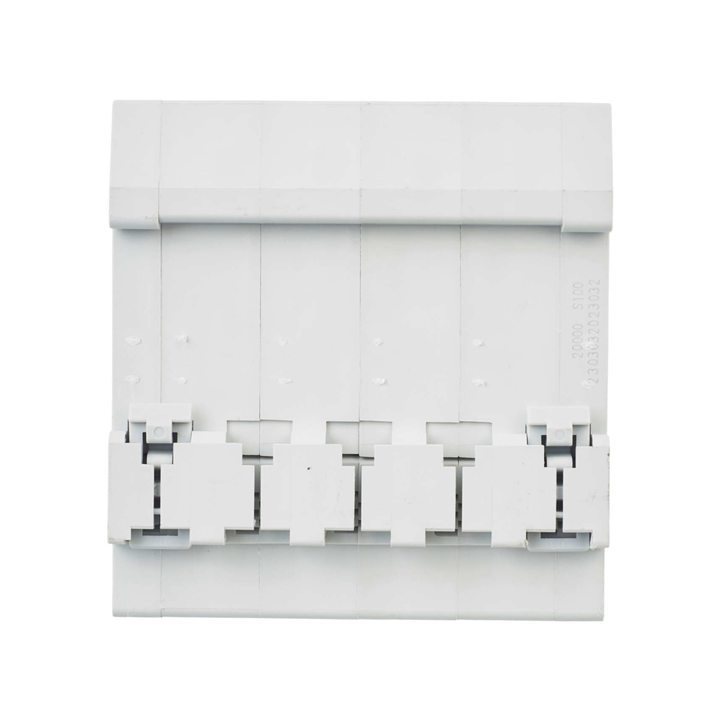

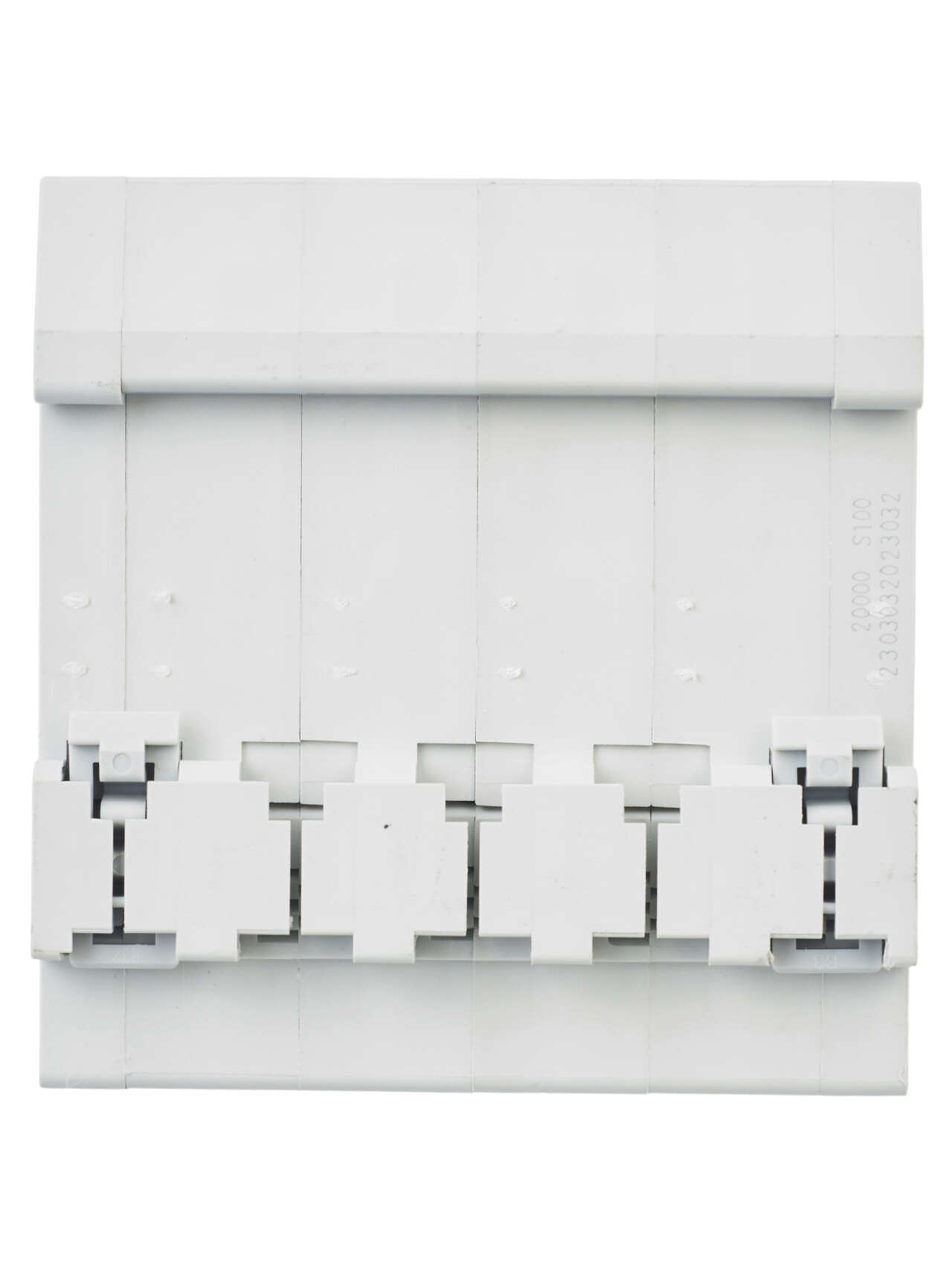

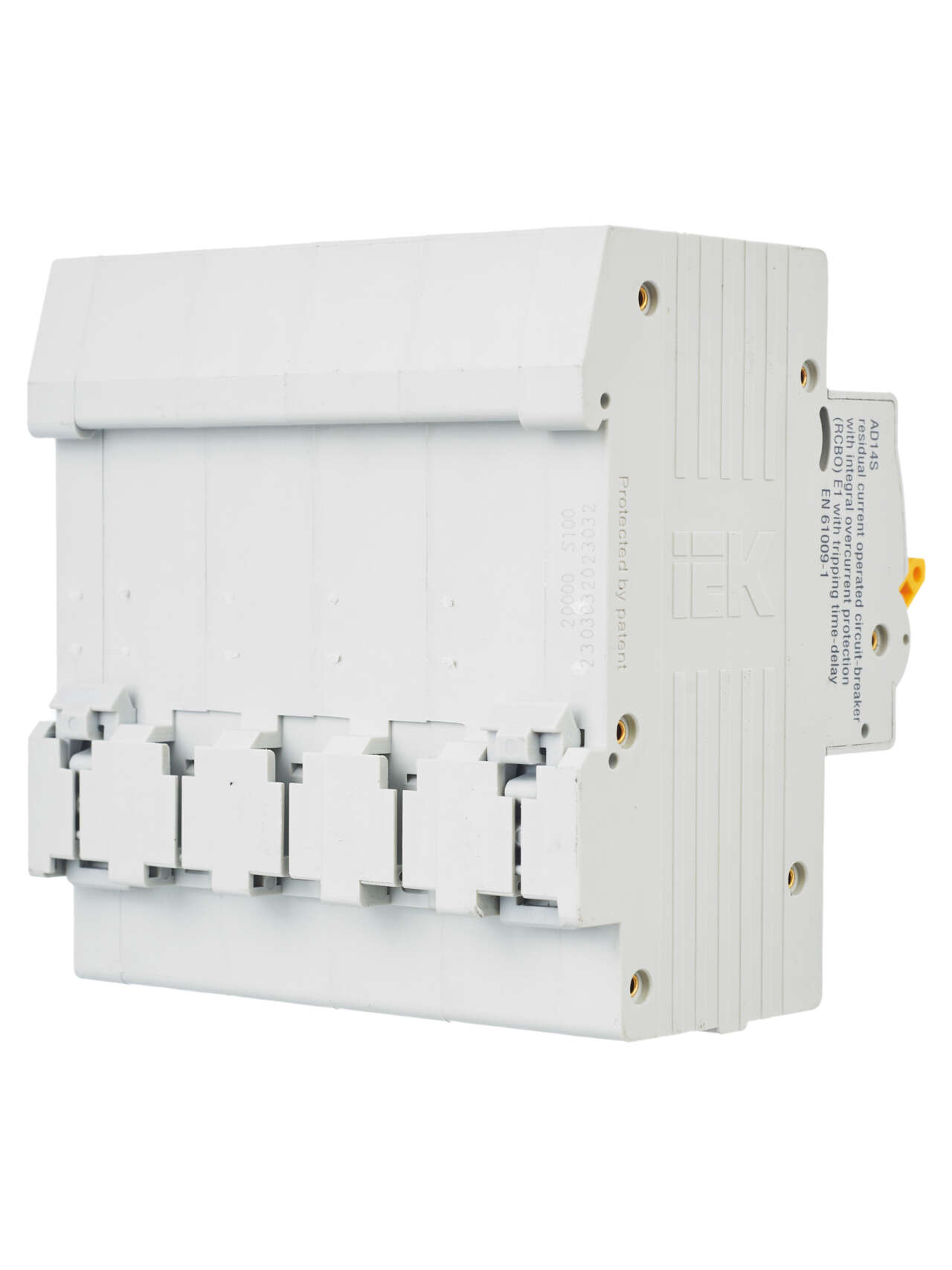

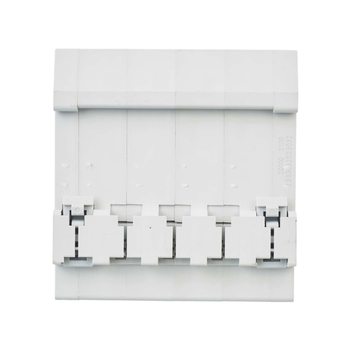

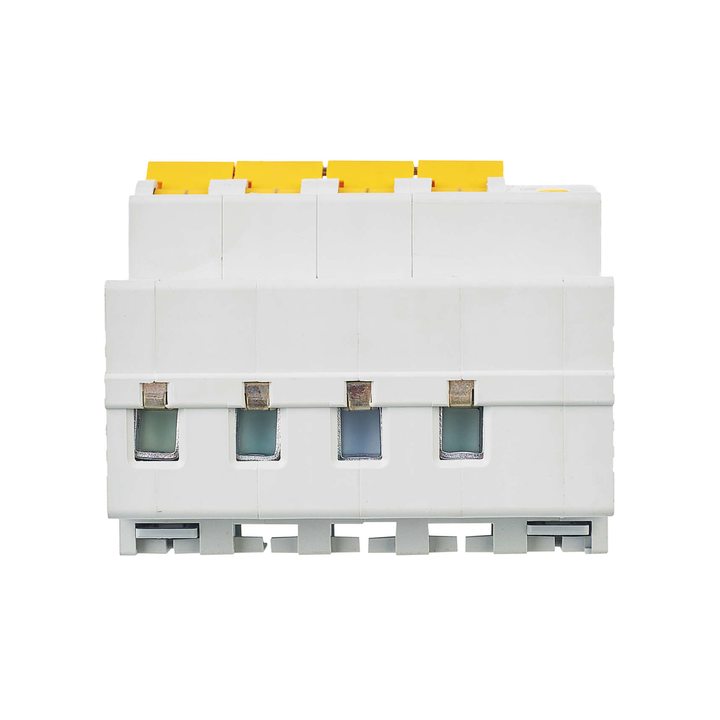

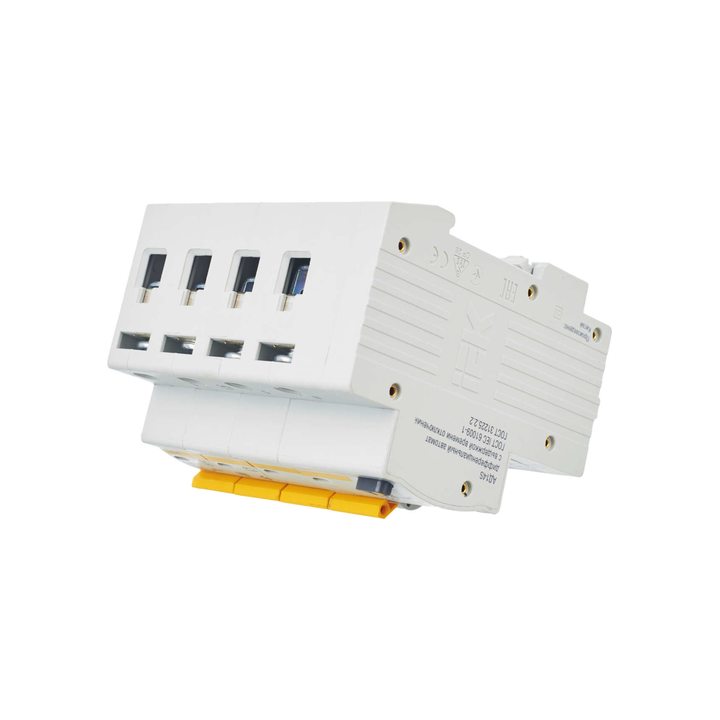

Выключатель автоматический дифференциального тока селективный 4п 32А 100мА тип AC АД12S ИЭК
Есть в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: IEK ( ИЭК )
- Код товара: MAD13-4-032-C-100
- Артикул: MAD13-4-032-C-100
- Ом код: 094-088
Основные характеристики
Все характеристики
Количество защищенных полюсов:
4
Количество полюсов:
4
Наличие дифференциального расцепителя:
Нет
Наличие теплового расцепителя:
Да
Наличие электромагнитного расцепителя:
Да
Селективные дифференциальные автоматы со встроенной защитой от сверхтоков используются для построения селективных (многоступенчатых) схем защиты от дифференциального тока.
Предназначены для эксплуатации в однофазных электрических цепях переменного тока напряжением 230 В частотой 50 Гц, рассчитаны на номинальный ток от 20 А до 63 А. Номинальный отключающий дифференциальный ток (уставка срабатывания) 100 мА и 300 мА.

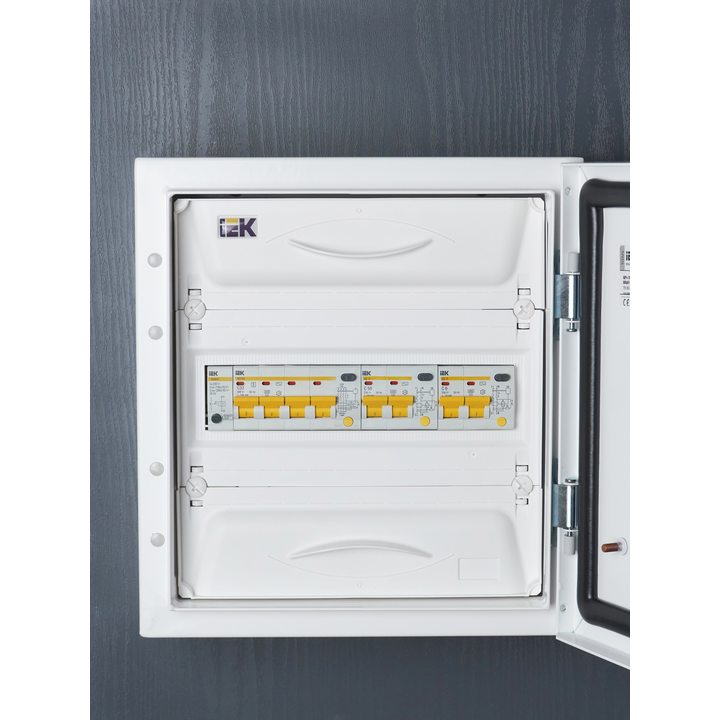

Применяются в распределительных щитах жилых и общественных зданий, квартирных щитках, устройствах временного электроснабжения строительных площадок, садовых домов, гаражей. Благодаря усовершенствованной конструкции дифференциального блока и компактным габаритам обеспечивается экономия места в щитке.
Преимущества
- Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
- Встроенная защита от длительных перенапряжений сети.
- Стандартное присоединение нагрузки и двойное присоединение сети.
- Визуальная индикация состояния контактов и светодиодная индикация наличия напряжения на клеммах "Нагрузка".
- Компактная энергоэффективная конструкция - экономия места в щите.
- Увеличенная прочность корпуса - 2 дополнительные заклепки и монолитная лицевая панель.
- Безвинтовое присоединение дополнительных устройств КС47, КСВ47.
- Быстрый монтаж/демонтаж без использования инструментов.
Особенности конструкции
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Кнопка "ТЕСТ" для проверки работоспособности устройства.
Усовершенствованная дугогасительная система: патент № RU 139886.
Наличие индикатора положения контактов.
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
- Изображение
MAD13-4-032-C-100_DOP_10.jpg - Изображение
MAD13-4-032-C-100_DOP_9.jpg - Инструкция по использованию таблиц селективности
Instrukciya_po_ispolzovaniyu_tablic_selektivnosti.pdf - Изображение
MAD13-4-032-C-100_DOP_6.jpg - Изображение
MAD13-4-032-C-100_DOP_7.jpg - Изображение
MAD13-4-032-C-100_DOP_5.jpg - Таблицы селективности 01
Tablica_selektivnosti_01.xlsx - Таблицы селективности 02 с 01
Tablica_selektivnosti_02_s_01.xlsx - Изображение
MAD13-4-032-C-100_DOP_2.jpg - Изображение
AD12S_AD14S_manual_5_G2.jpg - Изображение
MAD13-4-032-C-100_DOP_3.jpg - Изображение
MAD13-4-032-C-100_DOP_11.jpg - Изображение
MAD13-4-032-C-100_DOP_4.jpg - Изображение
AD12S_14S_Chac_РЭ_изд.2 - СП.jpg - Изображение
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
Количество защищенных полюсов
4
Количество полюсов
4
Наличие дифференциального расцепителя
Нет
Наличие теплового расцепителя
Да
Наличие электромагнитного расцепителя
Да
Наличие электронного расцепителя
Нет
Отключающая способность
4.5
Отключающая способность по EN 60898
4,5
Отключающая способность по IEC 60947-2
4,5
Степень защиты - IP
IP20
Тип монтажа
на DIN-рейку
Тип напряжения
Переменный (AC)
Тип подключения
Винтовое соединение
Тип расцепителя
Тепловой, электромагнитный
Тип тока утечки
Переменный (AC)
Частота
50 Гц
