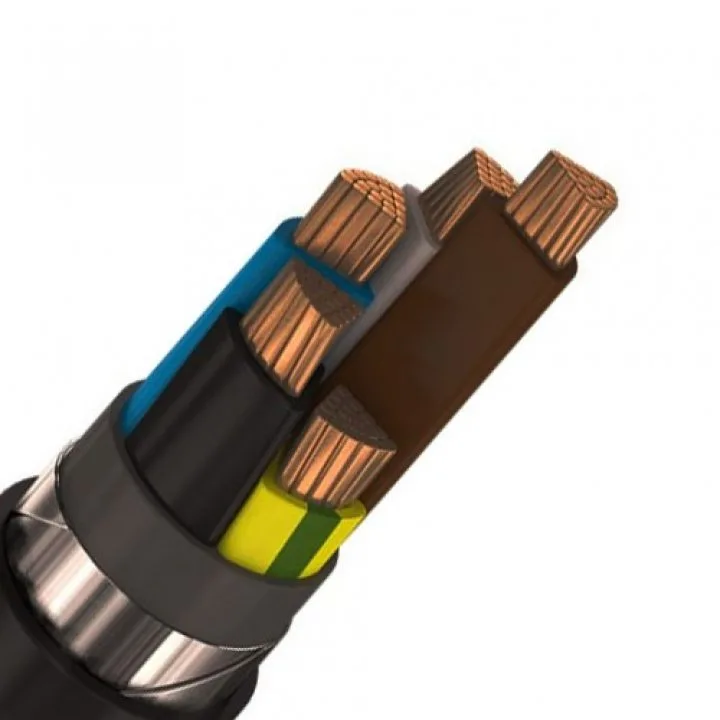

Кабель ВББШнг-ls-1 5х70 ГОСТ силовой

ВббШв представляет собой высоконадежный бронированный провод, оснащенный медными жилами и шланга из поливинилхлорида. Благодаря наличию на нем брони из стали, такой кабель можно применять для прокладки и применения даже в самых суровых условиях, поскольку он надежно защищен от всевозможных типов механических повреждений, за исключением растягивания.

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100 Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения. Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Код ОКП: 35 3371 4100

Строительная длина, не менее (м)

• сечение основных жил 2,5-16 мм2 450м
• сечение основных жил 25-70 мм2 300м
• сечение основных жил 95 мм2 и выше 200м

Элементы конструкции:

Медная токопроводящая жила:

• однопроволочная (класс 1) сечением 2,5-50 мм2 – «ож»,
• многопроволочная (класс 2) сечением 50-625 мм2;

Изоляция из ПВХ пластиката, маркировка жил:

• цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
• цифровая для кабелей сечением 70 мм2 и выше: 1, 2, 3, 4, 0;

Поясная изоляция из ПВХ лент;

• Броня из стальных оцинкованных лент;
• Шланг из ПВХ пластиката пониженной горючести.

Кабели применяются для прокладки:

• на открытом воздухе;
• в помещениях (объёмах) с повышенной влажностью;
• в сооружениях метрополитенов;
• в трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений;
• в пожароопасных помещениях;
• во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа;

при отсутствии растягивающих усилий в процессе эксплуатации.

Кабели предназначены для наклонных и горизонтальных трасс. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы. Допускается перегрузка 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабелей - 30 лет.

Характеристики ВБбШнг

• Влажность воздуха при 35° C 98
• Гарантийный срок эксплуатации 60
• Испытательное переменное напряжение частотой 50 Гц, 10 мин. 3.5
• Максимальная рабочая температура жилы 70
• Максимальное переменное напряжение частоты 50 Гц 1.2
• Монтаж при температуре, не ниже -15
• Номинальное переменное напряжение частотой 50 Гц 1.0
• Радиус изгиба многожильных кабелей, не менее 7.5
• Радиус изгиба одножильных кабелей, не менее 15
• Сопротивление изоляции при температуре +70° С, не менее 0.005
• Температура окружающей среды, верхний предел +50
• Температура окружающей среды, нижний предел -50
• Температура токопроводящих жил при коротком замыкании 160

Кабель ВББШнг-ls-1 5х70 ГОСТ силовой арт: ВББШнг-ls-1 5х70 оптом и в розницу в интернет - магазине Электро ОМ
