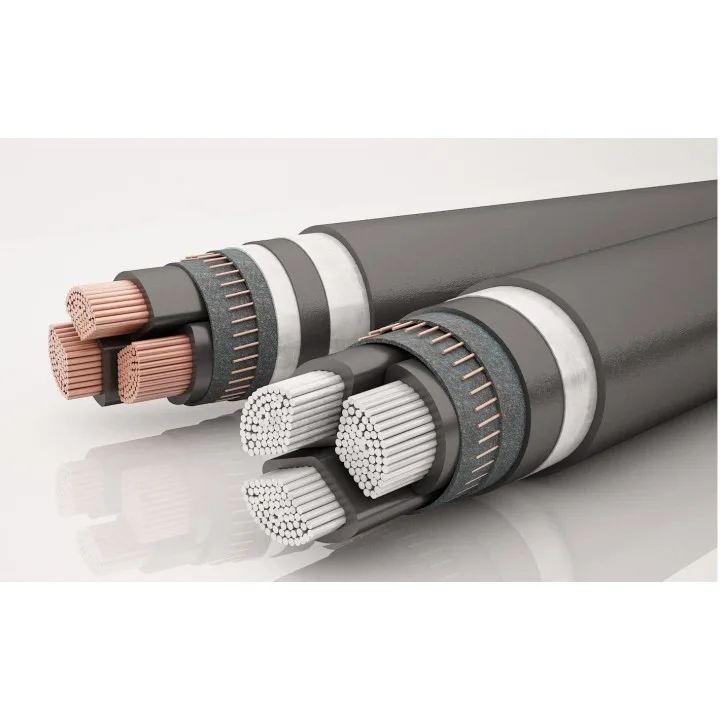

Кабель силовой АПвБШвнг-1 4х240 ож ГОСТ

Кабель силовой АПвБШвнг-1 4х240 ож по ГОСТ является силовым кабелем с медными жилами, предназначенным для передачи электрической энергии в стационарных сетях с напряжением до 1 кВ и заземлением.

Основные технические характеристики кабеля АПвБШвнг-1 4х240 ож по ГОСТ:

• Номинальное напряжение: 0,66/1 кВ
• Материал жилы: медь
• Сечение жилы: 240 кв. мм
• Количество жил: 4
• Материал изоляции: пропитанная бумага
• Наружная оболочка: пластмасса
• Температурный диапазон эксплуатации: от -50 до +50 градусов Цельсия
• Гибкость жилы: класс 2 по стандарту IEC 60228
• Степень защиты: IP20

Кабель АПвБШвнг-1 4х240 ож по ГОСТ обладает высокой механической прочностью и устойчив к воздействию агрессивных внешних факторов, таких как вода, масла и другие химические вещества. Он также имеет хорошие электроизоляционные свойства и низкую восприимчивость к электромагнитным помехам. Кабель отвечает требованиям ГОСТ 16442-80.

Кабель АПвБбШв

выпускается как одножильным, так и многожильным — с двумя, тремя, четырьмя или пятью жилами.
Токопроводящие жилы изготовлены из алюминия и могут быть однопроволочными или многопроволочными, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. Все жилы имеют одинаковое сечение. В четырёхжильных кабелях нулевая жила или жила заземления выпускается с меньшим сечением.

Изоляция выполнена из силанольносшитого полиэтилена., и у многожильных кабелей имеет разные цвета: нулевая жила голубая, жила заземления — желто-зелёная. Расцветка изоляции может быть сплошной или в виде продольной полосы шириной не менее 1 мм.

Изолированные жилы АпвБбШв должны быть скручены в сердечник вокруг жгута, выполненного из ПВХ-пластиката или невулканизированной резины. Поясная изоляция состоит из двух слоёв: внутреннего из невулканизированной резиновой смеси и наружный — из ПВХ-пластиката. Броня кабеля изготавливается из двух стальных лент, при этом верхняя перекрывает зазоры между витками нижней. В качестве защитного покрова используется шланг, выпрессованный из ПВХ-пластиката.

Технические и эксплуатационные характеристики
Силовой кабель АПвБбШв предназначен для эксплуатации при температуре от -50°С до +50°С и относительной влажности воздуха до 98% (при температуре +35°С).

В рабочем режиме предельная длительно допустимая температура нагрева жил составляет + 90° С, в аварийном режиме или в режиме перегрузки + 130° С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил + 250° С, максимальная температура жил по условиям невозгорания кабеля при коротком замыкании 400° С.

Силовой кабель АПвБбШв в течение 10 мин. выдерживает испытание переменным напряжением 3,5 кВ.

Электрическое сопротивление изоляции жил при температуре 20°С не менее 150 Мом/км, при длительно допустимой температуре нагрева жил — не менее 50 МОм/км. Максимальное рабочее напряжение электрической сети - 1,2 кВ.

При температуре не ниже -15°С прокладка и монтаж АПвБбШв может производиться без предварительного нагрева. Минимальный радиус изгиба при прокладке одножильных кабелей - 10 Dн, многожильных - 7,5 Dн (Dн - наружный диаметр кабеля).

Строительная длина кабелей для сечений основных жил:

• 1,5 - 16 мм2 - 450 м;
• 25 - 70 мм2 - 300 м;
• 95 мм2 и выше - 200 м.

Гарантийный срок эксплуатации бронированного кабеля АПвБбШв - 5 лет, срок службы - 30 лет.
