Кабель силовой АПвБШв 4х240мс(N)-1 ТУ 16-705.499-2010 (ГОСТ 31996-2012)

Кабель силовой АПвБШв 4х240мс предназначен для передачи электрической энергии в стационарных установках на номинальное напряжение 0,66/1 кВ частотой 50 Гц.

Основные характеристики кабеля АПвБШв 4х240мс:

• Технические характеристики АПвБбШв 4х240:
• Номинальное напряжение: 1,0 кВ.
• Диапазон сечений: 240 мм².
• Число жил, шт: 4.
• Состав жилы; алюминий.
• Вес кабеля: 5379 кг.
• Количество проволок в жиле, шт: 37.
• Диаметр кабеля: 65,7 мм
• Номинальная толщина изоляции:1,7 мм.
• Номинальная толщина наружной оболочки: 3,2 мм.
• Изоляция жил: сшитый полиэтилен.
• Оболочка кабеля: ПВХ.
• Электрическое сопротивление изоляции, не менее: 3,6 МОм.
• Форма жилы: круглая.
• Допустимая токовая нагрузка: 428 А (3-х жильный, по воздуху).
• Допустимый ток при односекундном коротком замыкании: 21,70 кА.
• Температура эксплуатации: от -50 °С до +50 °С.
• Температура проводника: макс. +90 °С.
• Относительная влажность: 98% при 35 °С.
• Нераспространение горения : ДСТУ 4217.
• Срок службы: 30 лет.

Кабель АПвБШв 4х240мс обладает высокими электротехническими характеристиками и широко используется в промышленности, энергетике, строительстве и других сферах. Он способен выдерживать высокие нагрузки, обладает высокой износостойкостью и устойчив к воздействию внешних факторов. Кабель обладает малым весом и гибкостью, что облегчает монтаж и эксплуатацию.

Кабель АПвБШв 4х240мс(N)-1 является кабелем силовым, который используется для передачи электрической энергии на большие расстояния в промышленных и жилых зданиях, а также на улицах и в подземных коммуникациях.

Стандарт: ТУ У 27.3-23075526-001:2017

Зарубежный аналог NA2XBY-O(J)

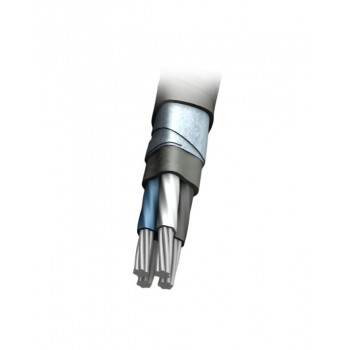

Конструкция:

1. Токопроводящая жила: алюминий (1, 2 класс).
2. Изоляция жилы: сшитый полиэтилен.
3. Поясная изоляция: пластикат ПВХ.
4. Броня: стальная лента.
5. Защитный шланг: пластикат ПВХ.

Применение:

Кабель АПвБбШв 4Х240 предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0,66 и 1 кВ частотой 50 Гц или постоянное напряжение до 1 кВ. Прокладка и эксплуатация – в земле (в траншеях) с низкой коррозионной активностью, где требуется защита от механических повреждений без значительных растягивающих усилий.

Расшифровка обозначений АПвБШв:

АПвБШв - название кабеля, где АП - алюминиевый проводник, БШ - бронирование из стальной ленты, в - водостойкий (может использоваться в условиях повышенной влажности);

4х240 - количество проводников (4) и сечение каждого проводника (240 мм²);

мс(N) - материал изоляции проводников (модифицированный полиэтилен), а также наличие нейтрального проводника (N);

1 - количество жил (одножильный кабель).

Кабель АПвБШв 4х240мс(N)-1 имеет алюминиевые проводники с сечением 240 мм² каждый, которые обеспечивают высокую передающую способность. Бронирование из стальной ленты служит для защиты кабеля от механических повреждений и электромагнитных помех. Изоляция проводников из модифицированного полиэтилена обеспечивает электрическую безопасность и защиту от коррозии. Наличие нейтрального проводника позволяет более эффективно контролировать напряжение в сети.

Кабель АПвБШв 4х240мс(N)-1 может использоваться для передачи электроэнергии на расстояние до нескольких километров и подходит для прокладки как на улицах, так и внутри зданий. Также, благодаря водостойкой оболочке, он может использоваться в условиях повышенной влажности.

Варианты исполнения:

АПвБбШвнг 4Х240: не распространяет горение в пучках;

АПвБбШвнг-LS 4Х240: не распространяет горение в пучках, с низким дымо-газовыделением;

• J- изоляция жилы заземления желто-зеленого цвета
• O -без жилы заземления

АПвПбШв 4Х240: броня из стальных проволок
