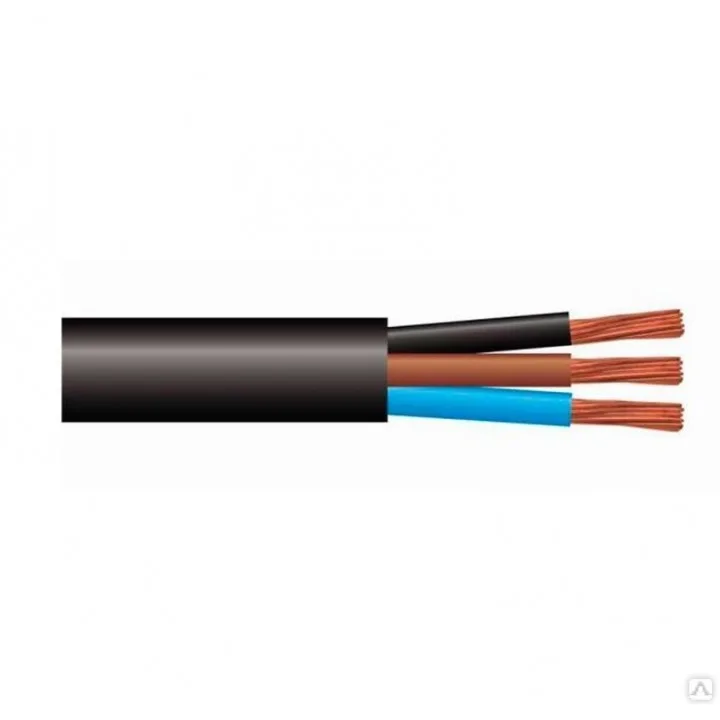

Кабель силовой 3х2.5 кв.мм медный гибкий с резиновой изоляцией

Технические особенности кабеля КГ и варианты его прокладки КГ 3х2.5

Технические особенности кабеля КГ и варианты его прокладки КГ – кабель гибкий, медный, круглого исполнения. Изоляция токоведущих жил составлена из резины марки РТИ – 1 на основе натуральных каучуков. Общая изоляция кабеля выполнена из шланговой резины типа РШТ – 2 или РШТМ – 2 состоящей из изопренового и бутадиенового каучука.

В силовых кабелях марки КГ первым слоем изоляции токоведущей жилы может быть использована пленка синтетическая полиэтилентерефталатная типа ПЭТ – Э, которая защищает токопроводящую жилу от склеивания с изоляцией. Так же эта пленка может использоваться в качестве защитно-разделительного слоя обеспечивающие отсутствие прилипания изоляции жилы с основной изоляцией. Сама жила многопроволочная, медная, согласно стандартам ГОСТ имеет 5 класс исполнения.

Кабели марки КГ выпускаются с большим выбором сечения от 1 кв. мм. до 185 кв. мм. и количеством жил от 1 до 5.

В большинстве случаев жилы кабеля КГ имеют цветовую маркировку:

• Голубой - нейтраль

• Коричневый - фазный
• Черный - фазный
• Жила заземления изолированная и имеет желто-зеленую расцветку

Кабели марки КГ предназначены для подключения переносных силовых агрегатов, мобильных устройств, подвижных машин, сварочных аппаратов различных типов. Кабели рассчитаны на передачу переменного и постоянного тока частотой до 400 Гц. и напряжением 0,66 и 1 КВт.

Температура эксплуатации кабеля от - 40°С до + 50°С. Рабочая температура токопроводящей жилы не должна превышать + 75°С, а гибкость кабеля составляет не менее 8 его наружных диаметров.

Срок службы и эксплуатации кабеля данной марки составляет 4 года. Кабель КГ устойчив по отношению к солнечным лучам и влажности и является лучшим кабелем для эксплуатации на открытом воздухе.

Кабель КГ

Для защиты кабеля от механического повреждения и разрушения изоляции от агрессивных сред на открытых участках монтажа применяется способ прокладки кабеля в трубах следующих видов:

ПВХ, Стальные, Асбестоцементные, Керамические

Прокладка кабеля в трубах осуществляется согласно правил устройства электроустановок (ПУЭ). Соединения труб на стыках должно быть плотным и не дающим возможность проникновения окружающих сред внутрь труб, для этого на стыках устанавливаются герметичные соединительные муфты, а на вводах и выводах кабеля из труб его плотно заделывают смоляной лентой, термоусадочными материалами, а так же специальной пряжей. При прокладке кабеля в трубах диаметр трубы должен быть больше диаметра прокладываемого кабеля в 2 – 2,5 раза.

2. На лотках.

Для прокладки в лотках используют кабель сечением менее 16 кв. мм. Такой способ прокладки применяется в производственных помещениях с химической средой, а так же влажной и сухой категории. При этом монтаж лотка по перекрытиям и поверхностям производится согласно нормативным документам и исполнению данного помещения. Кабели укладывают с промежутком по всей ширине лотка в один слой.

3. Воздушное исполнение.

Кабель КГ имеет возможность монтажа на тросах, эстакадах. При прокладки данным способом должны учитываться технические характеристики мест прокладки, а так же возможности поражения, обрыва кабеля механическим способом.

4. В земле.

Данный способ прокладки кабеля КГ невозможен, поскольку является ненадежным видом монтажа. Не имея защиту от механического повреждения, есть возможность порчи кабеля строительным мусором, твердым грунтом и т. п., что приведет к нестабильной работе кабеля.

5. Открытым способом.

Данный вид кабеля может быть проложен открыто без применения дополнительной защиты. Исключив возможность механического повреждения, а так же массового скопления людей, определенной высотой подвеса кабеля в проходах регламентируемых правилами устройства электроустановок (ПУЭ) и не дающей возможностью перегиба и передавливания кабеля передвижными машинами и агрегатами.

Все виды работ должны выполняются квалифицированным персоналом допущенных к проведению данных мероприятий, а так же с соблюдением всех норм и правил.
