Кабель КПСЭСнг(A)-FRHF 1х2х1,5

Огнестойкий экранированный кабель КПСЭСнг(A)-FRHF 1х2х1,5

КПСЭСнг(A)-FRHF 1х2х1,5 — это специальный огнестойкий экранированный кабель парной скрутки для систем противопожарной защиты, автоматики и сигнализации. Кабель сохраняет работоспособность в условиях открытого огня не менее 180 минут (FR), не распространяет горение при групповой прокладке (категория A), не содержит галогенов (HF) и защищен экраном от внешних электромагнитных помех.

1. Расшифровка маркировки кабеля

• К — кабель;
• П — предназначен для систем Пожарной сигнализации и автоматики;
• С — Симметричный (парная скрутка жил);
• Э — Экранированный (наличие общего экрана для защиты от помех);
• С — повышенная Огнестойкость (или Силовой/Специальный класс применения в маркоразмерных линейках ГОСТ 31565-2012 / ГОСТ R);
• нг(A) — не распространяет горение при групповой прокладке по категории «A»;
• FR — Fire Resistant (огнестойкий, устойчив к воздействию пламени в течение минимум 180 минут);
• HF — Halogen Free (безгалогенная полимерная композиция, не выделяет ядовитых и коррозионно-активных газов);
• 1х2 — 1 витая пара (всего 2 жилы, скрученные вместе);
• 1,5 — сечение токопроводящей жилы в квадратных миллиметрах (мм²).

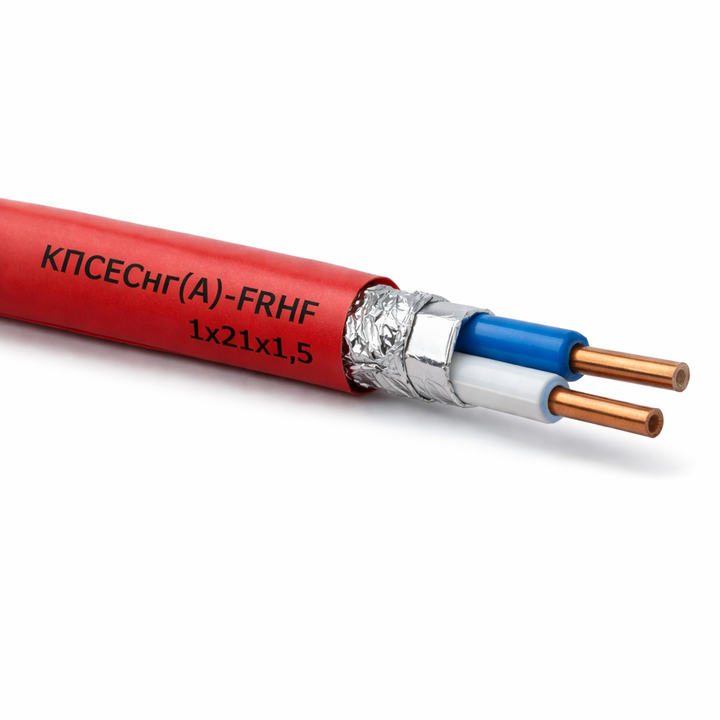

2. Конструктивные элементы

1. Токопроводящие жилы:

   Медные однопроволочные (монолитные) жилы сечением 1,5 мм².

2. Изоляция:

   Огнестойкая кремнийорганическая (силиконовая) резина. При воздействии пламени изоляция подлежит керамизации (образует прочный защитный слой), не теряя диэлектрических свойств.

3. Скрутка:

   Изолированные жилы скручены в одну пару с оптимальным шагом скрутки для снижения перекрестных помех.

4. Экран:

   Общий экран из алюмолавсановой ленты (алюминиевая фольга на полиэфирной основе). Под экраном проложена контактная медная луженая дренажная жила для непрерывности экрана и удобства заземления.

5. Наружная оболочка:

   Защитная оболочка из полимерной композиции, не содержащей галогенов (оранжевого цвета, стойкая к ультрафиолету при укладке в помещении).

3. Технические характеристики

4. Особенности пожарной безопасности

• Сохранение целостности цепей (FR): обеспечивает подачу питания и сигналов на датчики и оповещатели даже во время пожара, что необходимо для эвакуации людей.
• Безгалогенный состав (HF): при контакте с огнем не выделяются токсичные соединения хлора и фтора, разрушающие электронику и смертельно опасные для дыхания.
• Низкое дымовыделение: при тлении или горении светопропускание в помещении снижается не более чем на 40%, сохраняя видимость путей эвакуации.
• Категория «A» по нераспространению горения: подходит для прокладки в кабельных каналах и лотках совместно с другими кабелями без угрозы переноса огня.

5. Область применения

Кабель КПСЭСнг(A)-FRHF 1х2х1,5 применяется при строительстве и модернизации объектов с высокими требованиями к пожарной безопасности и плотности находящихся людей:

• Системы пожарной сигнализации (ОПС);
• Системы оповещения и управления эвакуацией (СОУЭ);
• Системы автоматического пожаротушения и дымоудаления;
• Детские сады, школы, больницы, поликлиники и спальные корпуса заведений;
• Торговые центры, вокзалы, аэропорты, стадионы, театры и музеи;
• Высотные жилые комплексы и бизнес-центры;
• Центры обработки данных (ЦОД), АТС и диспетчерские пункты.
