ESCA Поворот плавный 45град тип В20 100х200мм HDZ IEK
нет в наличии
нет в наличии
2630
2 630 руб.
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: IEK ( ИЭК )
- Код товара: CPV41-0-45-100-200-HDZ
- Артикул: CPV41-0-45-100-200-HDZ
- Ом код: 278-459
Основные характеристики
Все характеристики
Вес:
0,50
Высота:
100
Длина:
221
Защитное покрытие поверхности:
Покрытие методом горячего погружения
Изменение направления:
Вертикально ниспадающий (внешний)

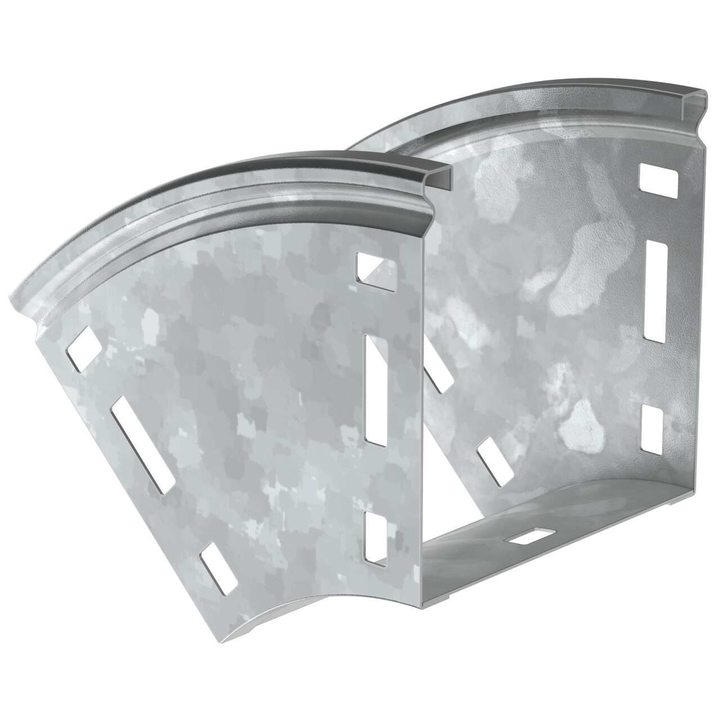

Поворот на 45° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит.
Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм).
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - База оборудования
IEK. Кабеленесущие системы.Ver4.sdf - База EPLAN
IEK. Кабельные несущие системы 2023v1 ePlan-EDZ.zip
Характеристики
Вес
0,50
Высота
100
Длина
221
Защитное покрытие поверхности
Покрытие методом горячего погружения
Изменение направления
Вертикально ниспадающий (внешний)
Климатическое исполнение
У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Материал
Сталь
Нержавеющая сталь травлёная
Нет
Перфорация в основании для монтажа
Нет
Перфорированная боковая стенка
Нет
Степень защиты - IP
IP00
Температура эксплуатации
-50...40
Цвет
Светло-серый
Ширина
200
