ESCA Поворот плавный 45град тип Г01 80х500мм IEK
поставка 30 дней
поставка 30 дней
3526.81
3 526.81 руб.
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: IEK ( ИЭК )
- Код товара: CPG01-0-45-080-500
- Артикул: CPG01-0-45-080-500
- Ом код: 277-835
Основные характеристики
Все характеристики
Вес:
1,58
Высота:
80
Длина:
510
Защитное покрытие поверхности:
Оцинковка по методу Сендзимира
Изменение направления:
Горизонтальный (-ая)

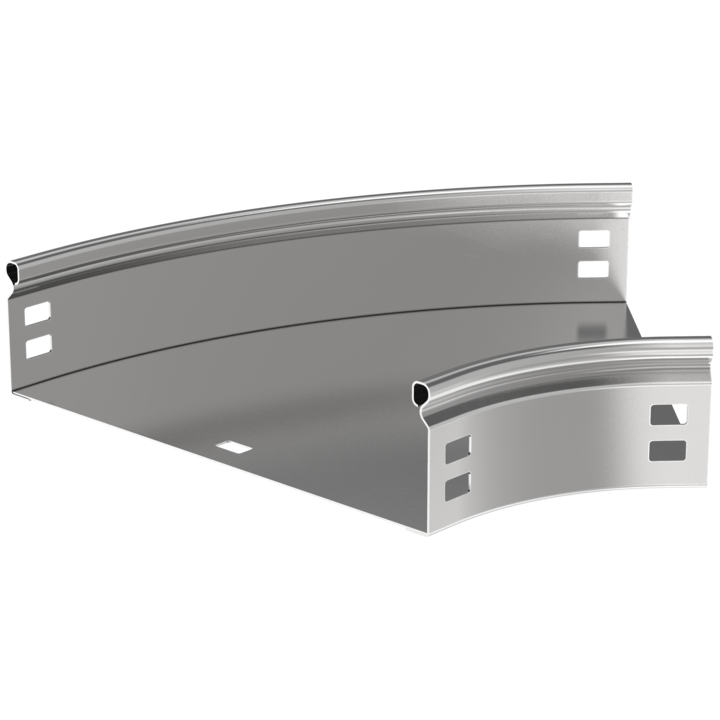

Поворот на 45° плавный предназначен для организации горизонтального поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит.
Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - База оборудования
IEK. Кабеленесущие системы.Ver4.sdf - База оборудования
IEK_Лотки и аксессуары (294617).rar - База EPLAN
IEK. Кабельные несущие системы 2023v1 ePlan-EDZ.zip
Характеристики
Вес
1,58
Высота
80
Длина
510
Защитное покрытие поверхности
Оцинковка по методу Сендзимира
Изменение направления
Горизонтальный (-ая)
Климатическое исполнение
У2, ХЛ2, УХЛ2, ОМ2
Материал
Сталь
Нержавеющая сталь травлёная
Нет
Перфорация в основании для монтажа
Нет
Перфорированная боковая стенка
Нет
Степень защиты - IP
IP00
Температура эксплуатации
-50...40
Цвет
Светло-серый
Ширина
500
