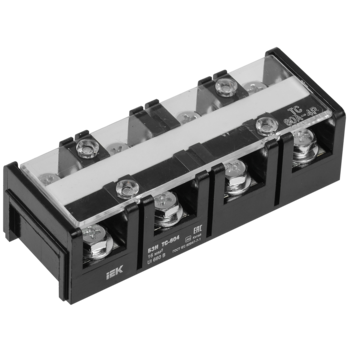

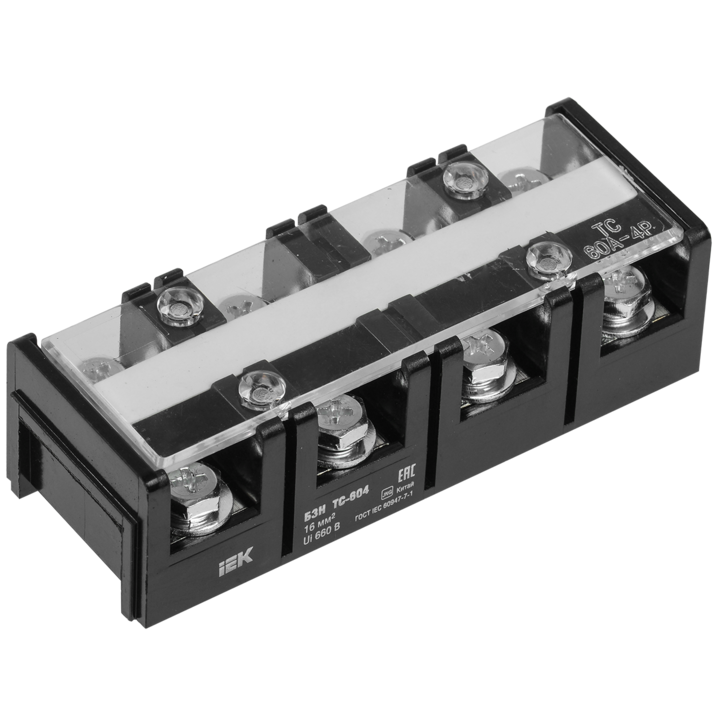

Блок зажимов наборный БЗН ТС-604 16мм2 60A 4 пары IEK
Есть в наличии
Есть в наличии
410
410 руб.
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: IEK ( ИЕК )
- Код товара: YZN42-04-016-K02
- Артикул: YZN42-04-016-K02
- Ом код: 267-630
Основные характеристики
Все характеристики
Возможно использовать с функцией PEN:
Нет
Высота:
32
Длина:
111
Климатическое исполнение:
УХЛ3
Количество зажимных клемм на 1 полюс:
2
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение карболита. Токоведущая шина изготовлена из латуни.
Аналоги: YZN42-04-035-K02
Преимущества
- Материал корпуса: пожаробезопасный АБС-пластик или карболит.
- Номинальный рабочий ток и присоединительная способность:
- - блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
- - блоки ТС – 60-600 А, Ø 16 – 300 мм2;
- - блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
- Широкий диапазон рабочих температур: от -40 до +50°C.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2 мВ).
Особенности конструкции
Возможность соединения нескольких групп проводников в одном корпусе: Блоки ТВ – 4, 6 или 12 пар. Блоки ТС – 3 или 4 пары. Блоки ТК – до 10 пар.
Для надежной фиксации проводников на токоведущей шине имеются насечки.
Визуальный контроль состояния контактов через прозрачную крышку.
Маркировочная полоса в блоках ТС и ТК для удобства маркировки контактов.
Документация
Сертификаты
- Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Отказное письмо 043
304эп-14-2-7 от 29.12.2025.pdf - Отказное письмо ФЗ-123
303эп-14-2-7.pdf - Сертификат 004
ЕАЭС RU С-CN.АЯ46.В.33913_24.pdf - Отказное письмо 123-ФЗ
303эп-14-2-7 от 29.12.2025.pdf - Отказное письмо 043
274эп-14-2-7.pdf - Сертификат 004
ЕАЭС RU С-CN.АЯ46.В.42647_25.pdf
Дополнительные изображения
Характеристики
Возможно использовать с функцией PEN
Нет
Высота
32
Длина
111
Климатическое исполнение
УХЛ3
Количество зажимных клемм на 1 полюс
2
Количество полюсов
4
Материал зажима
Сталь
Материал изоляции корпуса
Карболит
Материал корпуса
Карболит
Место соединения
Сбоку (поперечное)
Рабочая температура
-40...50
Распространяет горение
Нет
Степень загрязнения
3
Степень защиты - IP
IP00
Тип монтажа
Непосредственная установка
Требуется торцевая изолирующая пластина
Нет
Цвет изделия / Элемента (общий)
Черный
Ширина
41
