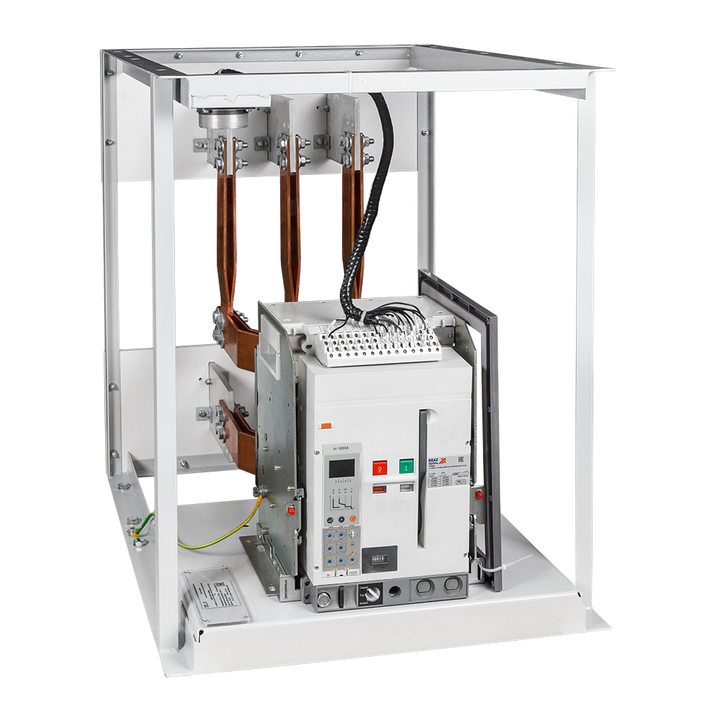

Блок замены автоматического выключателя-Import-3WL1232-OptiMat A-3200-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03-НН
нет в наличии
нет в наличии
1094340
1 094 340 руб.
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 10000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 425957
- Артикул: 425957
- Ом код: 790-505
Основные характеристики
Все характеристики
Вибро-сейсмо стойкость:
9
Вид присоединяемых проводников:
шина
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
да
Возможность установки индикатора отключения:
да

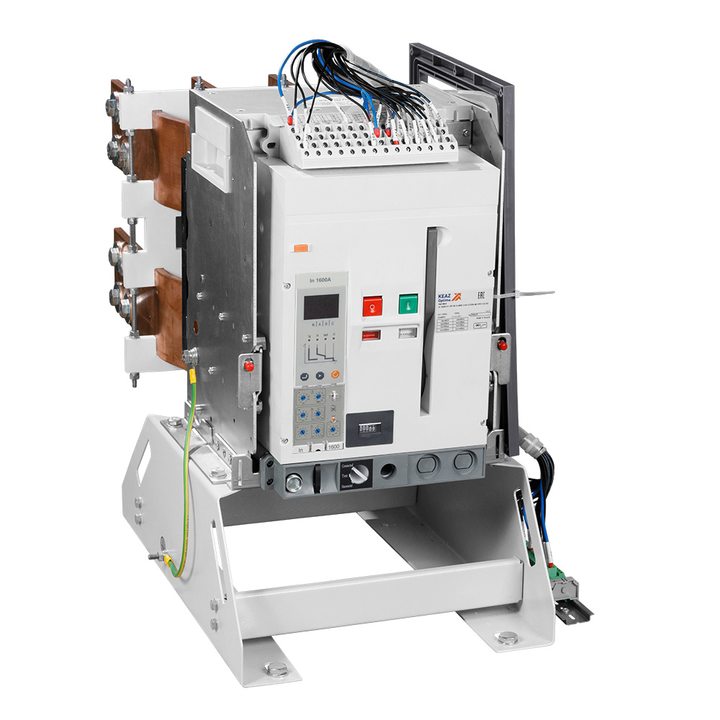

Ретрофит на базе выключателя OptiMat A-3200-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03.4600572211338
Характеристики
Вибро-сейсмо стойкость
9
Вид присоединяемых проводников
шина
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
да
Возможность установки индикатора отключения
да
Время номинально кратковременно выдерживаемого тока tcw (с)
1
Вспомогательные (свободные) контакты
6з+6р
Второй независимый расцепитель
Нет
Высота изделия, мм
523
Высота, м
2 000
Габариты изделия: Глубина (мм)
457
Диапазон рабочих температур (˚С)
от -25°С до +40°С
Диапазоны измерения, уставки и регулировки тока
0,4;0,43;0,45;0,48;0,5;0,53;0,56;0,58;0,6;0,63;0,65;0,68;0,7;0,72;0,75;0,78;0,8;0,83;0,85;0,88;0,9;0,93;0,95;0,98;1;OFF
Дополнительное оборудование
Нет
Дополнительный расцепитель
Нет
Замок внутренней установки
нет
Защитные шторки
да
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения по селективности
селективный
Катушка включения (В)
230 В АС/220 В DC
Климатическое исполнение и категория размещения
У3
Количество вспомогательных замыкающих контактов
6
Количество вспомогательных размыкающих контактов
6
Комплексная защита от замыканий на землю
нет
Конденсаторный источник питания
нет
Контакт готовности к включению
да
Максимально допустимое сечение, мм²
10х100
Механический счётчик циклов
да
Моторный привод встроенный
да
Наличие вспомогательных контактов сигнализации
да
Наличие минимального расцепителя
да
Наличие независимого расцепителя
да
Наличие привода
Да
Независимый расцепитель (В)
230AC/220DC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальное напряжение изоляции Ui (В)
1 000
Номинальное напряжение питания цепи управления Us (В)
230AC/DC
Присоединение внешних проводников
заднее
Расцепитель минимального напряжения (В)
Нет
Ретрофит для замены выключателей
1
Сигнализация положения выключателя в корзине
да
Способ крепления (монтажа)
болтовое соединение
Способ установки
выдвижной
Стандарт российский (ГОСТ, ТУ)
ТУ 27.12.31-001-14674084-2020
Тип подключения
болтовое соединение
Тип приёмки
ОТК
Тип расцепителя
MR7.0
Типоразмер
S4-Четвёртый габаритный размер
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)
0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)
0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)
0,05;0,1;0,2;0,3;0,4
Частота тока (Гц)
50/60
Ширина, мм
482
