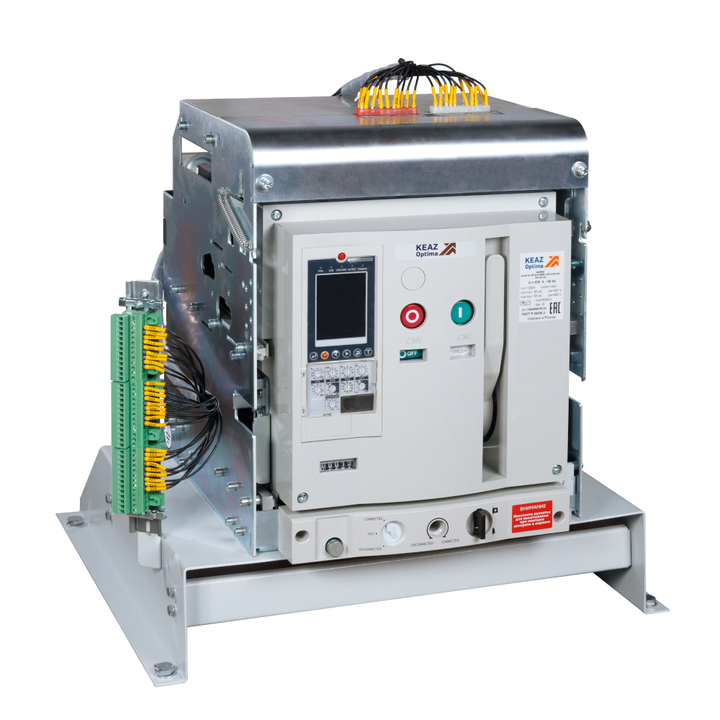

Блок замены автоматического выключателя-Import-E3N-OptiMat A-3200-S4-4P-100-D-MR7.0-BH-C2220-M2-P01-S1-03-НН
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 390552
- Артикул: 390552
- Ом код: 406-498
Основные характеристики
Все характеристики
Блокировка кнопок ВКЛ/ОТКЛ навесным замком:
нет
Вибро-сейсмо стойкость:
9
Вид присоединяемых проводников:
шина
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
да
Ретрофит на базе выключателя OptiMat A-3200-S4-4P-100-D-MR7.0-BH-C2220-M2-P01-S1-03.4600572779937
Характеристики
Блокировка кнопок ВКЛ/ОТКЛ навесным замком
нет
Вибро-сейсмо стойкость
9
Вид присоединяемых проводников
шина
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
да
Возможность установки индикатора отключения
да
Время номинально кратковременно выдерживаемого тока tcw (с)
1
Вспомогательные (свободные) контакты
6з+6р
Второй независимый расцепитель
Нет
Габариты изделия: Высота (мм)
432
Габариты изделия: Глубина (мм)
435
Габариты изделия: Ширина (мм)
528
Диапазон рабочих температур (˚С)
от -25°С до +40°С
Дополнительное оборудование
Нет
Дополнительный расцепитель
Нет
Замок внутренней установки
нет
Защитные шторки
да
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения по селективности
селективный
Катушка включения (В)
230 В АС/220 В DC
Климатическое исполнение и категория размещения
У3
Количество вспомогательных замыкающих контактов
6
Количество вспомогательных размыкающих контактов
6
Количество полюсов
4
Комплексная защита от замыканий на землю
нет
Конденсаторный источник питания
нет
Контакт готовности к включению
да
Макс. сечение присоединяемых медных шин (мм)
10х100
Механический счётчик циклов
да
Моторный привод встроенный
да
Наличие вспомогательных контактов сигнализации
да
Наличие минимального расцепителя
да
Наличие независимого расцепителя
да
Наличие привода
Да
Независимый расцепитель (В)
230AC/220DC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)
100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)
85
Номинальное импульсное напряжение Uimp (кВ)
12
Номинальное напряжение изоляции Ui (В)
1 000
Номинальное напряжение питания цепи управления Us (В)
230V AC/DC
Номинальное рабочее напряжение переменного тока Ue (В)
400
Номинальное рабочее напряжение переменного тока Ue (В)2
690
Номинальный кратковременно выдерживаемый ток Icw (А)
85
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)
85
Номинальный продолжительный ток Iu (А)
3 200
Номинальный ток In (А)
3 200
Предельная коммутационная способность переменного тока Icu (кА)
100
Предельная коммутационная способность переменного тока Icu (кА)2
85
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
100
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
85
Присоединение внешних проводников
заднее
Рабочая высота, (м)
2 000
Расцепитель минимального напряжения (В)
Нет
Регулировка максимальных расцепителей тока
да
Ретрофит для замены выключателей
1
Род тока
AC
Сигнализация положения выключателя в корзине
да
Способ крепления (монтажа)
болтовое соединение
Способ установки
выдвижной
Стандарт российский (ГОСТ, ТУ)
ТУ 27.12.31-001-14674084-2020
Степень защиты (IP)
IP20
Тип подключения
болтовое соединение
Тип приёмки
ОТК
Тип расцепителя
MR7.0
Типоразмер
S4-Четвёртый габаритный размер
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)
0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)
0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)
0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при токе 6IR (с)
0,5;1;2;4;8;12;16;20
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)
2;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)
1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)
0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)
0,4;0,43;0,45;0,48;0,5;0,53;0,56;0,58;0,6;0,63;0,65;0,68;0,7;0,72;0,75;0,78;0,8;0,83;0,85;0,88;0,9;0,93;0,95;0,98;1;OFF
Частота тока (Гц)
50/60
