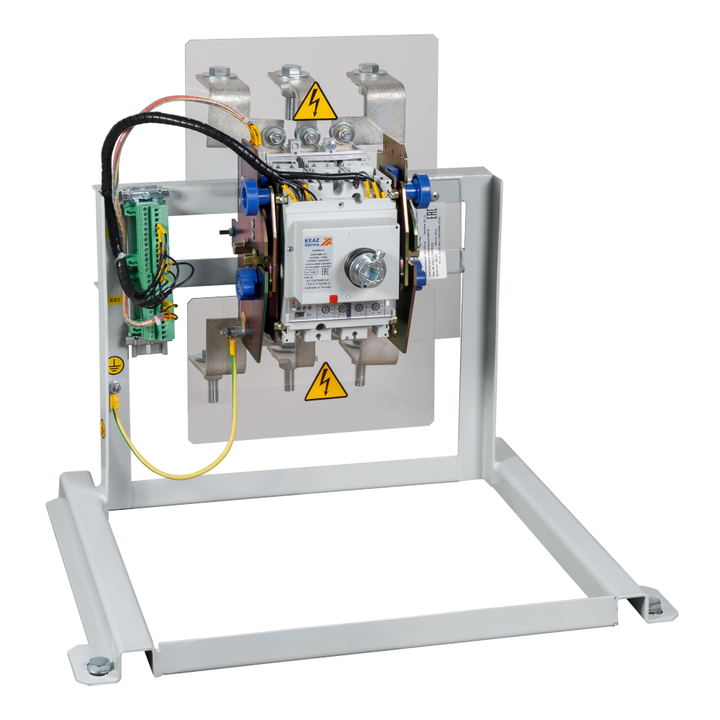

Блок замены автоматического выключателя-Import-T6S-OptiMat D630Н-MR1.1-ВИ-ВК-НР110DC230AC-ПД230AC-ВВЦ-РВЦ-FF
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 390145
- Артикул: 390145
- Ом код: 406-491
Основные характеристики
Все характеристики
Блокировка кнопок ВКЛ/ОТКЛ навесным замком:
нет
Вибро-сейсмо стойкость:
9
Вид присоединяемых проводников:
шина/провод
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
да
Ретрофит на базе выключателя OptiMat D630H-MR1.1-У3.4600572779302
Характеристики
Блокировка кнопок ВКЛ/ОТКЛ навесным замком
нет
Вибро-сейсмо стойкость
9
Вид присоединяемых проводников
шина/провод
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
да
Возможность установки индикатора отключения
да
Время номинально кратковременно выдерживаемого тока tcw (с)
1
Вспомогательные (свободные) контакты
Нет
Второй независимый расцепитель
Нет
Габариты изделия: Высота (мм)
256
Габариты изделия: Глубина (мм)
167
Габариты изделия: Ширина (мм)
140
Диапазон рабочих температур (˚С)
от -40°С до +70°С
Дополнительное оборудование
Нет
Дополнительный расцепитель
Нет
Замок внутренней установки
нет
Защитные шторки
да
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения по селективности
селективный
Катушка включения (В)
230 В АС/220 В DC
Климатическое исполнение и категория размещения
У3
Количество вспомогательных замыкающих контактов
3
Количество вспомогательных размыкающих контактов
3
Количество полюсов
3
Комплексная защита от замыканий на землю
нет
Конденсаторный источник питания
нет
Контакт готовности к включению
да
Макс. сечение присоединяемых медных шин (мм)
2 х (6 х 32)
Механический счётчик циклов
да
Моторный привод встроенный
да
Наличие вспомогательных контактов сигнализации
да
Наличие минимального расцепителя
да
Наличие независимого расцепителя
да
Наличие привода
Да
Независимый расцепитель (В)
230AC/220DC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)
65
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)
10
Номинальное импульсное напряжение Uimp (кВ)
8
Номинальное напряжение изоляции Ui (В)
800
Номинальное напряжение питания цепи управления Us (В)
230V AC/DC
Номинальное рабочее напряжение переменного тока Ue (В)
400
Номинальное рабочее напряжение переменного тока Ue (В)2
690
Номинальный кратковременно выдерживаемый ток Icw (А)
7 500
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)
7 500
Номинальный продолжительный ток Iu (А)
630
Номинальный ток In (А)
630
Предельная коммутационная способность переменного тока Icu (кА)
65
Предельная коммутационная способность переменного тока Icu (кА)2
10
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
65
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
10
Присоединение внешних проводников
переднее
Рабочая высота, (м)
2 000
Расцепитель минимального напряжения (В)
Нет
Регулировка максимальных расцепителей тока
да
Ретрофит для замены выключателей
1
Род тока
AC
Сигнализация положения выключателя в корзине
да
Способ крепления (монтажа)
болтовое соединение
Способ установки
стационарный
Стандарт российский (ГОСТ, ТУ)
ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Степень защиты (IP)
IP30
Тип подключения
болтовое соединение
Тип приёмки
ОТК
Тип расцепителя
MR1.1
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
0,1;0,125;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)
1,5;2;3;4;5;6;7;8;9;10
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)
0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;0,95;1
Частота тока (Гц)
50
