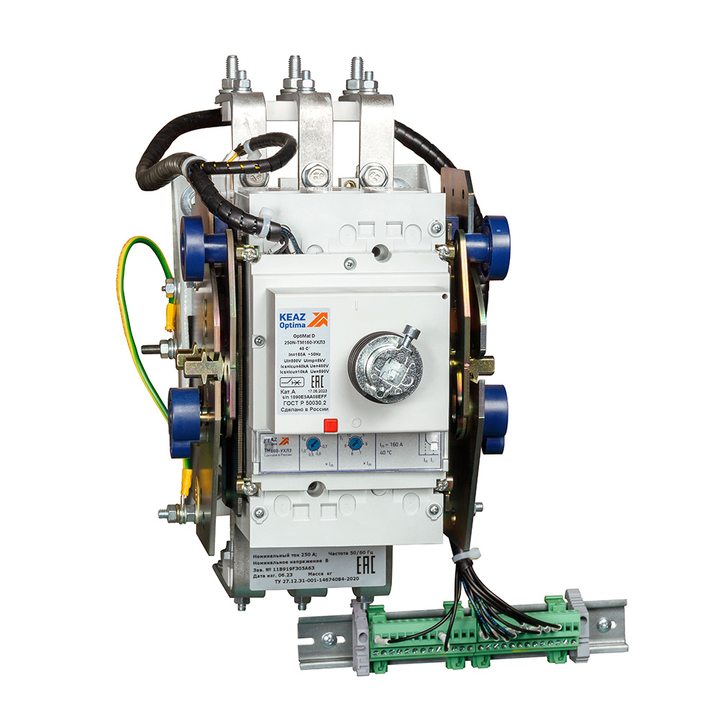

Блок замены автоматического выключателя-A3134-OptiMat D250N-MR1-ВИ-ВК-НР110DC/230AC-ПРД-ВВЦ-РВЦ
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 382106
- Артикул: 382106
- Ом код: 406-444
Основные характеристики
Все характеристики
Блокировка кнопок ВКЛ/ОТКЛ навесным замком:
нет
Вибро-сейсмо стойкость:
9
Вид присоединяемых проводников:
шина/провод
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
да
Ретрофит на базе выключателя OptiMat D250N-MR1-У3.4600572744904
Характеристики
Блокировка кнопок ВКЛ/ОТКЛ навесным замком
нет
Вибро-сейсмо стойкость
9
Вид присоединяемых проводников
шина/провод
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
да
Возможность установки индикатора отключения
да
Время номинально кратковременно выдерживаемого тока tcw (с)
0,5
Вспомогательные (свободные) контакты
Нет
Габариты изделия: Высота (мм)
162,5
Габариты изделия: Глубина (мм)
122
Габариты изделия: Ширина (мм)
105
Диапазон рабочих температур (˚С)
от -40°С до +70°С
Дополнительное оборудование
Привод ручной двигательный
Замок внутренней установки
нет
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения по селективности
селективный
Климатическое исполнение и категория размещения
У3
Количество вспомогательных замыкающих контактов
4
Количество вспомогательных размыкающих контактов
6
Количество полюсов
3
Комплексная защита от замыканий на землю
нет
Макс. сечение присоединяемых медных шин (мм)
5х40
Моторный привод встроенный
нет
Наличие независимого расцепителя
да
Наличие привода
ручной
Независимый расцепитель (В)
110DC/230AC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)
40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)
8
Номинальное импульсное напряжение Uimp (кВ)
8
Номинальное напряжение изоляции Ui (В)
800
Номинальное рабочее напряжение переменного тока Ue (В)
400
Номинальное рабочее напряжение переменного тока Ue (В)2
690
Номинальный кратковременно выдерживаемый ток Icw (А)
3 000
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)
3 000
Номинальный продолжительный ток Iu (А)
250
Номинальный ток In (А)
250
Предельная коммутационная способность переменного тока Icu (кА)
8
Предельная коммутационная способность переменного тока Icu (кА)2
40
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
40
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
8
Присоединение внешних проводников
переднее
Рабочая высота, (м)
2 000
Регулировка максимальных расцепителей тока
да
Ретрофит для замены выключателей
1
Род тока
AC
Способ крепления (монтажа)
болтовое соединение
Способ установки
выдвижной
Стандарт российский (ГОСТ, ТУ)
ТУ 27.12.31-001-14674084-2020
Степень защиты (IP)
IP00
Тип оборудования
Выключатель автоматический
Тип подключения
болтовое соединение
Тип приёмки
ОТК
Тип расцепителя
MR1.0
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR (с)
0,5;1;2;4;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)
1,5;2;3;4;5;6;7;8;9;10
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)
0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Частота тока (Гц)
50
