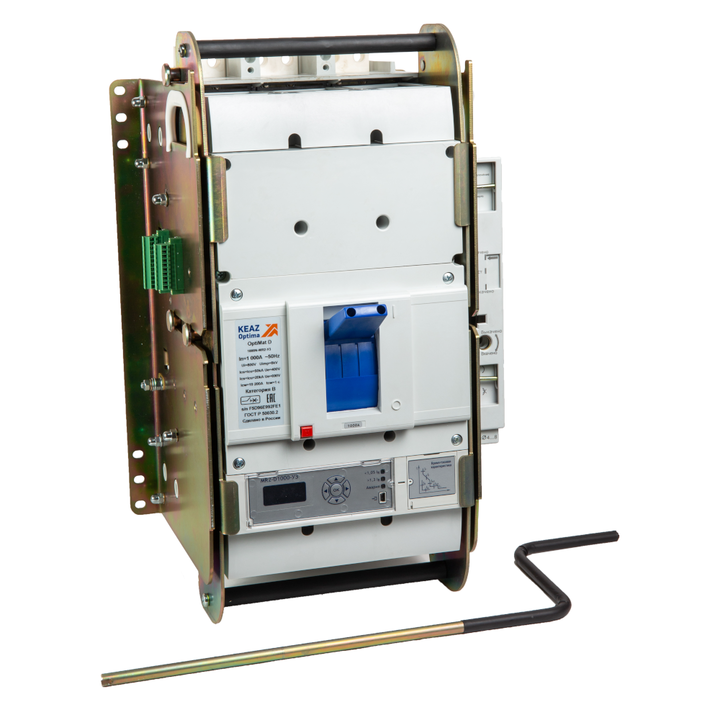

Выключатель автоматический OptiMat D1250H-D-MR2-ОМ4-РЕГ
Есть в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 381619
- Артикул: 381619
- Ом код: 407-942
Основные характеристики
Все характеристики
Вибро-сейсмо стойкость:
9
Вид присоединяемых проводников:
шина/провод
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
да
Возможность установки индикатора отключения:
да
4600572747448
Характеристики
Вибро-сейсмо стойкость
9
Вид присоединяемых проводников
шина/провод
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
да
Возможность установки индикатора отключения
да
Время номинально кратковременно выдерживаемого тока tcw (с)
1
Габариты изделия: Высота (мм)
414
Габариты изделия: Глубина (мм)
523
Габариты изделия: Ширина (мм)
320
Диапазон краткосрочной задержки расцепителя короткого замыкания (с)
0-0,4
Диапазон рабочих температур (˚С)
от -40°С до +70°С
Диапазон регулировки теплового расцепителя (А)
0,4-1In
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения
B
Категория применения по селективности
селективный
Климатическое исполнение и категория размещения
ОМ4
Количество полюсов
3
Комплексная защита от замыканий на землю
да
Контрольная температура (°С)
45
Макс. сечение присоединяемых медных шин (мм)
2(10х50)
Межполюсное расстояние (мм)
70
Моторный привод (дополнительно)
да
Наличие привода
ручной
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальное импульсное напряжение Uimp (кВ)
8
Номинальное напряжение изоляции Ui (В)
800
Номинальное рабочее напряжение переменного тока Ue (В)
690
Номинальный кратковременно выдерживаемый ток Icw (А)
19 200
Номинальный продолжительный ток Iu (А)
1 250
Номинальный ток In (А)
1 250
Подходит для монтажа на DIN-рейку
нет
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
85
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
30
Присоединение внешних проводников
переднее
Рабочая высота, (м)
2 000
Рабочий диапазон сетевого напряжения (В)
24-690
Расположение рукоятки ручного привода
переднее
Регулировка максимальных расцепителей тока
да
Род тока
AC
Способ крепления (монтажа)
винт
Способ установки
выдвижной
Стандарт российский (ГОСТ, ТУ)
ГОСТ IEC 60947-2
Степень защиты (IP)
IP30
Тип оборудования
Выключатель автоматический
Тип подключения
болтовое соединение
Тип приёмки
Морской регистр (РМРС)
Тип расцепителя
MR2.0
Тип элемента управления
рычажковый (перекидной рычаг)
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
0 ; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)
0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
Уставки по времени срабатывания расцепителя при токе 6IR (с)
0,5; 1; 2; 4
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)
2; 4; 8; 16
Уставки по току мгновенного срабатывания расцепителя Ii (А)
15000
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)
1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)
0,4 - 0,6 - 0,8 - 1,0
Уставки рабочего тока расцепителя IR (А)
500; 550; 600; 650; 700; 750; 800; 850; 900; 950; 1000; 1050; 1100; 1150; 1200; 1250
Частота тока (Гц)
50
