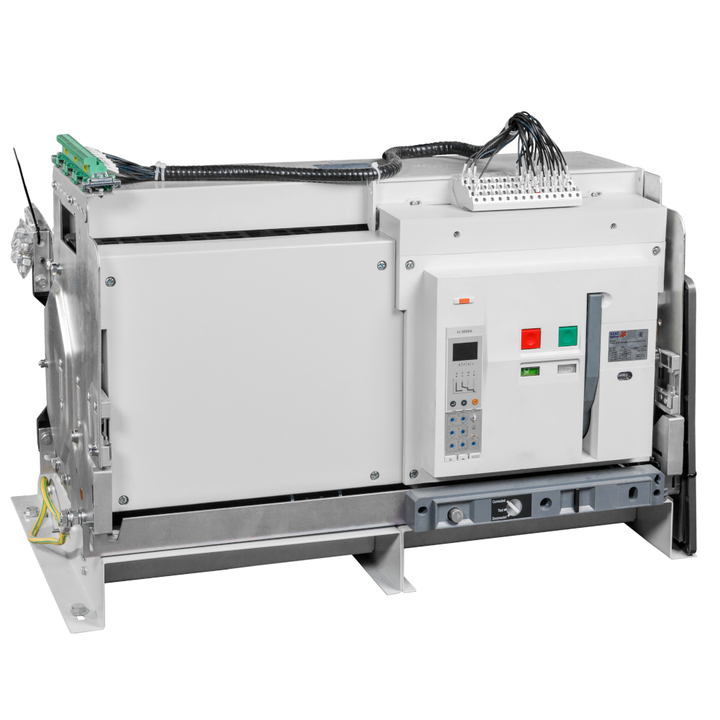

Блок замены автоматического выключателя-F-NW40-OptiMat A-4000-S4-4P-100-D-MR8.1-BH-C2200-M2-P05-S1-06
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 378544
- Артикул: 378544
- Ом код: 406-405
Основные характеристики
Все характеристики
Вибро-сейсмо стойкость:
9
Вид присоединяемых проводников:
шина
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
да
Возможность установки индикатора отключения:
да
Ретрофит на базе выключателя OptiMat A-4000-S4-4P-100-D-MR8.1-BH-C2200-M2-P05-S1-06.4600572739276
Характеристики
Вибро-сейсмо стойкость
9
Вид присоединяемых проводников
шина
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
да
Возможность установки индикатора отключения
да
Время номинально кратковременно выдерживаемого тока tcw (с)
1
Вспомогательные (свободные) контакты
6з+6р
Второй независимый расцепитель
Нет
Габариты изделия: Высота (мм)
432
Габариты изделия: Глубина (мм)
492
Габариты изделия: Ширина (мм)
413
Диапазон рабочих температур (˚С)
от -25°С до +40°С
Дополнительное оборудование
Нет
Дополнительный расцепитель
Нет
Замок внутренней установки
нет
Защитные шторки
да
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения по селективности
B
Катушка включения (В)
230 В АС/220 В DC
Климатическое исполнение и категория размещения
У3
Количество вспомогательных замыкающих контактов
6
Количество вспомогательных размыкающих контактов
6
Количество полюсов
4
Конденсаторный источник питания
нет
Контакт готовности к включению
да
Механический счётчик циклов
да
Моторный привод встроенный
да
Наличие вспомогательных контактов сигнализации
да
Наличие минимального расцепителя
нет
Наличие независимого расцепителя
нет
Наличие привода
ПД2 220V AC/DC
Независимый расцепитель (В)
230 В АС/220 В DC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)
100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)
85
Номинальное импульсное напряжение Uimp (кВ)
8
Номинальное напряжение изоляции Ui (В)
1 000
Номинальное напряжение питания цепи управления Us (В)
230AC/DC
Номинальное рабочее напряжение переменного тока Ue (В)
400
Номинальное рабочее напряжение переменного тока Ue (В)2
690
Номинальный кратковременно выдерживаемый ток Icw (А)
85
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)
85
Номинальный продолжительный ток Iu (А)
4 000
Номинальный ток In (А)
4 000
Предельная коммутационная способность переменного тока Icu (кА)
100
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
100
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
85
Присоединение внешних проводников
заднее
Рабочая высота, (м)
2 000
Расцепитель минимального напряжения (В)
Нет
Регулировка максимальных расцепителей тока
да
Ретрофит для замены выключателей
1
Род тока
AC
Сигнализация положения выключателя в корзине
нет
Способ крепления (монтажа)
болтовое соединение
Способ установки
выдвижной
Стандарт российский (ГОСТ, ТУ)
ТУ 27.12.31-001-14674084-2020
Степень защиты (IP)
IP00
Тип оборудования
Выключатель автоматический
Тип подключения
болтовое соединение
Тип приёмки
ОТК
Тип расцепителя
MR8.1
Типоразмер
S4-Четвёртый габаритный размер
