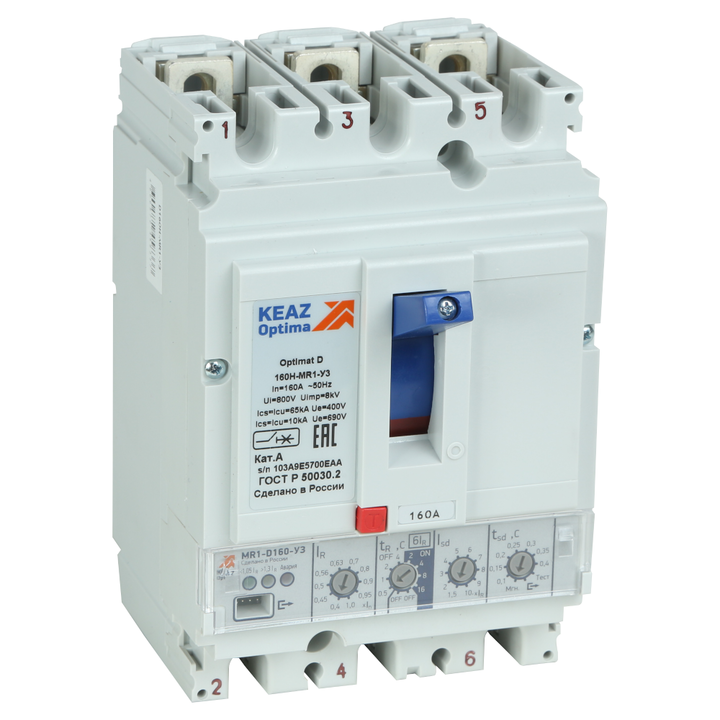

Выключатель автоматический OptiMat D160N-MR1-У3-РЕГ
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 353134
- Артикул: 353134
- Ом код: 407-834
Основные характеристики
Все характеристики
Вибро-сейсмо стойкость:
9
Вид присоединяемых проводников:
шина/провод
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
да
Возможность установки индикатора отключения:
да
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 160 А.4600572649223
Характеристики
Вибро-сейсмо стойкость
9
Вид присоединяемых проводников
шина/провод
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
да
Возможность установки индикатора отключения
да
Время номинально кратковременно выдерживаемого тока tcw (с)
0,5
Вспомогательные (свободные) контакты
нет
Габариты изделия: Высота (мм)
162,5
Габариты изделия: Глубина (мм)
123
Габариты изделия: Ширина (мм)
105
Диапазон краткосрочной задержки расцепителя короткого замыкания (с)
0-0,4
Диапазон рабочих температур (˚С)
от -40°С до +70°С
Диапазон регулировки теплового расцепителя (А)
0,4-1In
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения
A
Категория применения по селективности
неселективный
Климатическое исполнение и категория размещения
У3
Количество полюсов
3
Макс. сечение присоединяемых медных шин (мм)
6х25
Макс. сечение присоединяемых проводов (мм²)
70
Моторный привод (дополнительно)
да
Моторный привод встроенный
нет
Наличие привода
ручной
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальное импульсное напряжение Uimp (кВ)
8
Номинальное напряжение изоляции Ui (В)
800
Номинальное рабочее напряжение переменного тока Ue (В)
690
Номинальный кратковременно выдерживаемый ток Icw (А)
3 000
Номинальный продолжительный ток Iu (А)
160
Номинальный ток In (А)
160
Подходит для монтажа на DIN-рейку
нет
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
40
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
8
Присоединение внешних проводников
переднее
Рабочая высота, (м)
2 000
Рабочий диапазон сетевого напряжения (В)
24-690
Расположение рукоятки ручного привода
переднее
Регулировка максимальных расцепителей тока
да
Род тока
AC
Способ крепления (монтажа)
винт
Способ установки
стационарный
Стандарт российский (ГОСТ, ТУ)
ГОСТ IEC 60947-2
Степень защиты (IP)
IP30
Тип оборудования
Выключатель автоматический
Тип подключения
болтовое соединение
Тип приёмки
Речной регистр (РРР)
Тип расцепителя
MR1.0
Тип элемента управления
рычажковый (перекидной рычаг)
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
0; 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Уставки по времени срабатывания расцепителя при токе 6IR (с)
0,5; 1; 2; 4
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)
2; 4; 8; 12; 16
Уставки по току мгновенного срабатывания расцепителя Ii (А)
2000
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)
1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)
0,4; 0,45; 0,5; 0,56; 0,63; 0,7; 0,8; 0,9; 0,95; 1,0
Частота тока (Гц)
50
