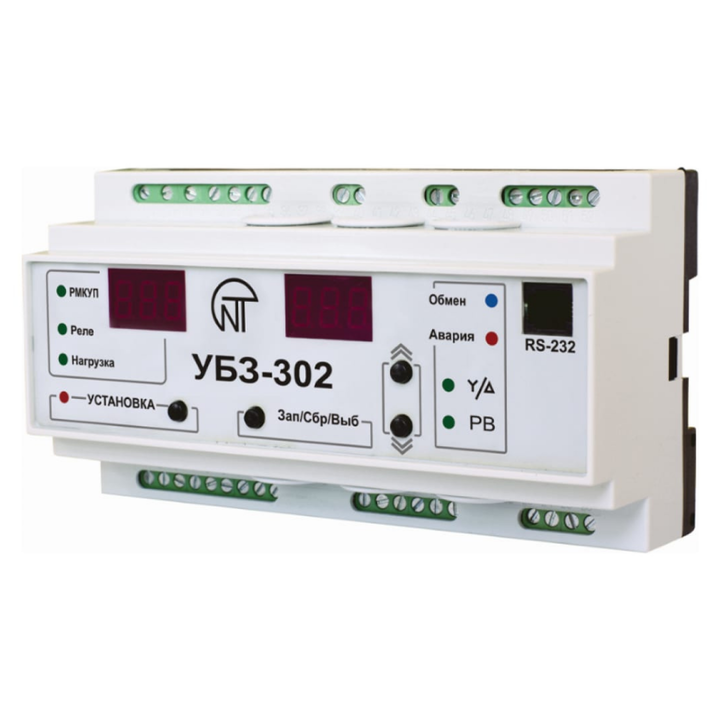

Блок защиты универсальный УБЗ-302 НовАтек-Электро

Блок защиты универсальный УБЗ-302 НовАтек-Электро

Есть в наличии
Рейтинг:

Есть в наличии 6910.28
6 910.28 руб.

Отправить заявку на почту: info@om-ek.ru

📞 +7 (343) 288-79-59



Гарантии
Доставка
Оплата
Консультации

Основные характеристики Все характеристики
Вход для аналогового датчика температуры: Нет
Вход для обнаружения замыкания на землю: Нет
Вход для подключения термистора: Нет
Модуль измерения напряжения: Да
Модуль измерения тока: Да

Универсальный блок защиты электродвигателей УБЗ-302 (далее по тексту УБЗ) предназначен для постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов трехфазного электрооборудования 380 В, 50 Гц и проверки значения сопротивления изоляции электродвигателей.

УБЗ обеспечивает защиту асинхронных электродвигателей, мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 315 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

УБЗ обеспечивает защиту электродвигателей при:

- некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос линейных напряжений);

- механических перегрузках (симметричный перегруз по фазным/линейным токам);

- превышении порога тока обратной последовательности:

- несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или

подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);

- исчезновении момента на валу электродвигателя («сухой ход» - для насосов) – защита по минимальному пусковому и/или рабочему току;

- затянутом пуске двигателя или блокировке ротора;

- недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);

- замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;

- тепловой перегрузке двигателя;

- перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель

температурных датчиков или температура корпуса при использовании внешних температурных датчиков).

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения

(далее по тексту АПВ) нагрузки.

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

Блок определяет наличие токов двигателя при отключенном реле нагрузки (при отключенном реле

нагрузки и функциональном реле в режиме звезда-треугольник). В этом случае блок индицирует аварию

внешнего магнитного пускателя (в дальнейшем МП), включающего двигатель, до тех пор, пока блок не будет выключен или отключен контроль токов двигателя при отключенном реле нагрузки.

УБЗ обеспечивает управление электродвигателями:

- по аналоговым входам "0-20 мА" и "0-10 В";

- по каналам дистанционного управления (интерфейсы RS-232 и RS-485);

- кнопками на лицевой панели УБЗ.

Связь

- управление и передача параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS;

- управление и передача параметров по интерфейсу RS-232.

П р и м е ч а н и е - Одновременное использование RS-485 и RS-232 невозможно.

Характеристики
Вход для аналогового датчика температуры
Нет
Вход для обнаружения замыкания на землю
Нет
Вход для подключения термистора
Нет
Модуль измерения напряжения
Да
Модуль измерения тока
Да
Номинальная рабочая частота по
55
Номинальная рабочая частота с
45
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
380
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
380
Номинальное рабочее напряжение Ue переменного тока AC 50 Гц по
380
Номинальное рабочее напряжение Ue переменного тока AC 50 Гц с
380
Номинальный рабочий ток Ie по
630
Номинальный рабочий ток Ie с
10
Степень защиты IP
IP40
BARCODES
04603725382381
Категория товара
Оборудование низковольтное - Устройство управления и защиты двигателя электронное
