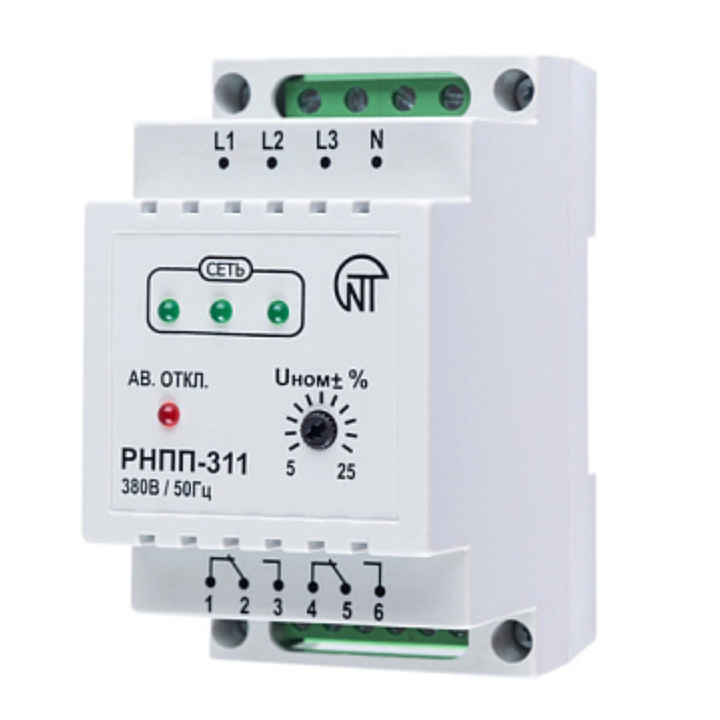

Реле напряжения РНПП-311 3ф Новатек-Электро 3425600311

НАЗНАЧЕНИЕ

Реле напряжения РНПП-311предназначено для отключения нагрузки 380 В/ 50 Гц при: недопустимых

колебаниях напряжения в сети с продолжительностью не менее 0,02 с, нарушении амплитудной

симметрии сетевого напряжения (перекосе фаз), обрыве, нарушении последовательности и слипании фаз.

ОБЩИЕ ПОЛОЖЕНИЯ

Реле через входные контакты (L1, L2, L3, N) включается параллельно нагрузке.

К клемме N подключается ноль. Если ноль подключить технически невозможно, либо реле работает

в сетях с изолированной нейтралью, погрешность измерения перекоса фаз и погрешность определения

порога срабатывания по напряжению увеличиваются до 5 %.

Реле на выходе имеет две группы независимых выходных перекидных контактов (1-2-3, 4-5-6). В «холодном» состоянии (реле без напряжения, не подключено) контакты 1-2(4-5) замкнуты, а контакты 5-6(2-3) разомкнуты. После подключения реле параллельно нагрузке и при наличии напряжения в сети и отсутствии причин срабатывания реле, контакты 1-2(4-5) размыкаются, а контакты 5-6(2-3) замыкаются.

Контакты 5-6(2-3) рекомендуется включать в разрыв питания катушки пускателя.

При срабатывании реле отключение нагрузки производится путем разрыва цепи питания катушки

магнитного пускателя через размыкающие контакты 5-6(2-3).

При срабатывании реле на лицевой панели загорается красный светодиод AВ. ОТКЛ. Красный

светодиод горит всегда при разомкнутом состоянии контактов 5-6(2-3).

Три зеленых светодиода на лицевой панели сигнализируют наличие напряжения на каждой фазе

соответственно: при обрыве одной из фаз соответствующий светодиод гаснет (при этом также

загорится красный светодиод, реле сработает по обрыву фазы).

Реле имеет одну совмещенную регулируемую уставку срабатывания по максимальному/минимальному напряжению. Например: в положении 10% реле будет срабатывать при

повышении/понижении напряжения на 10% от номинального.

Техническая документация

Реле напряжения РНПП-311 3ф Новатек-Электро 3425600311 - это устройство, которое используется для контроля и защиты электрических сетей от перенапряжений. Оно предназначено для работы в трехфазных системах переменного тока с частотой 50 или 60 Гц.

Основная функция реле напряжения РНПП-311 заключается в том, чтобы контролировать напряжение в электрической сети и отключать ее в случае превышения заданного уровня. Это помогает защитить оборудование и предотвратить аварии в электрической сети.

Реле РНПП-311 имеет ряд технических характеристик, включая диапазон рабочего напряжения, задаваемый дип-переключателями, чувствительность, время срабатывания и задержки. Он может использоваться в различных отраслях, включая промышленность, энергетику, транспорт и т.д.

Общая схема подключения реле напряжения РНПП-311 выглядит следующим образом: реле подключается к трехфазной сети и мониторит напряжение на каждой фазе. Если напряжение превышает заданный уровень, реле отключает сеть.
