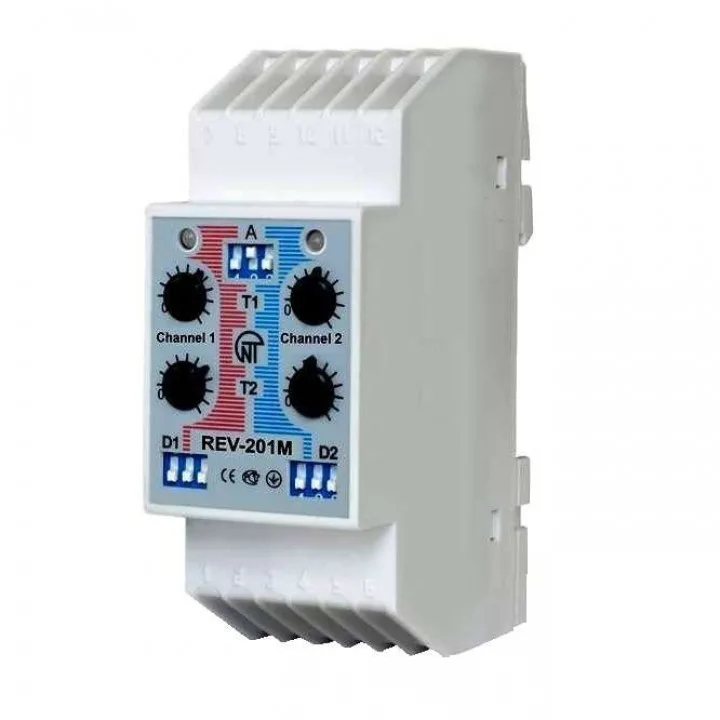

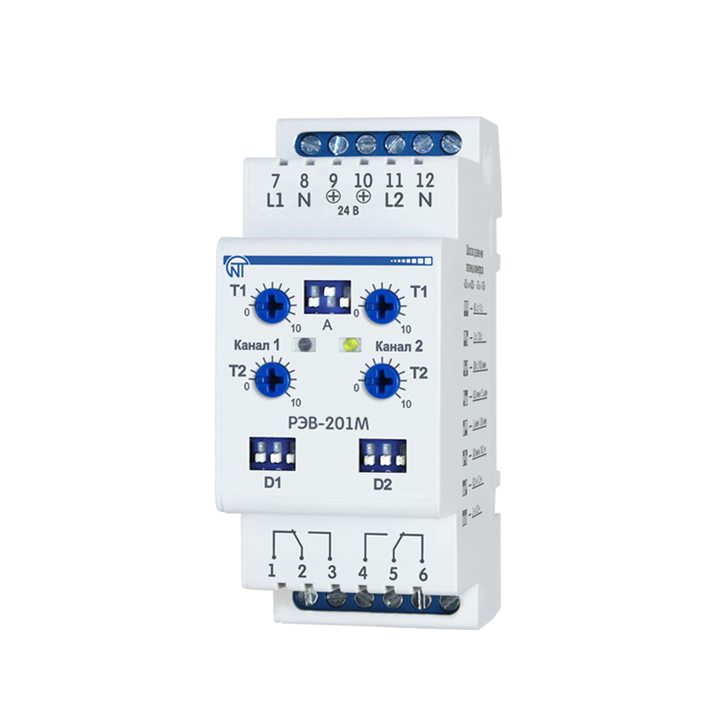

Реле времени РЭВ 201М 4 AC/DC время задержки программир. НовАтек-Электро 3425601201

Назначение изделия

REV–201М предназначено для коммутации электрических цепей переменного тока 230/240 В 50 Гц

и постоянного тока до 30 В с регулируемой выдержкой времени.

Изделие содержит два канала и может работать по одному из алгоритмов работы, задаваемых

пользователем:

• Реле с задержкой на включение;
• Реле импульсное 1;
• Реле периодическое 1(с задержкой на включение);
• Реле управления *(предпусковая сигнализация);
• Реле импульсное 2;
• Реле периодическое 2;
• Реле с задержкой на отключение.

*Изделие может быть использовано в качестве реле предпусковой сигнализации для оборудования,

подчиняющегося постановлению Госгортехнадзора № 47 от 04.06.03, в т. ч. и для ГОК (горнообогатительных комбинатов).

Выдержка времени каждого канала начинает отсчитываться с момента подачи питания на канал.

Изделие позволяет обеспечить два режима работы каналов (см. рисунок 2):

Режим 1 – Независимая работа каналов.

На каждый канал подается разновременно одно и то же питание. Выдержка времени отсчитывается

от момента подачи питания на каждый канал (режим двух реле);

Режим 2 – Параллельная работа каналов.

На каждый канал одновременно подается одно и то же питание. Отсчет времени по обоим каналам

начинается одновременно. Время срабатывания соответствует выставленным с помощью

регулировок задержкам для каждого канала (режим одного реле с двумя выходами и разными

выдержками).
