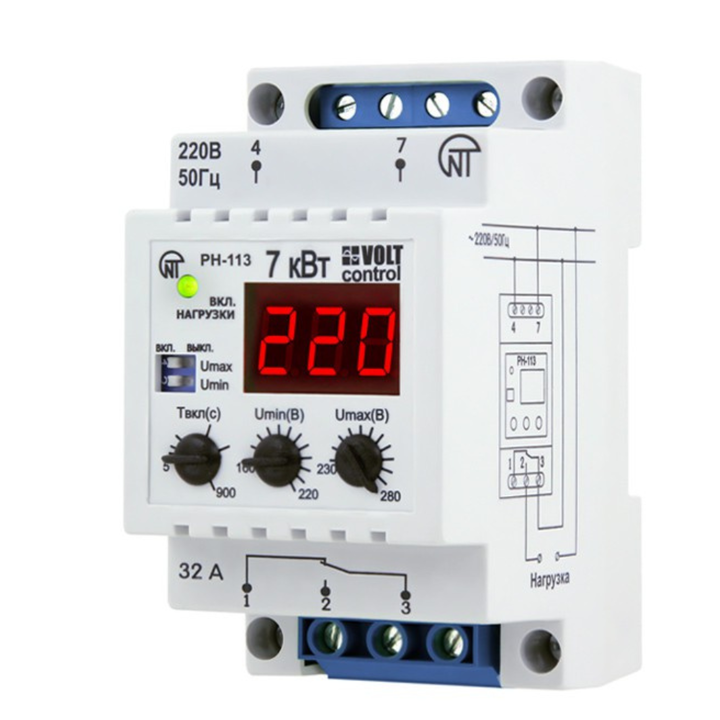

Реле напряжения РН-113

предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

Реле может работать в четырех независимых режимах, как:

• — реле напряжения;
• — реле минимального напряжения;
• — реле максимального напряжения;
• — реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

• — текущее действующее значение напряжения;
• — точное значение устанавливаемого параметра;
• — время оставшееся до момента повторного включения нагрузки;
• — аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить

• — порог срабатывания по максимально допустимому значению напряжения;
• — порог срабатывания по минимально допустимому значению напряжения;
• — задержку времени включения нагрузки после восстановления параметров сети.

Технические характеристики:

• Назначение изделия - Аппаратура управления и распределения
• Номинальный режим работы - Продолжительный
• Установка (монтаж) изделия - Стандартная DIN-рейка 35 мм
• Степень защиты лицевой панели - IP40
• Степень защиты клеммника - IP20
• Класс защиты от поражения электрическим током - II
• Климатическое исполнение - УХЛ 3.1
• Допустимая степень загрязнения - II
• Категория перенапряжения - III
• Номинальное напряжение изоляции, В - 450
• Номинальное импульсное выдерживаемое напряжение, кВ - 4
• Сечение проводов для подключения к клеммам входных контактов, мм2 - 0,3 – 3,3
• Момент затяжки винтов клемм входных контактов, Н*м - 0,4
• Сечение проводов для подключения к клеммам выходных контактов, мм2 - 0,65 – 5
• Момент затяжки винтов клемм выходных контактов, Н*м - 0,5
• Таблица 2 – Основные технические характеристики
• Наименование Значение
• Номинальное переменное однофазное напряжение питания сети, В - 230
• Частота сети, Гц - 48 – 52
• Диапазон регулирования по Umin, В - 160 – 220
• Диапазон регулирования по Umах, В - 230 – 280
• Диапазон регулирования по Твкл, с - 5 –900
• Фиксированное время срабатывания по Umах, с - 1
• Фиксированная задержка отключения по Umin, с - 12
• Фиксированное время срабатывания при снижении напряжения более 50 В от
• порога по Umin или при снижении напряжения ниже 155 В, с - 0,2
• Фиксированное время срабатывания при повышении напряжения более 30 В
• от порога по Umах или выше 300 В, с - 0,12
• Максимальный коммутируемый ток (активной нагрузки), А - 32
• Точность определения порога срабатывания по напряжению, В до - 3
• Минимальное напряжение, при котором сохраняется работоспособность, В - 100
• Максимальное напряжение, при котором сохраняется работоспособность, В - 420
• Гистерезис возврата по напряжению, В - 4 – 5
• Мощность потребления (при неподключенной нагрузке), Вт до - 3,5
• Коммутационный ресурс выходных контактов:
• – под нагрузкой 32 А, раз, не менее
• – под нагрузкой 5 А, раз, не менее
• 100 тыс.
• 1 млн.
• Габаритные размеры (три модуля типа S) H*B*L, мм - 90*52,6*66,3
• Масса, не более, кг 0,15
• Изделие сохраняет свою работоспособность при любом положении в пространстве
• Материал корпуса – самозатухающий пластик
