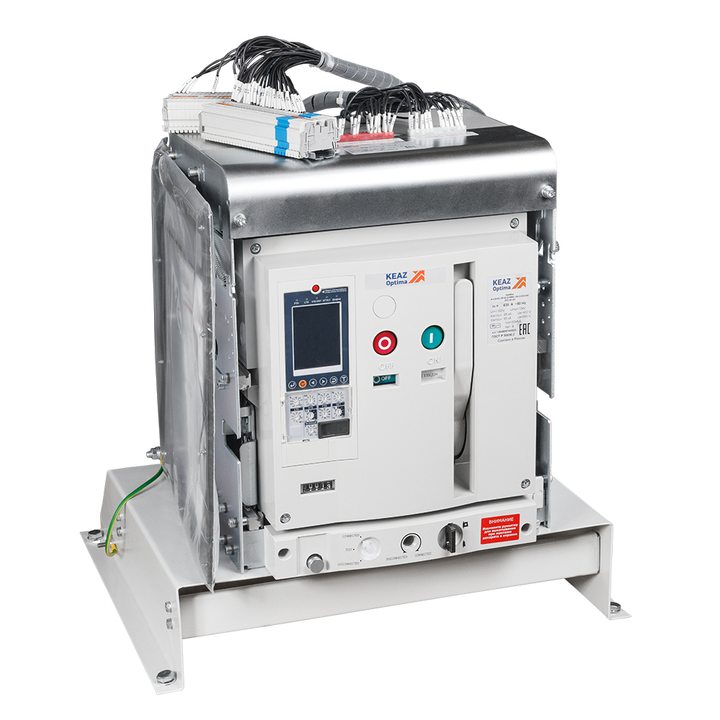

Блок замены автоматического выключателя-APU-30A-W-OptiMat A-630-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-03
нет в наличии
нет в наличии
984113
984 113 руб.
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 328261
- Артикул: 328261
- Ом код: 406-214
Основные характеристики
Все характеристики
Вид присоединяемых проводников:
шина
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
да
Время номинально кратковременно выдерживаемого тока tcw (с):
50
Вспомогательные (свободные) контакты:
6з+6р
Ретрофит на базе выключателя OptiMat D630N-MR1.1-У4.4600572570893
Характеристики
Вид присоединяемых проводников
шина
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
да
Время номинально кратковременно выдерживаемого тока tcw (с)
50
Вспомогательные (свободные) контакты
6з+6р
Второй независимый расцепитель
Нет
Высота изделия, мм
432
Высота, м
2 000
Габариты изделия: Глубина (мм)
396
Диапазон рабочих температур (˚С)
от -25°С до +40°С
Диапазоны измерения, уставки и регулировки тока
0.4; 0.5; 0.6; 0.7; 0.8; 0.9; 0.95; 0.98; 1.0
Дополнительное оборудование
Нет
Дополнительный расцепитель
Нет
Замок внутренней установки
нет
Защитные шторки
да
Импульсное напряжение, кВ
12
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения по селективности
селективный
Катушка включения (В)
230 В АС/220 В DC
Климатическое исполнение и категория размещения
У3
Количество вспомогательных замыкающих контактов
3
Количество вспомогательных размыкающих контактов
3
Количество полюсов
3
Конденсаторный источник питания
нет
Контакт готовности к включению
нет
Механический счётчик циклов
да
Моторный привод встроенный
да
Наличие вспомогательных контактов сигнализации
да
Наличие минимального расцепителя
нет
Наличие независимого расцепителя
да
Наличие привода
ПД2 220V AC/DC + ручной привод
Напряжение (номинальное, рабочее, питания)
400
Независимый расцепитель (В)
230 В АС/220 В DC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальное напряжение изоляции Ui (В)
1 000
Номинальное напряжение питания цепи управления Us (В)
230AC/DC
Номинальный и рабочий ток (In, Ie, Iu)
630
Присоединение внешних проводников
заднее
Расцепитель минимального напряжения (В)
Нет
Ретрофит для замены выключателей
1,APU-30A-W
Род тока, частота и контроль фаз
Переменный (AC)
Сигнализация положения выключателя в корзине
нет
Способ установки
выдвижной
Стандарт российский (ГОСТ, ТУ)
ГОСТ Р 50030.2
Степень защиты IP
IP20
Тип оборудования
Выключатель автоматический
Тип подключения
болтовое соединение
Тип приёмки
ОТК
Тип расцепителя
MR8.1
Типоразмер
S2-Второй габаритный размер
Токи короткого замыкания и коммутационная способность (Icu, Ics, Icw, Iq)
85
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)
0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
0,1;0,2;0,3;0,4;OFF
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)
0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)
0,1;0,2;0,3;0,4;OFF
Частота тока (Гц)
50
Ширина, мм
353
