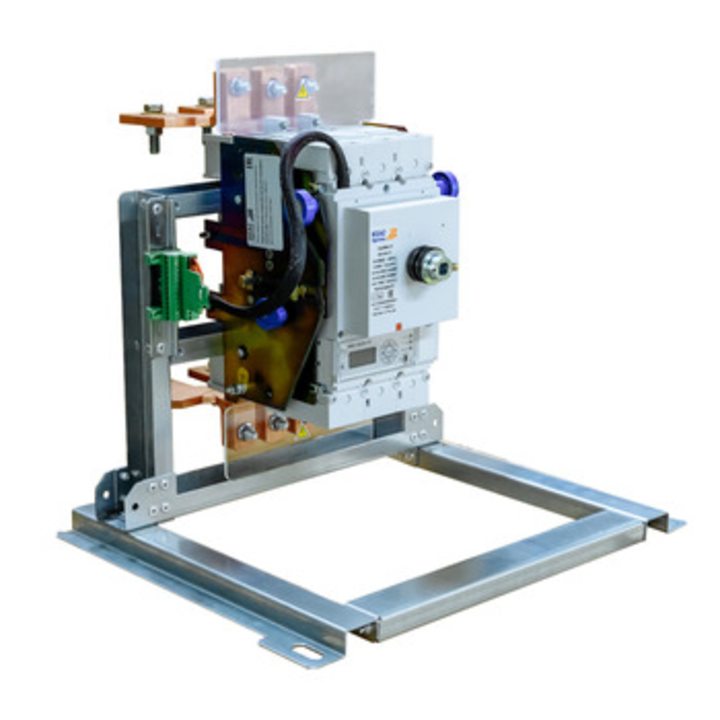

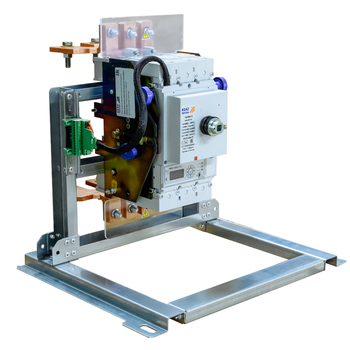

Блок замены автоматического выключателя-АВМ4СВ/НВ-OptiMat D630N-MR2-ВИ-ВК-НР110DC/230AC-ПРД-ВВЦ-РВЦ
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 312304
- Артикул: 312304
- Ом код: 406-191
Основные характеристики
Все характеристики
Вид присоединяемых проводников:
шина/провод
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
да
Время номинально кратковременно выдерживаемого тока tcw (с):
0,5
Вспомогательные (свободные) контакты:
Да
Ретрофит на базе выключателя OptiMat D630N-MR2-У3.4600572503365
Характеристики
Вид присоединяемых проводников
шина/провод
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
да
Время номинально кратковременно выдерживаемого тока tcw (с)
0,5
Вспомогательные (свободные) контакты
Да
Диапазон рабочих температур (˚С)
от -40°С до +70°С
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения по селективности
селективный
Климатическое исполнение и категория размещения
У3
Количество полюсов
3
Конденсаторный источник питания
нет
Контакт готовности к включению
нет
Макс. сечение присоединяемых медных шин (мм)
6х32
Макс. сечение присоединяемых проводов (мм²)
120
Механический счётчик циклов
нет
Наличие независимого расцепителя
да
Наличие привода
ПРД
Независимый расцепитель (В)
НР110DC/230AC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)
40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)
8
Номинальное импульсное напряжение Uimp (кВ)
8
Номинальное напряжение изоляции Ui (В)
800
Номинальное рабочее напряжение переменного тока Ue (В)
690
Номинальный кратковременно выдерживаемый ток Icw (А)
7 500
Номинальный продолжительный ток Iu (А)
630
Номинальный ток In (А)
630
Подходит для монтажа на DIN-рейку
нет
Предельная коммутационная способность переменного тока Icu (кА)
40
Предельная коммутационная способность переменного тока Icu (кА)2
40
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
40
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
8
Предельный ток селективности Is (кА)
7
Присоединение внешних проводников
переднее
Рабочая высота, (м)
2 000
Рабочий диапазон сетевого напряжения (В)
24-690
Размер упаковочного ярлыка (для печати)(Не исп)
100х60
Регулировка максимальных расцепителей тока
да
Ретрофит для замены выключателей
1
Род тока
AC
Способ крепления (монтажа)
болт
Стандарт российский (ГОСТ, ТУ)
ТУ3422-062-05758109-2015
Тип оборудования
Выключатель автоматический
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
1 ; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)
0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
Уставки по времени срабатывания расцепителя при токе 6IR (с)
0,5; 1; 2; 4
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)
2; 4; 8; 16
Уставки по току мгновенного срабатывания расцепителя Ii (А)
7500
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)
1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А)
0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
Уставки рабочего тока расцепителя IR (А)
250; 270; 290; 310; 330; 350; 370; 390; 410; 430; 450; 470; 490; 510; 530; 550; 570; 590; 610; 630
Частота тока (Гц)
50
