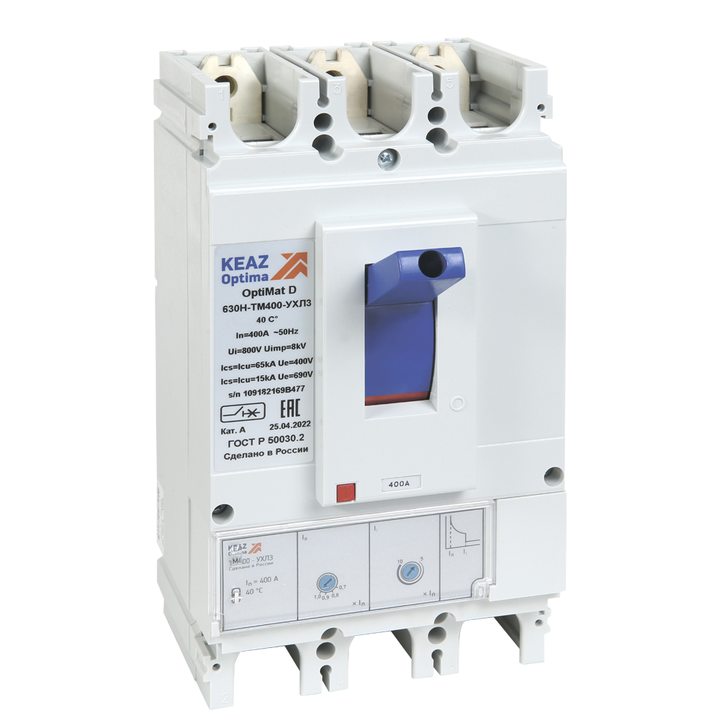

Выключатель автоматический OptiMat D630F-TM400-УХЛ3
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 291470
- Артикул: 291470
- Ом код: 407-434
Основные характеристики
Все характеристики
Вибро-сейсмо стойкость:
9
Вид присоединяемых проводников:
шина/провод
Вид расцепителей:
термомагнитный
Возможность самостоятельного подключения дополнительных устройств:
да
Возможность установки индикатора отключения:
да
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 400 А.4600572487627
Характеристики
Вибро-сейсмо стойкость
9
Вид присоединяемых проводников
шина/провод
Вид расцепителей
термомагнитный
Возможность самостоятельного подключения дополнительных устройств
да
Возможность установки индикатора отключения
да
Время номинально кратковременно выдерживаемого тока tcw (с)
0,5
Вспомогательные (свободные) контакты
Нет
Габариты изделия: Высота (мм)
256
Габариты изделия: Глубина (мм)
167
Габариты изделия: Ширина (мм)
140
Диапазон краткосрочной задержки расцепителя короткого замыкания (с)
без выдержки
Диапазон рабочих температур (˚С)
от -60°С до +70°С
Диапазон регулировки теплового расцепителя (А)
0,7-1In
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения
A
Категория применения по селективности
неселективный
Климатическое исполнение и категория размещения
УХЛ3
Количество полюсов
3
Комплексная защита от замыканий на землю
нет
Контрольная температура (°С)
40
Макс. сечение присоединяемых медных шин (мм)
2 х (6 х 32)
Межполюсное расстояние (мм)
45
Механический счётчик циклов
нет
Моторный привод (дополнительно)
да
Моторный привод встроенный
нет
Наличие привода
ручной
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)
50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)
10
Номинальное импульсное напряжение Uimp (кВ)
8
Номинальное напряжение изоляции Ui (В)
800
Номинальное рабочее напряжение переменного тока Ue (В)
690
Номинальное рабочее напряжение переменного тока Ue (В)2
400
Номинальный кратковременно выдерживаемый ток Icw (А)
7 500
Номинальный продолжительный ток Iu (А)
400
Номинальный ток In (А)
400
Подходит для монтажа на DIN-рейку
нет
Предельная коммутационная способность переменного тока Icu (кА)
10
Предельная коммутационная способность переменного тока Icu (кА)2
50
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
50
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
10
Присоединение внешних проводников
переднее
Рабочая высота, (м)
2 000
Рабочий диапазон сетевого напряжения (В)
24-690
Расположение рукоятки ручного привода
переднее
Регулировка максимальных расцепителей тока
да
Род тока
AC
С расцеплением под напряжением
да
Способ крепления (монтажа)
винт
Способ установки
стационарный
Стандарт российский (ГОСТ, ТУ)
ГОСТ IEC 60947-2
Степень защиты (IP)
IP30
Тип оборудования
Выключатель автоматический
Тип подключения
болтовое соединение
Тип приёмки
ОТК
Тип расцепителя
TM
Тип элемента управления
рычажковый (перекидной рычаг)
Уставка расцепителей токов короткого замыкания
5-10In
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А)
2000;4000
Уставки рабочего тока расцепителя IR (А)
280;320;360;400
Частота тока (Гц)
50
