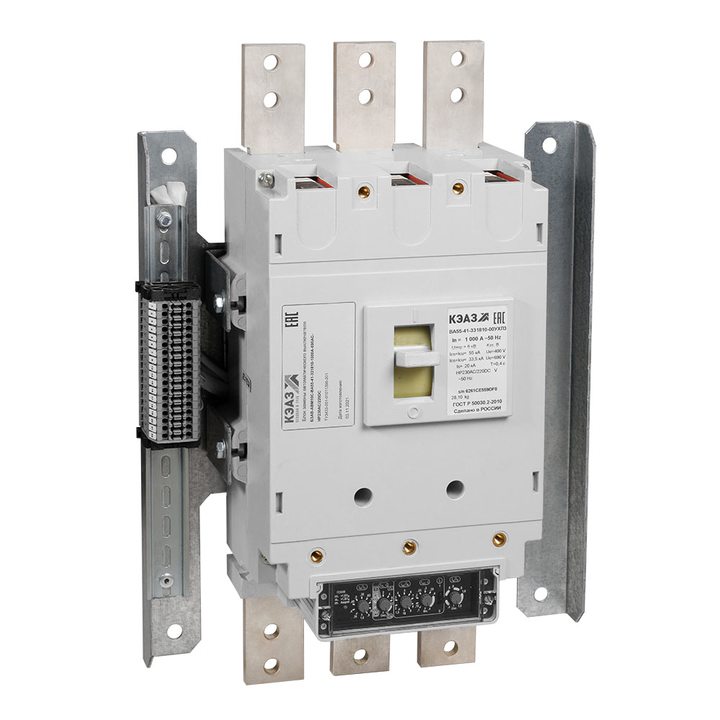

Блок замены автоматического выключателя-АВМ20Н-ВА53-43-331830-2000А-690AC-НР230AC/220DC-ПЭ230AC
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 290941
- Артикул: 290941
- Ом код: 406-159
Основные характеристики
Все характеристики
Вибро-сейсмо стойкость:
9
Вид присоединяемых проводников:
шина/провод
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
нет
Вспомогательные (свободные) контакты:
3з+3р
Ретрофит на базе выключателя ВА53-43-331830-2000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3.4600572473392
Характеристики
Вибро-сейсмо стойкость
9
Вид присоединяемых проводников
шина/провод
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
нет
Вспомогательные (свободные) контакты
3з+3р
Габариты изделия: Высота (мм)
464
Габариты изделия: Глубина (мм)
281
Габариты изделия: Ширина (мм)
438
Диапазон рабочих температур (˚С)
от -50°С до +55°С
Дополнительное оборудование
Нет
Дополнительный расцепитель
НР230AC/220DC
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения по селективности
неселективный
Климатическое исполнение и категория размещения
У3
Количество вспомогательных замыкающих контактов
3
Количество вспомогательных размыкающих контактов
3
Количество полюсов
3
Макс. сечение присоединяемых медных шин (мм)
2(100х12)
Наличие вспомогательных контактов сигнализации
да
Наличие независимого расцепителя
да
Наличие привода
электромагнитный 230AC
Независимый расцепитель (В)
230AC/220DC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальное напряжение изоляции Ui (В)
690
Номинальное рабочее напряжение переменного тока Ue (В)
690
Номинальное рабочее напряжение переменного тока Ue (В)2
400
Номинальный продолжительный ток Iu (А)
2 000
Номинальный ток In (А)
2 000
Предельная коммутационная способность переменного тока Icu (кА)
33,5
Предельная коммутационная способность переменного тока Icu (кА)2
135
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
135
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
33,5
Предельный ток селективности Is (кА)
14
Присоединение внешних проводников
переднее
Регулировка максимальных расцепителей тока
да
Ретрофит для замены выключателей
1,АВМ20Н
Род тока
AC
Способ крепления (монтажа)
винт
Способ установки
стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ)
ТУ 27.12.31-001-14674084-2020
Степень защиты (IP)
IP00
Тип оборудования
Выключатель автоматический
Тип приёмки
ОТК
Тип расцепителя
электронный
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR (с)
2;4;8;16;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с)
2;4;8;12;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)
1,5;2;3;4;5;6;7;8;9;10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)
0,4;0,6;0,8;1;OFF
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)
0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Частота тока (Гц)
50/60
