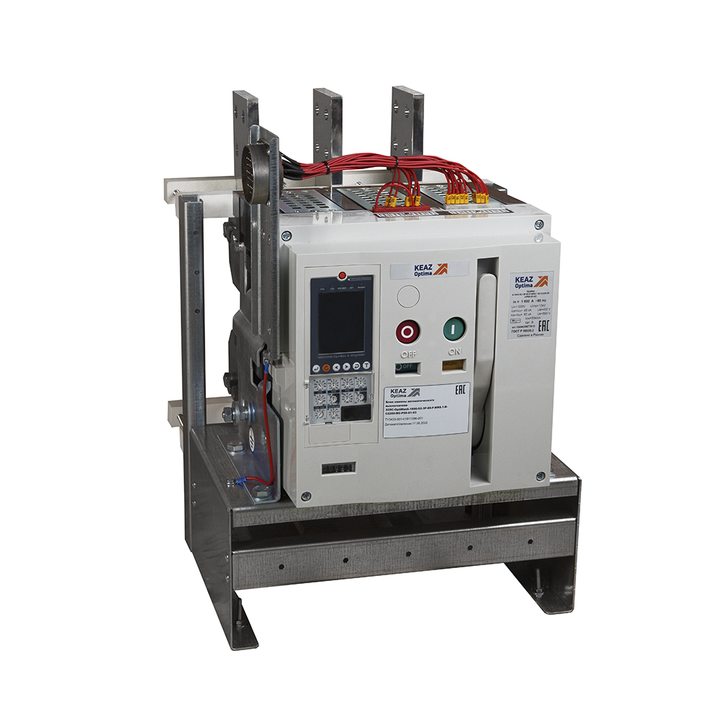

Блок замены автоматического выключателя-Э25С-OptiMat A-1600-S2-3P-85-F-MR8.0-B-C2200-M2-P00-S1-03
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 287562
- Артикул: 287562
- Ом код: 406-131
Основные характеристики
Все характеристики
Вибро-сейсмо стойкость:
9
Вид присоединяемых проводников:
шина/провод
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
да
Вспомогательные (свободные) контакты:
6з+6р
Ретрофит на базе выключателя OptiMat A-1600-S2-3P-85-F-MR8.0-B-C2200-M2-P00-S1-03.4600572467490
Характеристики
Вибро-сейсмо стойкость
9
Вид присоединяемых проводников
шина/провод
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
да
Вспомогательные (свободные) контакты
6з+6р
Второй независимый расцепитель
Нет
Дополнительный расцепитель
Нет
Замок внутренней установки
нет
Защитные шторки
нет
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения по селективности
селективный
Катушка включения (В)
230 В АС/220 В DC
Климатическое исполнение и категория размещения
У3
Количество вспомогательных замыкающих контактов
6
Количество вспомогательных размыкающих контактов
6
Количество полюсов
3
Конденсаторный источник питания
нет
Контакт готовности к включению
нет
Механический счётчик циклов
да
Наличие минимального расцепителя
нет
Наличие привода
220V AC/DC
Независимый расцепитель (В)
230 В АС/220 В DC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)
85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)
65
Номинальное импульсное напряжение Uimp (кВ)
12
Номинальное напряжение изоляции Ui (В)
1 000
Номинальное напряжение питания цепи управления Us (В)
230AC/DC
Номинальное рабочее напряжение переменного тока Ue (В)
400
Номинальное рабочее напряжение переменного тока Ue (В)2
690
Номинальный кратковременно выдерживаемый ток Icw (А)
50
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)
50
Номинальный продолжительный ток Iu (А)
1 600
Номинальный ток In (А)
1 600
Предельная коммутационная способность переменного тока Icu (кА)
85
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
85
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
65
Присоединение внешних проводников
заднее
Расцепитель минимального напряжения (В)
Нет
Регулировка максимальных расцепителей тока
да
Ретрофит для замены выключателей
Э25С,1
Род тока
AC
Сигнализация положения выключателя в корзине
нет
Способ установки
стационарный
Стандарт российский (ГОСТ, ТУ)
ТУ 27.12.31-001-14674084-2020
Степень защиты (IP)
IP00
Тип оборудования
Выключатель автоматический
Тип приёмки
ОТК
Тип расцепителя
MR8.0
Типоразмер
S2-Второй габаритный размер
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)
0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)
0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)
0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при токе 6IR (с)
0,5;1;2;4;8;12;16;20;24;30
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)
2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)
1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А)
0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)
0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)
0,4;0,42;0,43;0,44;0,45;0,47;0,48;0,49;0,5;0,51;0,53;0,54;0,56;0,57;0,58;0,59;0,6;0,62;0,63;0,64;0,65;0,66;0,67;0,68;0,69;0,7;0,72;0,72;0,74;0,75;0,76
Частота тока (Гц)
50/60
Заказать товар:
Через форму заказа на сайте
По телефону:
Отправить на заявку на электронную почту:
Мы осуществляем отправку по РФ - СДЭК, Деловые линии, КИТ, Собственным транспортом (2 и 5 тн)
Бесплатная доставка по Екатеринбургу при сумме от 3000 руб - карта в разделе оплата и доставка
