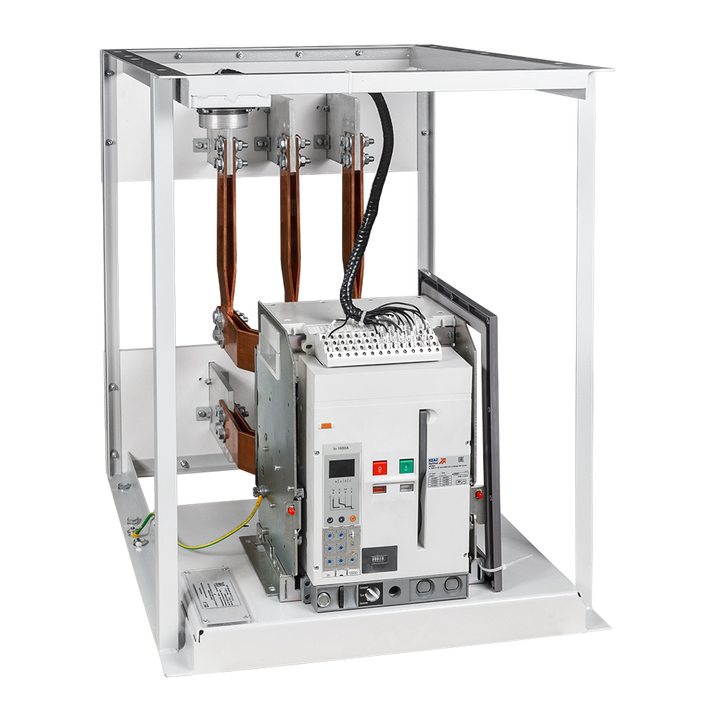

Блок замены автоматического выключателя-Э25В-OptiMat A-1600-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-03
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 287538
- Артикул: 287538
- Ом код: 406-121
Основные характеристики
Все характеристики
Вибро-сейсмо стойкость:
9
Вид присоединяемых проводников:
шина
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
да
Вспомогательные (свободные) контакты:
6з+6р
Ретрофит на базе выключателя OptiMat-A-1600-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-03.4600572467384
Характеристики
Вибро-сейсмо стойкость
9
Вид присоединяемых проводников
шина
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
да
Вспомогательные (свободные) контакты
6з+6р
Второй независимый расцепитель
Нет
Дополнительный расцепитель
Нет
Замок внутренней установки
нет
Защитные шторки
да
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения по селективности
селективный
Катушка включения (В)
230 В АС/220 В DC
Климатическое исполнение и категория размещения
У3
Количество вспомогательных замыкающих контактов
6
Количество вспомогательных размыкающих контактов
6
Количество полюсов
3
Конденсаторный источник питания
нет
Контакт готовности к включению
нет
Макс. сечение присоединяемых медных шин (мм)
2(10х120)
Механический счётчик циклов
да
Наличие минимального расцепителя
нет
Наличие привода
220V AC/DC
Независимый расцепитель (В)
230 В АС/220 В DC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)
85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)
65
Номинальное импульсное напряжение Uimp (кВ)
12
Номинальное напряжение изоляции Ui (В)
1 000
Номинальное напряжение питания цепи управления Us (В)
230AC/DC
Номинальное рабочее напряжение переменного тока Ue (В)
400
Номинальное рабочее напряжение переменного тока Ue (В)2
690
Номинальный кратковременно выдерживаемый ток Icw (А)
50
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)
50
Номинальный продолжительный ток Iu (А)
1 600
Номинальный ток In (А)
1 600
Предельная коммутационная способность переменного тока Icu (кА)
85
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
85
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
65
Присоединение внешних проводников
заднее
Расцепитель минимального напряжения (В)
Нет
Регулировка максимальных расцепителей тока
да
Ретрофит для замены выключателей
Э25В,1
Род тока
AC
Сигнализация положения выключателя в корзине
нет
Способ крепления (монтажа)
болтовое соединение
Способ установки
выдвижной
Стандарт российский (ГОСТ, ТУ)
ТУ 27.12.31-001-14674084-2020
Степень защиты (IP)
IP00
Тип оборудования
Выключатель автоматический
Тип подключения
болтовое соединение
Тип приёмки
ОТК
Тип расцепителя
MR8.1
Типоразмер
S2-Второй габаритный размер
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)
0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)
0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)
0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при токе 6IR (с)
0,5;1;2;4;8;12;16;20;24;30
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)
2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)
1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А)
0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)
0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)
0,4;0,42;0,43;0,44;0,45;0,47;0,48;0,49;0,5;0,51;0,53;0,54;0,56;0,57;0,58;0,59;0,6;0,62;0,63;0,64;0,65;0,66;0,67;0,68;0,69;0,7;0,72;0,72;0,74;0,75;0,76
Частота тока (Гц)
50/60
