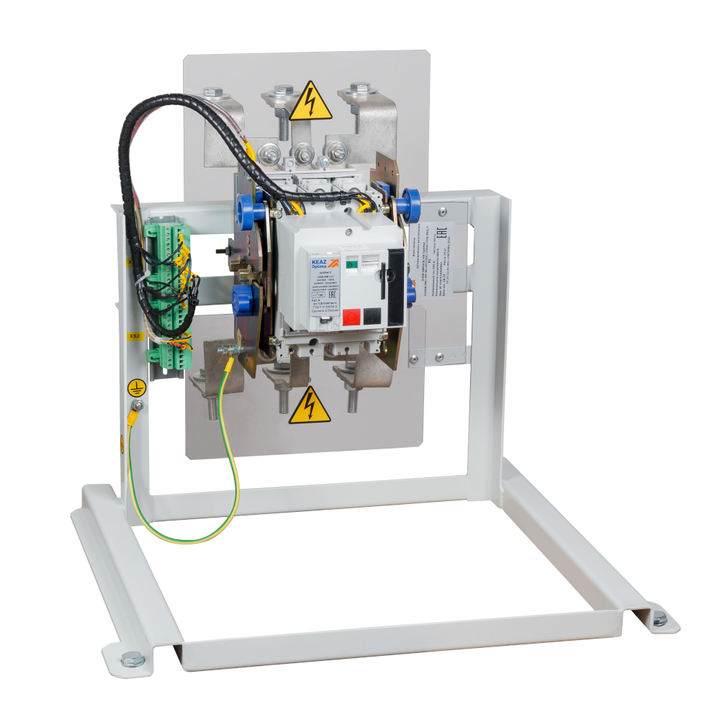

Блок замены автоматического выключателя-АВМ4СВ/НВ-OptiMat D250N-MR1-ВИ-ВК-НР110DC/230AC-ПД230AC-ВВЦ-РВЦ
нет в наличии
Бесплатная доставка по Екатеринбургу и до ТК при заказе от 3000 ₽.
Доставка по России
- Производитель: КЭАЗ Курский электроаппаратный завод
- Код товара: 287073
- Артикул: 287073
- Ом код: 406-105
Основные характеристики
Все характеристики
Вибро-сейсмо стойкость:
9
Вид присоединяемых проводников:
шина (провод по запросу)
Вид расцепителей:
электронный
Возможность самостоятельного подключения дополнительных устройств:
да
Возможность установки индикатора отключения:
да
Ретрофит на базе выключателя OptiMat D250N-MR1-У3.4600572466912
Характеристики
Вибро-сейсмо стойкость
9
Вид присоединяемых проводников
шина (провод по запросу)
Вид расцепителей
электронный
Возможность самостоятельного подключения дополнительных устройств
да
Возможность установки индикатора отключения
да
Время номинально кратковременно выдерживаемого тока tcw (с)
0,5
Вспомогательные (свободные) контакты
Да
Габариты изделия: Высота (мм)
519
Габариты изделия: Глубина (мм)
472
Габариты изделия: Ширина (мм)
535
Диапазон краткосрочной задержки расцепителя короткого замыкания (с)
0-0,4
Диапазон рабочих температур (˚С)
от -40°С до +70°С
Диапазон регулировки теплового расцепителя (А)
0,4-1In
Категория ETIM
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория применения
A
Категория применения по селективности
неселективный
Климатическое исполнение и категория размещения
У3
Количество полюсов
3
Комплексная защита от замыканий на землю
нет
Контрольная температура (°С)
30
Макс. сечение присоединяемых медных шин (мм)
5х40
Моторный привод встроенный
нет
Наличие привода
ПД230AC
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальное импульсное напряжение Uimp (кВ)
8
Номинальное напряжение изоляции Ui (В)
800
Номинальное рабочее напряжение переменного тока Ue (В)
690
Номинальное рабочее напряжение переменного тока Ue (В)2
400
Номинальный кратковременно выдерживаемый ток Icw (А)
3 000
Номинальный продолжительный ток Iu (А)
250
Номинальный ток In (А)
250
Подходит для монтажа на DIN-рейку
нет
Предельная коммутационная способность переменного тока Icu (кА)
8
Предельная коммутационная способность переменного тока Icu (кА)2
40
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
40
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
8
Присоединение внешних проводников
заднее
Рабочая высота, (м)
2 000
Рабочий диапазон сетевого напряжения (В)
24-690
Регулировка максимальных расцепителей тока
да
Ретрофит для замены выключателей
АВМ4СВ/НВ,1
Род тока
AC
С расцеплением под напряжением
да
Способ крепления (монтажа)
болтовое соединение
Способ установки
выдвижной
Стандарт российский (ГОСТ, ТУ)
ТУ 27.12.31-001-14674084-2020
Степень защиты (IP)
IP00
Тип оборудования
Выключатель автоматический
Тип подключения
болтовое соединение
Тип приёмки
ОТК
Тип расцепителя
MR1.0
Тип элемента управления
рычажковый (перекидной рычаг)
Уставка расцепителей токов короткого замыкания
1,5-10In
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)
0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR (с)
0,5;1;2;4;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)
2;4;8;16;OFF
Уставки по току мгновенного срабатывания расцепителя Ii (А)
3000
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)
1,5;2;3;4;5;6;7;8;9;10
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)
0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Частота тока (Гц)
50
